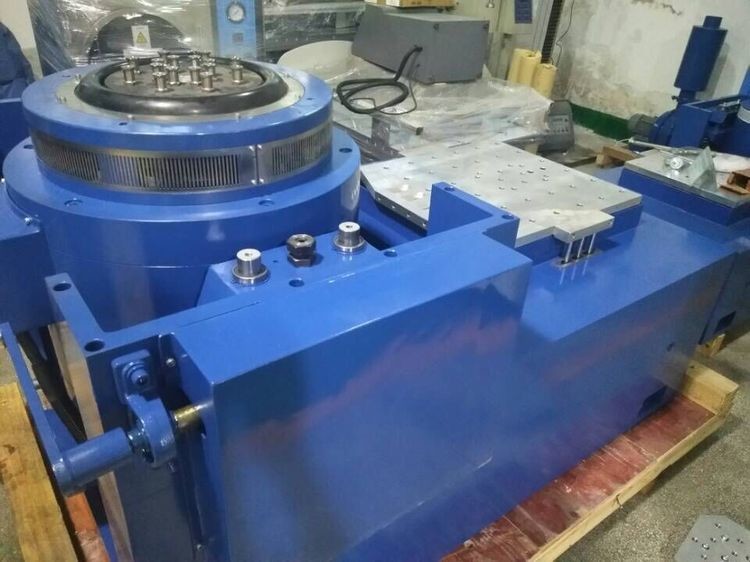

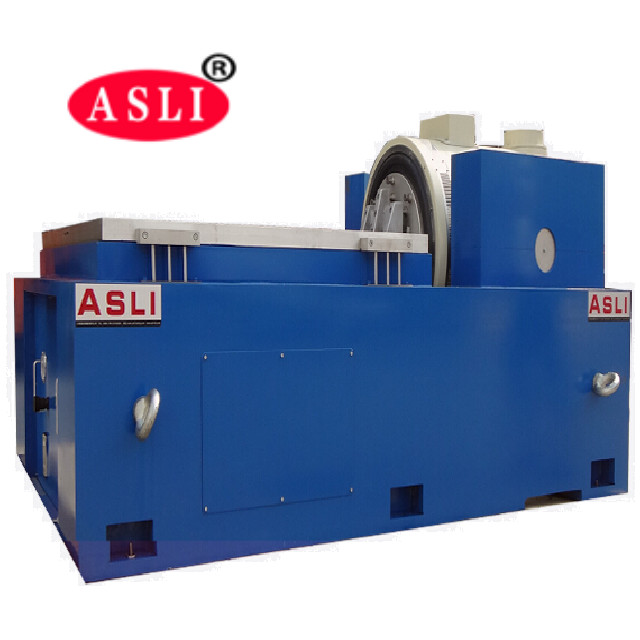

MIL-STD-810G High Frequency Vibration Shaker System voor sinusvormige trillingen
Wat is het werkingsprincipe en het toepassingsgebied van de schudtafel?
Wij zijn fabrikant vanVibratie- en schokproeven Verpakking Vibratieproeven Laboratoriumapparatuur Laboratorium Vibratie-analysator Apparaat, heeft de "dubbelmagnetische circuitstructuur", "zelfgegenereerde skelet-actiekringe", "Airborne Support" en "rollagers en lineaire begeleiding" aangenomen,"Trunnion isolatie" geavanceerde moderne technologie en speciale technologie, kan worden voltooid in X, Y, Z drie-assige sinusvormige trillingen en breedband willekeurige trillingen, te voltooien door de klassieke (halve sinus, trapezium,Saag tandgolf) pols- en schokrespons spectrum testDeze producten worden veel gebruikt in de nationale defensie, wapens, luchtvaart, ruimtevaart, communicatie, elektronica, elektrische apparaten, communicatie, huishoudelijke apparaten en andere gebieden.
Vibratieschaakersttechnische parameters:
| Model |
Nominale sinus Kracht (N) |
Geclassificeerd willekeurig Kracht (N) |
Frequentie Bereik (Hz) |
Nominale versnelling (m/s)2) | Nominale snelheid ((m/s) |
Nominale verplaatsing (p-p) mm |
Max. belasting (kg) | bewegende spoel ((Kg) |
Afmeting van Bewegende spoel ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

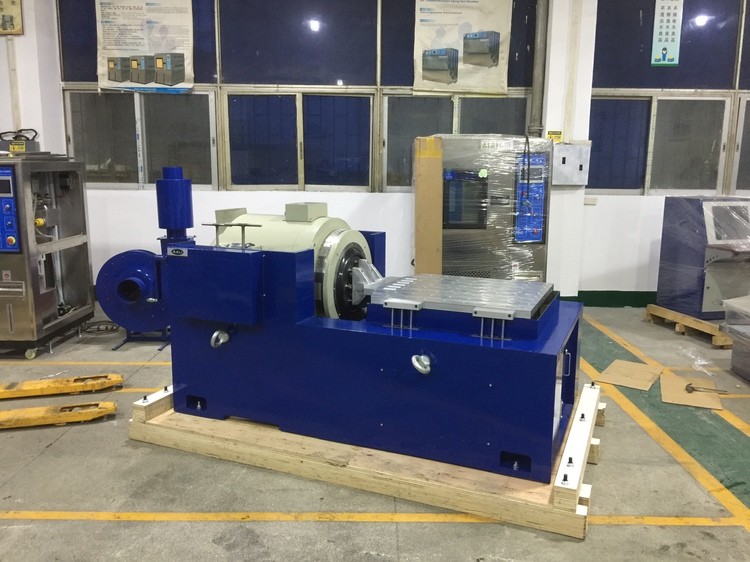

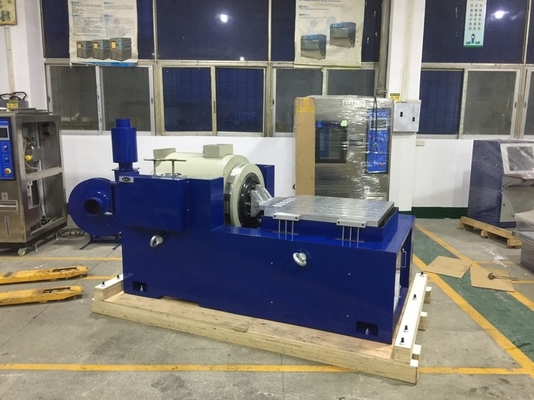

horizontale standkenmerken:
1. binnen een kleine laadbank om een hogere versnelling en werkfrequentie te realiseren, om de laadcapaciteit en prestaties van de hele machinebank te verbeteren.
2De horizontale bank en de trillingsbank zijn integraal type, met een perfecte structuur, gemakkelijk te installeren en aan te passen.
3Statische drukbaan, V-vormig, hellingsbestendig en vervormingstendendend.
Ingebouwde oliepomp, goede structuur en makkelijk te bedienen.
technische parameters van de horizontale expander:
| Model | Grootte van de bank (mm) | Frequentiebereik (Hz) | Gewicht van bewegende onderdelen (kg) |
| LT0303 | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200 × 1200 × 30 1200 × 1200 × 40 1200 × 1200 × 50 |
5-800 5-1100 5-1400 |
126 168 210 |

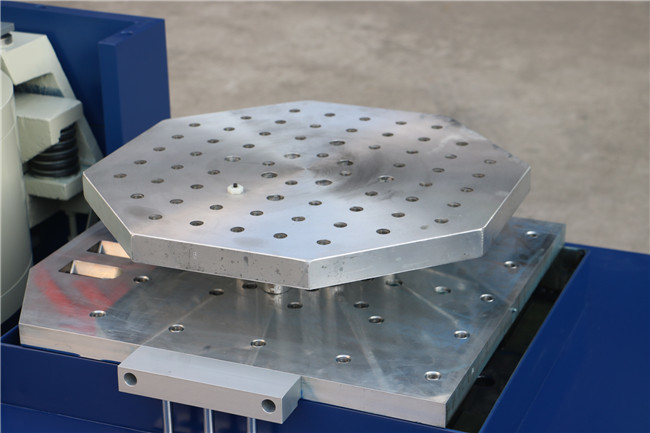

Verticale uitgestrekte bankken:
VT verticale verlengde bank en gespecificeerde klemmen, nauwkeurig berekend, uitgebreid ontwerp, om ervoor te zorgen dat de klant de beste prestaties heeft verkregen volgens perfecte structuur, hoogwaardig materiaal
en vakmanschap.
technische parameters van de verticale expander:
| Model | Gewicht (kg) | Max. frequentie (Hz) | Grootte van de bank |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300 × 300 |
| VT0404 | 22 | 1500 | 400 × 400 |
| VT0505 | 30 | 500 | 500 × 500 |
| VT0606 | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Ronde bank) | 220 | 350 | Φ1200 |
Voor meer informatie overMIL-STD-810G High Frequency Vibration Shaker System voor sinusvormige trillingen test, welkom om contact met ons op te nemen!
