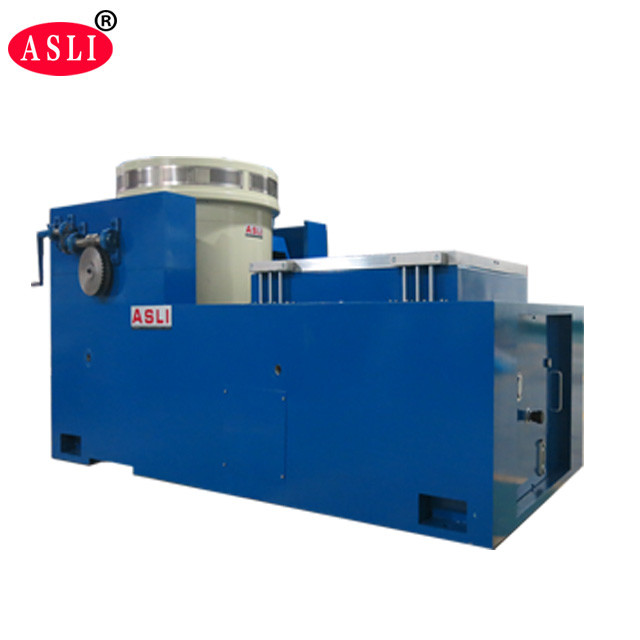

Elektrodynamische hoogfrequente trillingsshaker voor IEC 62620 Li-ionbatterijtrillingsonderzoek
Vibratieproefapparatuur ES-20.pdf
Voor welke industrieën is trillingsonderzoek geschikt?
Sinus en willekeurigElektrodynamica Hoogfrequentie Vibratie Shakersimulateert een reeks gecontroleerde trillingen ((ocean wave, windstorm, aardbeving, regen...), geproduceerd door natuurlijke of door de mens veroorzaakte.De testproducten zijn levenslang bestand tegen transport en trillingsomgevingHet wordt op grote schaal toegepast op de nationale defensie, luchtvaart, ruimtevaart, communicatie, elektronica, automobiel, huishoudelijke apparatuur, enz.
Kenmerken
1Lichte armature, hoge stijfheid, 4000 Hz frequentie.
2Computer verbindingslijn controle, onmiddellijk opslaan materialen.
3Toon de besturingskaart.
4Een laag weerstandsniveau en een hoog prestatiedesign, een hoge efficiëntie, lage kosten.
5- Hoog betrouwbaarheid, weinig fouten.
| Elektrodynamisch type trillingstestapparaat | |||
| Model | ES-3 | ES-6 | ES-10 |
| Verhoging van de kracht van de sinus (n) | 2940 | 5880 | 9800 |
| Radomkracht ((N) | 2940 | 5880 | 9800 |
| Schokkracht (bmx) | 5880 | 11760 | 19600 |
| Frequentie ((Hz) | 5-3500 | 5-3000 | 5-3000 |
| Maximale versnelling ((m/s2)) | 980 | 980 | 1000 |
| Gecodeerde snelheid ((m/s) | 1.6 | 1.5 | 2.0 |
| Max.verplaatsing ((MMp-p) | 25 | 25 | 25 |
| Maximale belasting ((kg) | 120 | 200 | 120 |
| Vermogen van verbruik ((KVA) | 7.5 | 17 | 22 |

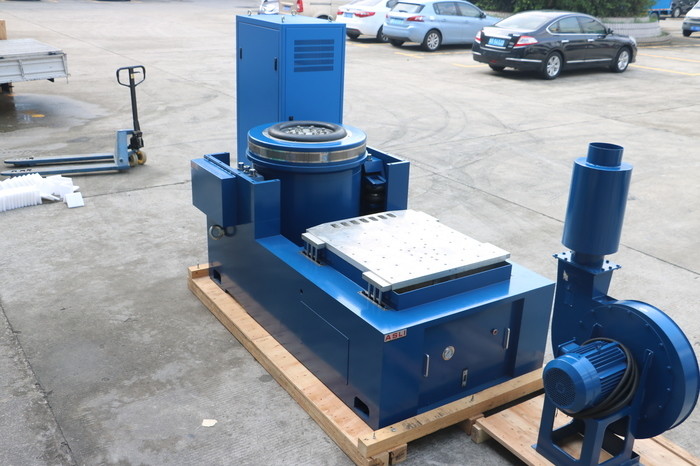

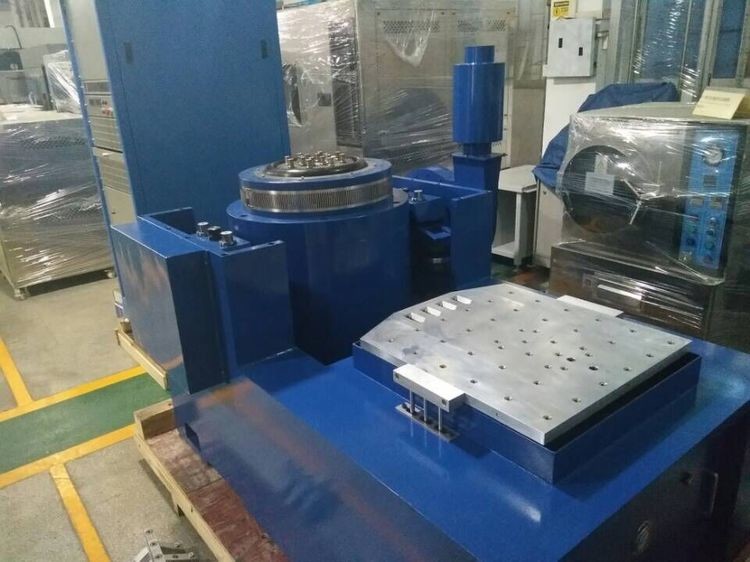

Horizontale standkenmerken:
Binnen kleine laadbank om hogere versnelling en werkfrequentie te realiseren, om de laadcapaciteit en prestaties van de hele machinebank te verbeteren.
De horizontale bank en de trillingsbank zijn van integraal type, met een perfecte structuur, gemakkelijk te installeren en aan te passen.
Statische drukbaan, V-vormig, hellings- en vervormingsafweerbaar.
Ingebouwde oliepomp, goede structuur en makkelijk te bedienen.
technische parameters van de horizontale expander:
| Model | Grootte van de bank (mm) | Frequentiebereik (Hz) | Gewicht van bewegende onderdelen (kg) |
| LT0303 | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200 × 1200 × 30 1200 × 1200 × 40 1200 × 1200 × 50 |
5-800 5-1100 5-1400 |
126 168 210 |
Als u meer informatie nodig heeft over Elektrodynamica High Frequency Vibration Shaker voor IEC 62620 Li-ion Battery Vibration test, aarzel niet om uw vragen te sturen.
