3 - Materiaal van de de Trillingstest van 3000Hz 20000N het Elektromagnetische voor Elektronikadelen
Product Details
| richting van de trilling: | XYZ-as | trillingsgolf: | Willekeurige sinus |
|---|---|---|---|
| Verplaatsing: | 51 mm | Tafelgrootte: | 800*800 mm |
| Toepassing: | elektronische onderdelen | Kracht: | AC380V 3-fase 5-lijnen |
| Markeren |
3000Hz het Materiaal van de trillingstest,3Hz het Materiaal van de trillingstest,20000N eleltrodynamische Trillingsschudbeker |
||
Product Description

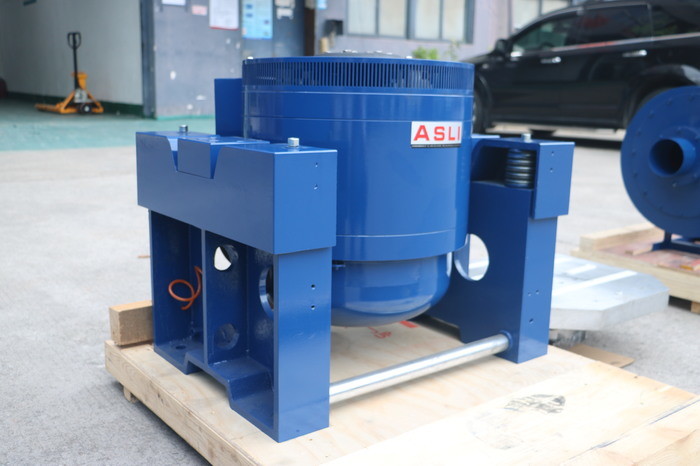

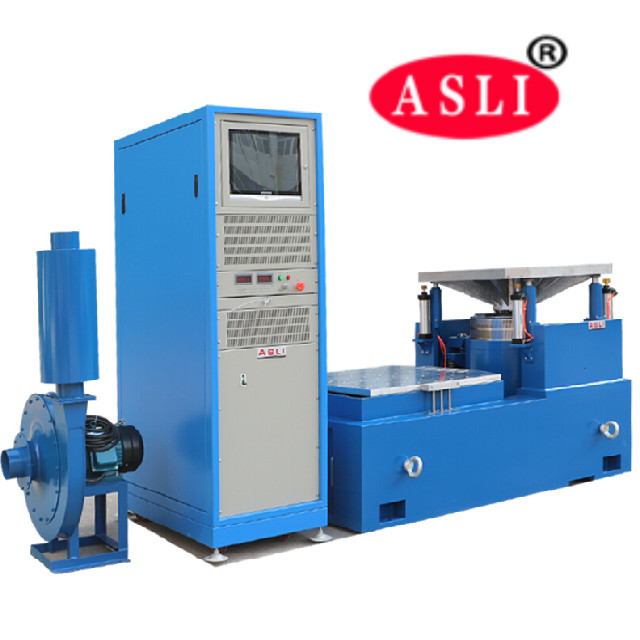

apparatuur voor het testen van hoogfrequente elektromagnetische trillingen voor elektronische onderdelen
Wat is een trillingstest?
Producten worden dagelijks over de hele wereld verzonden in pakketten en containers, die weliswaar met voertuigen, schepen of vliegtuigen worden vervoerd, maar in welke vorm dan ook aan trillingen worden blootgesteld.Een trillingstest wordt vaak gebruikt als kwaliteitscontrole-instrument om producten vóór verzending aan trillingen te blootstellenDe resultaten kunnen worden gebruikt voor product- en verpakkingsontwerp om schade door schudden en stuiteren te verminderen.
Download document voor opslag -- klik hier ----→Vibratieproefapparatuur ES-20.pdf
apparatuur voor het testen van hoogfrequente elektromagnetische trillingen voor elektronische onderdelen technische parameters:
| Model |
Nominale sinus Kracht (N) |
Geclassificeerd willekeurig Kracht (N) |
Frequentie Bereik (Hz) |
Nominale versnelling (m/s)2) | Nominale snelheid ((m/s) |
Nominale verplaatsing (p-p) mm |
Max. belasting (kg) | bewegende spoel ((Kg) |

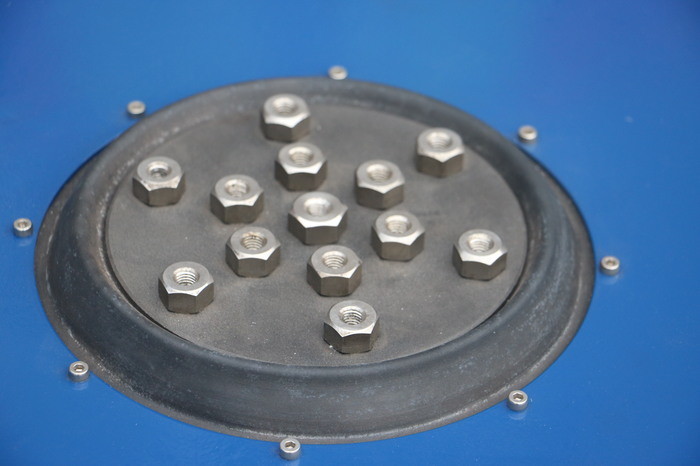

Afmeting van Bewegende spoel ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |

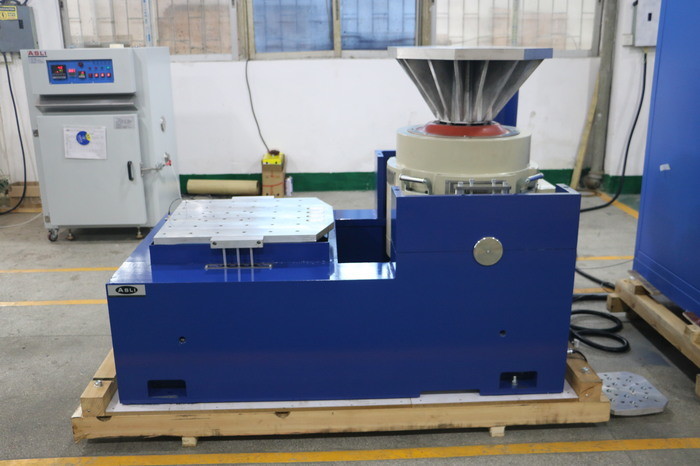

technische parameters van de horizontale expander:
| Model | Grootte van de bank (mm) | Frequentiebereik (Hz) | Gewicht van bewegende onderdelen (kg) |
| LT0303 | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
technische parameters van de verticale expander:
| Model | Gewicht (kg) | Max. frequentie (Hz) | Grootte van de bank |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300 × 300 |
| VT0404 | 22 | 1500 | 400 × 400 |
| VT0505 | 30 | 500 | 500 × 500 |
| VT0606 | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
MULTI-MODE-REGULATIE
Sine, willekeurige, resonantie zoek en verblijf, typische impact en weg simulatie modi.
Sterke draagcapaciteit
De airbag heeft een grote statische stijfheid, een kleine dynamische stijfheid, een sterk draagvermogen en een goed effect wanneer de amplitude verandert.
Interferentiecontrole
Dubbel magnetisch ontwerp fluxlek en het magnetisch veld is gelijkmatig opgelost tot sterke elektromagnetische veld controle circuit interferentie
Naast de trillingsmeter omvat ons productassortiment ook:
(1) Temperatuur/vochtigheidstestreeks: Temperatuurvochtigheidstestkamer, Stabiliteitstoetskamer, Thermische schoktestkamer,Temperatuur Vochtigheid UV-testkamerRamp temperatuur kamer.
(2) Verouderingstestreeks:Hoge temperatuuroven, Vacuumdroging oven, Luchtventilatie verouderingstestkamer, Stoomverouderingstestkamer, Ozontestkamer, Brand in testapparatuur
(3) Weersimulatiestreeks: regenspray-testkamer, stoftestkamer, xenoonlampverouderingstestkamer, UV-testkamerb.er
(4) Mechanische testreeksen: trillingstestmachine, droptestmachine,Bump Test Machine, Acceleration Mechanical Shock Testerenzovoort.
