DO-160 Elektrische industriële apparaten Elektrodynamische type trillingsmeter
Hoe helpt trillingsonderzoek?
Vibratieonderzoek wordt uitgevoerd door de omstandigheden (onder een testomgeving) te reproduceren die een product, machine of constructie tijdens zijn levensduur kan ondergaan of zien.met inbegrip van de omstandigheden tijdens het doorvoer en de vluchtenVibratietests voorkomen dus prestatieproblemen en mogelijke storingen nog voordat ze beginnen of optreden.
Ook in productie-intensieve industrieën zoals olie en gas, elektriciteitsopwekking, metalen en mijnbouw, enz.,Een storing of stilstand van een machine of apparaat leidt tot verlies van efficiëntie en hogere productiekosten en tot een onveilige werkomgevingDeze industrieën hebben daarom voortdurend en regelmatig trillingsonderzoek nodig.
Download document voor opslag -- klik hier ----→Vibratieproefapparatuur ES-10.pdf
Voor DO-160 Elektrische industriële apparaten Elektrodynamica Typ Vibration Tester
Beschrijving van het monster
De testmassa van het monster
Afmetingen van het monster
Testprofiel indien beschikbaar
Maximale versnelling van de test
Test in de richting X, Y, Z of alleen in de richting Z
Model specificatie in beeld
| Systeemspecificatie | |||
| Systeemmodel: | ES-10 | ||
| Frequentiebereik: | 3~3500 | ||
| Nominale kracht | Sinus N | 10000 | |
| Willekeurig N | 20000 | ||
| Schok N | 20000 | ||
| Maximale Acc. | Sinus (m/s2) | 1000 | |
| Willekeurig (m/s2 rms) | 1000 | ||
| Schok ((m/s2) | 2000 | ||
| Maximaal Vel. | Sinus (m/s2) | 1.8 | |
| Schok ((m/s2) | 1.8 | ||
| Maximale Disp. | Maximale reistijd mm (p-p) |
51 | |
| Bewegende spoel | 12 kg | ||
| Afmetingen van de bewegende spoel | Dia 240 mm | ||
| Maximale belasting: | 270 kg | ||
Andere verkrijgbare trillingsschakers
| Model |
Nominale sinus Kracht (N) |
Geclassificeerd willekeurig Kracht (N) |
Frequentie Bereik (Hz) |
Nominale versnelling (m/s)2) | Nominale snelheid ((m/s) |
Nominale verplaatsing (p-p) mm |
Max. belasting (kg) | bewegende spoel ((Kg) |
Afmeting van Bewegende spoel ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Vibratie-voorbeeld voor willekeurig onderzoek
Kenmerken:
1Goed ontworpen dynamisch cirkel-skelet, met een hogere fase axiale resonantie frequentie.
2Twee-magnetische circuits, magnetische flux lek laag, compacte structuur en rationeel.
3Rocker Rod-rollagers recht en georiënteerd op import samengesteld lichaam stijfheid oriëntatie, excentrische laadcapaciteit.
4Trunnion isolatie fundering gewijd aan het gebruik van hormonen, de installatie van mobiele gemak.
5. Geavanceerde technologie bewegen rond het systeem om ervoor te zorgen dat de dynamische cirkel van hoge betrouwbaarheid.
6- Nieuw kanaalontwerp en verbeteren van het koeleffect.
7. statische stijfheid, dynamische stijfheid van de dragende kleine ballon, het verhogen van de trillingstafel capaciteit, verbeteren lage frequentie prestaties.
Technische parameters van de horizontale trillingstabel (test op de as X, Y)

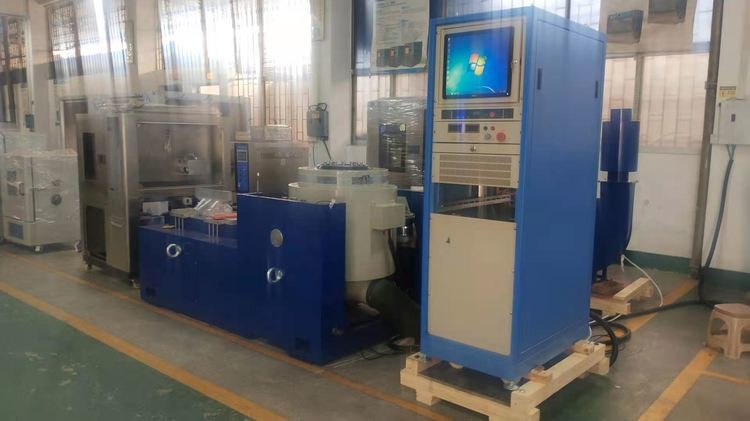

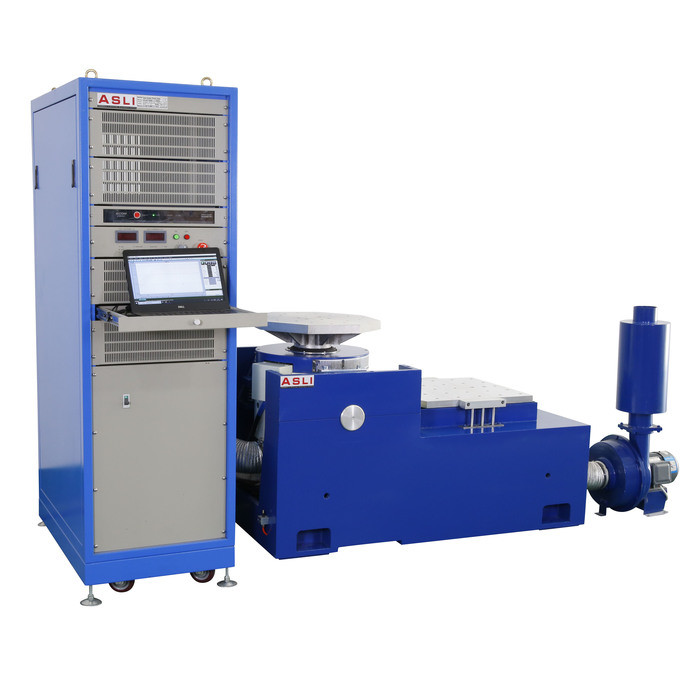

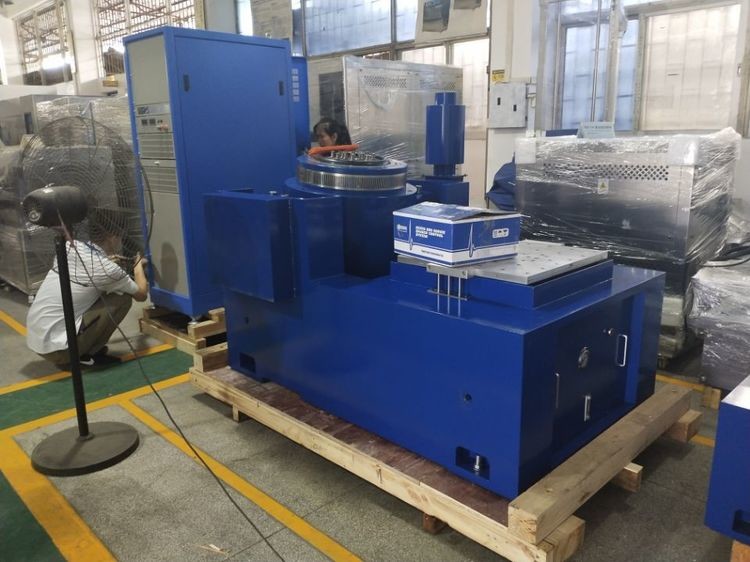

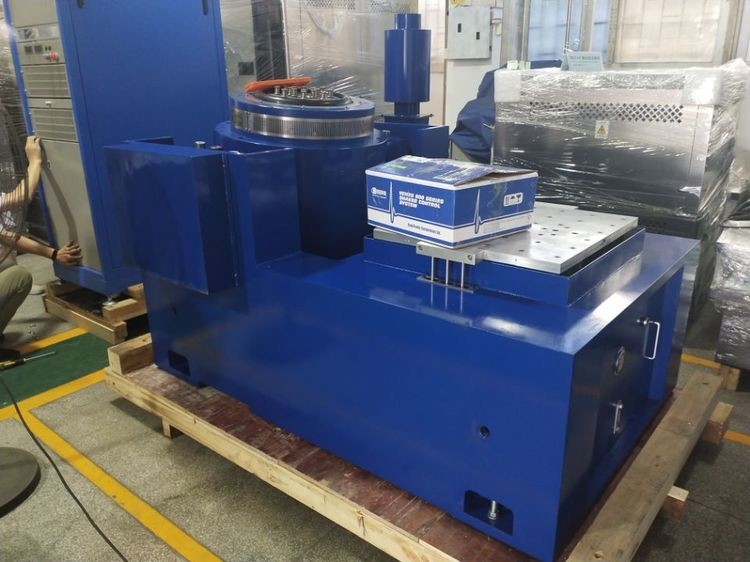

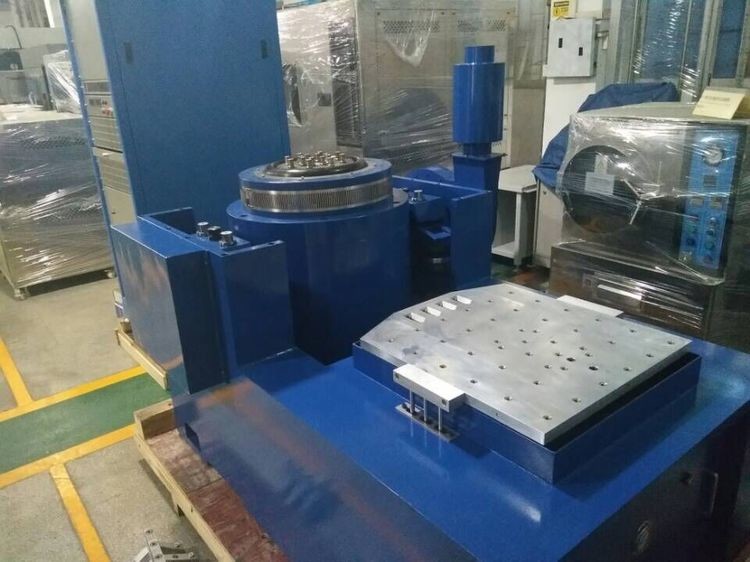

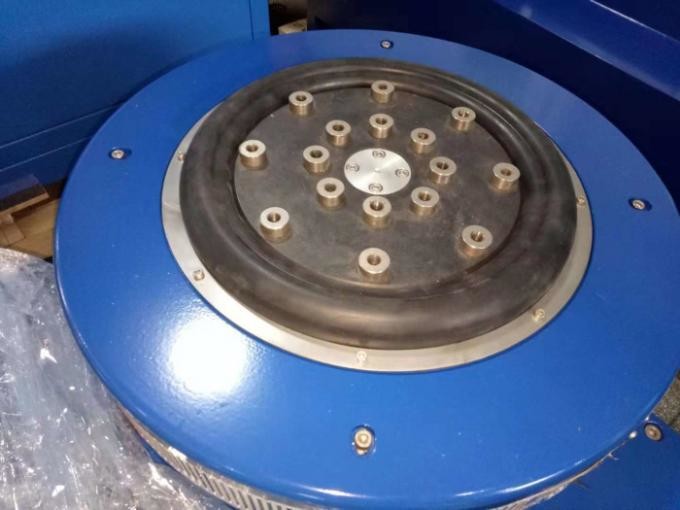

Foto's voor verwijzing:
Meer informatie:
Verpakking:
Welkom om contact met ons op te nemen!
