Het universele Meetapparaat van de Hoge Frequentie Eleltrodynamische Trilling voor PCB
Product Details
| Frequentie: | 5Hz~ 3500Hz | Gebruik: | simulatie trillingsonderzoek |
|---|---|---|---|
| richting van de trilling: | x-y z | Max. snelheid: | 1.6m/s |
| bewegende rol: | 6.5 kg | Toepassing: | PCB's |
| Markeren |
Eleltrodynamisch Trillingsmeetapparaat voor PCB,igh Meetapparaat van de Frequentie het Eleltrodynamische Trilling,De universele Schudbeker van de Hoge Frequentietrilling |
||
Product Description
- Ik weet het niet.Universele hoogfrequente elektrodynamische type trillingsmeter voor PCB's
Wat is de RMS-waarde bij trillingsonderzoek?
Bij trillingsonderzoeken wordt in het algemeen vereist dat een willekeurig signaal piekwaarden bevat van drie maal de RMS-waarde.De kracht van een excitator wordt voornamelijk beperkt door het verwarmingseffect van de huidige. d.w.z. de RMS-waarde, terwijl de vermogenstoename van de versterker wordt beïnvloed door de piekwaarden.
Download document voor opslag -- klik hier ----→ES-3A trillingsmeter.pdf
Elektromagnetische trillingsonderzoeksmachine is gericht op hoge kwaliteit, hoge prestaties en hoge betrouwbaarheid, precisie en nauwkeurigheid en handige bediening.Het is een testplatform dat voldoet aan allerlei testspecificaties., en kan worden uitgevoerd met inbegrip van IEC, MIL-STD, JIS, ASTM en andere specificaties.
Productkenmerken
* Flexibel ophangsysteem en rechte lijngids, sterke draagkracht, goede begeleidingsprestaties en hoge stabiliteit.
* De statische stijfheid van de airbag is groot, de dynamische stijfheid klein, de draagkracht sterk en de dynamische prestaties uitstekend.
* snelle zelfonderzoekdiagnose en ketenbescherming, hoge veiligheid en betrouwbaarheid;
* De airbag isoleert en dempt de vibrator, waardoor de speciale fundering niet nodig is, de trillingsgolf perfect reproduceert en de trillingsoverdracht vermindert.
* Verschil in het gebruik van horizontale en verticale uitbreidingsplatformen;
* Het kan worden gebruikt met allerlei trillingsregulators en de werking is eenvoudig.
Parameters:
| Model |
Nominale sinus Kracht (N) |
Geclassificeerd willekeurig Kracht (N) |
Frequentie Bereik (Hz) |
Nominale versnelling (m/s)2) | Nominale snelheid ((m/s) |
Nominale verplaatsing (p-p) mm |
Max. belasting (kg) | bewegende spoel ((Kg) |
Afmeting van Bewegende spoel ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Verticale kenmerken van de uitgebreide bank:
VT verticale uitgestrekte bank en gespecificeerde klemmen, nauwkeurig berekend, uitgebreid ontwerp, om ervoor te zorgen dat de klant de beste prestaties volgens perfecte
Horizontale standkenmerken:
Binnen kleine laadbank om hogere versnelling en werkfrequentie te realiseren, om de laadcapaciteit en prestaties van de hele machinebank te verbeteren.
De horizontale bank en de trillingsbank zijn van integraal type, met een perfecte structuur, gemakkelijk te installeren en aan te passen.
Statische drukbaan, V-vormig, hellings- en vervormingsafweerbaar.
Ingebouwde oliepomp, goede structuur en makkelijk te bedienen.

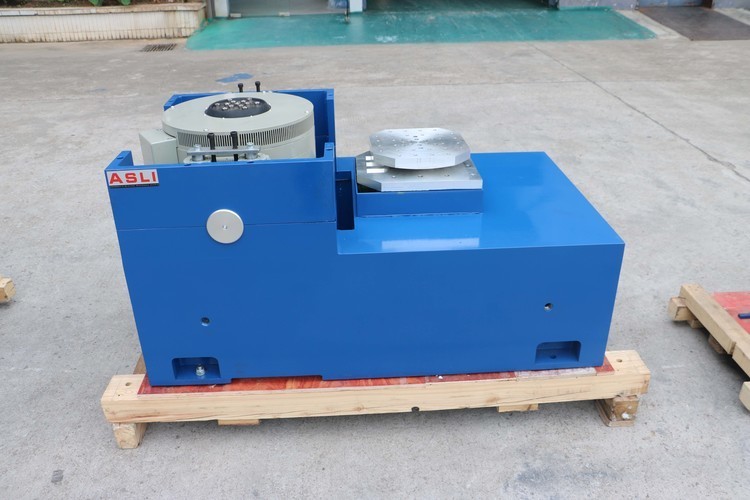

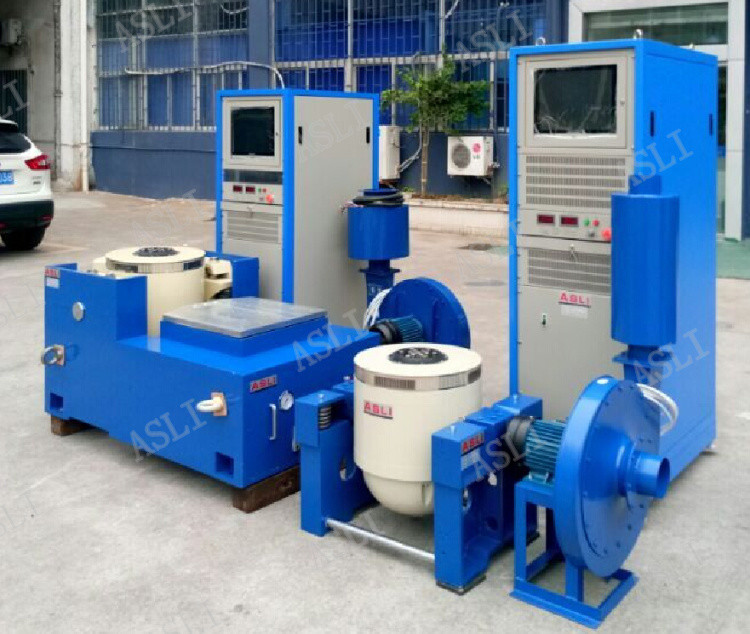

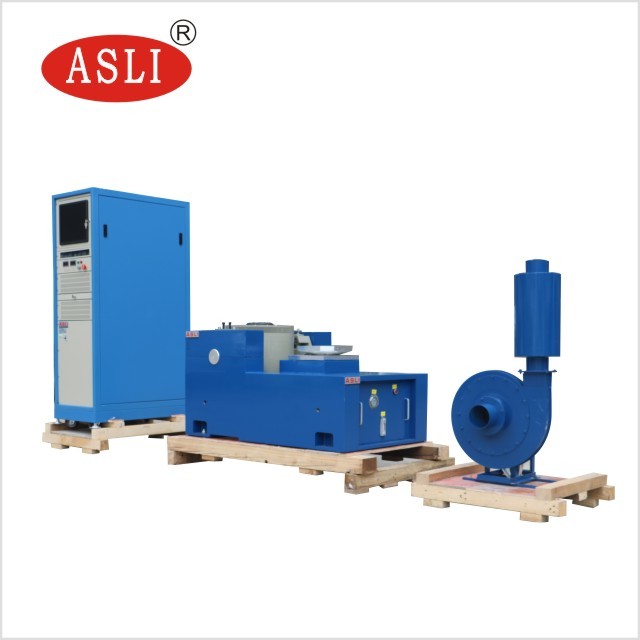

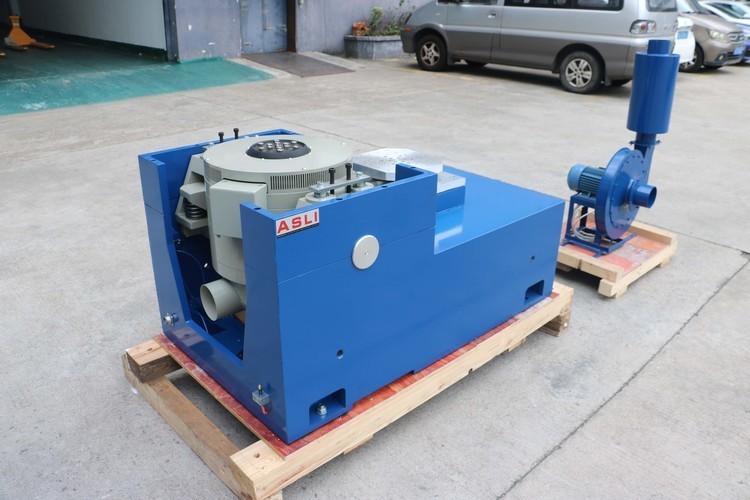

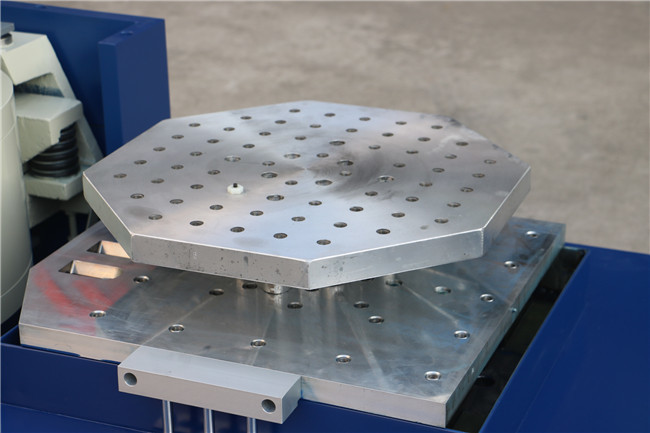

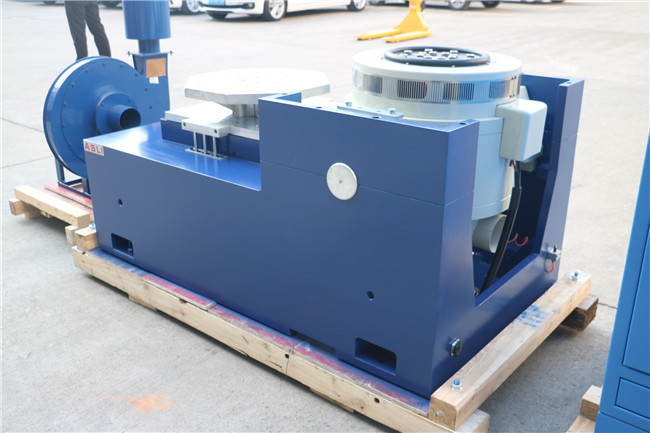

Foto's ter referentie:
