-160F mil-std-810 de Schudbeker van Shaker Transport Simulation Electrodynamic Vibration van het Hoge Frequentielaboratorium
Product Details
| SINE FORCE: | 30KN | richting van de trilling: | Verticale +horizontal-Trilling |
|---|---|---|---|
| Testnormen: | -160F MIL-STD-810 | Tafelgrootte: | 800*800 mm |
| Max. verplaatsing: | 100 mm | Frequentiebereik: | 5 ~ 2800 Hz |
| Markeren |
Schudbeker van de laboratorium de Eleltrodynamische Trilling,Eleltrodynamische de Trillingsschudbeker van de vervoersimulatie,Mil-std-810 Eleltrodynamisch Shaker System |
||
Product Description

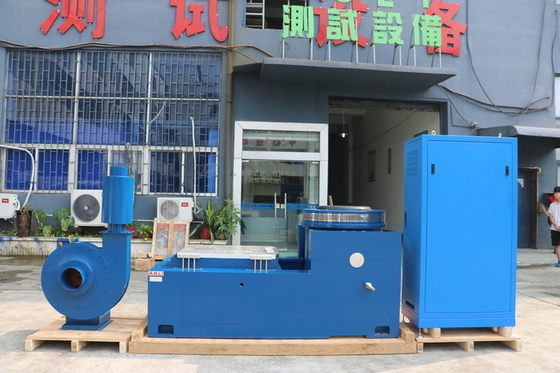

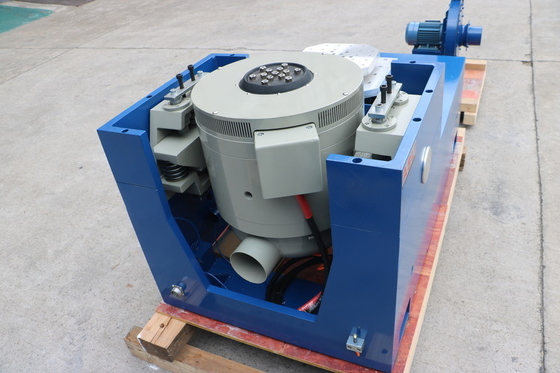

DO-160F MIL-STD-810 Hoogfrequente laboratoriumshaker Transportsimulatie Elektrodynamische trillingsshaker
Werkingsbeginsel van de trillingsshaker
Het werkingsprincipe van de trillingstest is vergelijkbaar met dat van een luidspreker waarbij elektrischeDe kracht die de geleider versnelt, wordt door de werking van de elektromagnetische kracht in het magnetisch veld bewegd.Het bewegende onderdeel wordt gegenereerd door het evenwicht tussen aandrijfstroom en magnetische stroom.Het is mogelijk om de trillingsgenerator te bedienen door de aandrijflijn te regelen.
Het maximale versnellingsniveau van de elektromagnetische trillingsexcitator wordt bepaald door de maximaleBij lage frequentie is de verplaatsing van het bewegende onderdeel zo beperkt dat deDe resonantiefrequentie van het bewegende element wordt hoger ingesteld.dan de bovengrens van het frequentiebereik.
De prestaties van de trillingsgenerator kunnen worden weergegeven door de grafiek die de maximaleHet gebruik van een log-log grafiek, de beperking van de verplaatsingkan worden uitgedrukt door een rechte lijn met een helling van 6 dB/octaaf.
| Shaker | |
| Sinuskracht (piek) | 30 kN |
| Schokkracht (piek) | 60 kN |
| Frequentiebereik | 5~2800Hz |
| Verplaatsing (continu) | 100 mm |
| Max. snelheid | 1.8 m/s |
| Max. versnelling | 100 g |
| Diameter van de beugel | 445 mm |
| Resonantiefrequentie van eerste orde | 2,400 Hz |
| Toegelaten excentrisch moment | > 500 Nxm |
| Gewicht van het harnas | 40 kg |
| Afmetingen van HE/ST-schroeven | M10 (metrisch) |
| Frequentie van isolatie van axiale trillingen | 3 Hz |
| Max. | 500 kg |
| Magnetische fluxlekken | ≤ 1 mT |
| Afmetingen (L × W × H, niet verpakt) | 1,330x860x1,250 mm |
| Gewicht (niet verpakt) | 2500 kg |
| Installatie | Rubberen mat (verplichte ankerbouten) |
High frequency vibration shaker kenmerken:
1Robuust ophangingssysteem en lineaire bewegingsleiding, sterke draagkracht, goede leidingsfuncties, hoge stabiliteit.
2. Load center airbag met hoge statische stijfheid en lage dynamische stijfheid, sterk draagvermogen, perfecte prestaties bij amplitude variatie.
3Hoog efficiënte D-klasse schakeling, 3-sigma piekstroom, laag stroomverbruik en minimale harmonische vervorming.
4Snelle zelfdiagnoses met veiligheidssluiting, hoge veiligheid betrouwbaarheid.
5. airbag schokisolatie voor trillingsplatform zonder de noodzaak van een extra fundering, perfecte reproductie van trillingsgolf en vermindering van trillingsdoorlaatbaarheid.

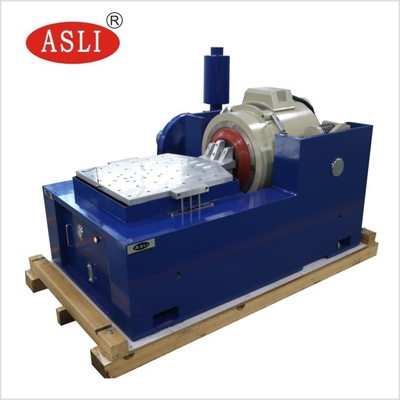

6Horizontale en verticale uitbreidingsplatformen voor verschillende toepassingen.
7Eenvoudige bedieningsoperatie.
De algemene formule voor de berekening van de krachtvector van trillingssystemen:
Kracht ((N) = massa ((kg) x Versnelling ((m/s2 of g) x1.3 veiligheidsfactorenF=MA*1.3
massa = schakkerbeveiliging + testtoestel + bevestiging (verticale tafel/sliptafel met stuurbalk)
Onze High Frequency Laboratory Shaker Transport Simulatie Elektrodynamische Vibratie Shaker kan voldoenDO-160F MIL-STD-810 test normen, als je meer details nodig hebt, aarzel niet om je vraag te sturen.
