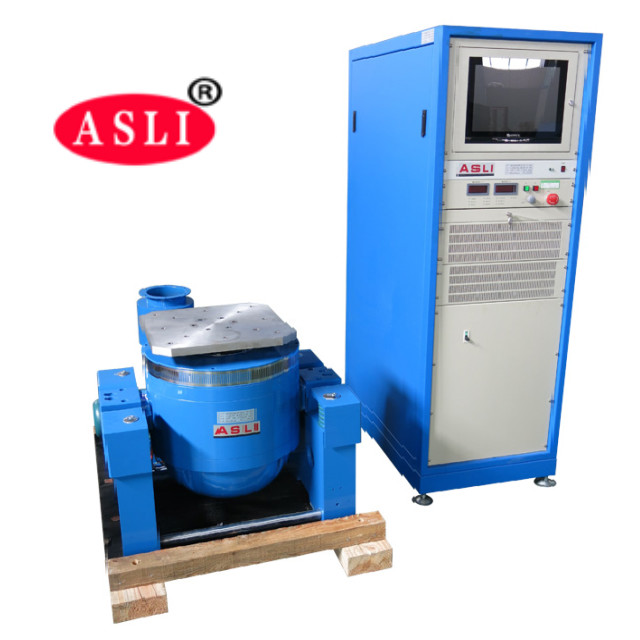

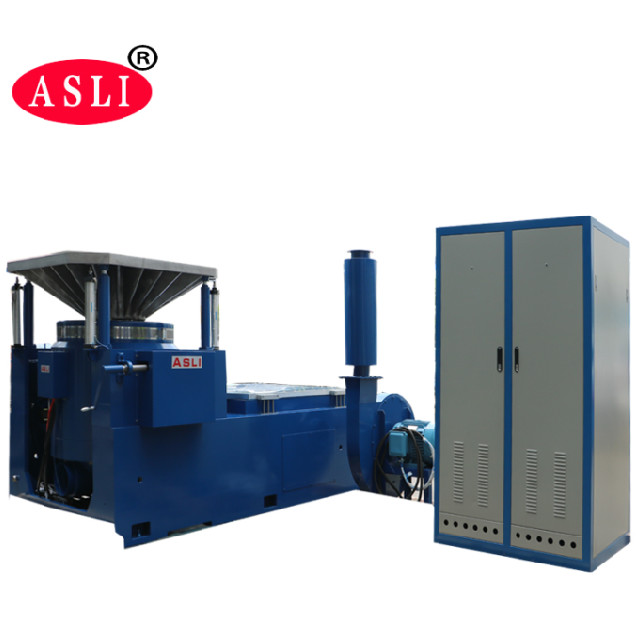

IEC 60068-2-64-2008, ASTM D4169-08 Hoogfrequent Trillingstest Systeem schudtafel
IEC 60068-2-64-2008, ASTM D4169-08 Hoogfrequent Trillingstest Systeem schudtafel Toepassing:
Wij zijn fabrikant van elektrodynamische hoogfrequente trillingsschudtafels, die de 'dubbele magnetische circuitstructuur', 'zelf gegenereerde skeletactiekringen', 'Luchtgedragen Ondersteuning' en 'rollagers en lineaire geleiding', 'trunnion isolatie' geavanceerde moderne technologie en speciale technologie hebben overgenomen, kunnen worden voltooid in X-, Y-, Z-drie-assige sinusvormige trillingstests en breedbandige willekeurige trillingstests, die moeten worden voltooid door de klassieke (halve sinus, trapeziumvormig, zaagtandgolf) puls- en schokresponsspectrumtest. Deze producten worden veel gebruikt in defensie, wapens, luchtvaart, ruimtevaart, communicatie, elektronica, elektrische apparaten, communicatie, huishoudelijke apparaten en andere gebieden.
Kenmerken van de elektrodynamische hoogfrequente trillingsschudtafel:
1. Goed ontworpen dynamisch cirkelskelet, met een hogere axiale resonantiefrequentie.
2. Twee-magnetische circuit, lage magnetische fluxlekkage, compacte structuur en rationeel.
3. Tuimelstang rollagers recht en import-georiënteerde composietlichaam stijfheidsoriëntatie, excentrische belastingscapaciteit.
4. Trunnion isolatie fundering gewijd aan hormoongebruik, de installatie van mobiel gemak.
5. Geavanceerde technologie beweegt rond het systeem om de hoge betrouwbaarheid van de dynamische cirkel te garanderen.
6. Nieuw kanaalontwerp en verbetering van het koeleffect.
7. Statische stijfheid, dynamische stijfheid van het lager kleine ballon, waardoor de trillingstafelcapaciteit wordt verhoogd, de prestaties bij lage frequentie worden verbeterd.
2-1 Technische parameters
(1) Nominale kracht: sinusvormige kracht 3000N; willekeurige kracht 3000N; schokkracht 6000N;
(2) Frequentiebereik: 3Hz tot 3500Hz, Vaste frequentie, heen en weer vegen, sinus, willekeurig, schok
(3) Veegfrequentiemodus: lineair, logaritmisch, heen en weer vegen, vaste frequentie
(4) Veegfrequentietijden: 1 tot 32767
(5) Veegfrequentietijd: vaste frequentie/enkel 1-3600 minuten, veegfrequentiecurves kunnen worden weergegeven.
(6) Max. Versnelling ;1000m/s2 (onbelast)
(7) Max. Snelheid: 1,6 m/s
(8) Max. Verplaatsing: 25mmp-p (onbelast), dubbele piek
(9) Impactverplaatsing: 25 mm
(10) Gewicht van bewegende spoel: 3,5 kg
(11) Trillingsrichtingen: verticaal
(12) Trillingsgolf: sinus, willekeurig, schok
(13) Diameter van de bewegende spoel: Φ150mm
(14) Afmeting trillingssysteem: B750xH599xD680 mm
(15) Gewicht trillingssysteem: 490KG
Technische parameters van elektrodynamische hoogfrequente trillingstester:
| Model |
Nominale sinus Kracht (N) |
Nominale willekeurig Kracht (N) |
Frequentie Bereik (Hz) |
Nominale versnelling (m/s2) | Nominale snelheid (m/s) |
Nominale verplaatsing (p-p)mm |
Max. Belasting (Kg) | bewegende spoel (Kg) |
Afmeting van Bewegende spoel (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Over het trillingssysteem
(1) Dubbele magnetische circuitstructuur om een hoge magnetische veldsterkte te garanderen en fluxlekkage te verminderen;
Speciale demagnetisatiestructuur kan fluxlekkage verminderen tot onder 1 mt
(2) U-vormige veer, rollen en lineair lager voor sterke weerstand tegen afbuigende belasting
(3) Luchtveren worden gebruikt voor trillingsisolatie; Trillingssysteem werkt stabiel, zelfs met zware belasting;
geen speciale fundering nodig
(4) Beschermingsapparaten zijn voorzien voor oververhitting, overbelasting, overstroom, overspanning en
oververplaatsing van de trillingstester;
Elektrische netwerkbeschermingsapparaten voor overspanning, onderspanning, fasegebrek;
Aandrijfvermogen, stroombegrenzing, soft-start, overtemperatuur, kortsluiting, modulefoutbescherming
(5) Kan sinus-, willekeurige en impactomgevingstests voltooien
(6) Dit systeem heeft weinig vereisten voor spanningsschommelingen, ≤±10% is OK
(7) Dit systeem heeft weinig vereisten voor aardingsweerstand, ≤4Ω is OK
(8) Hoge betrouwbaarheid, vooral geschikt voor langdurig gebruik

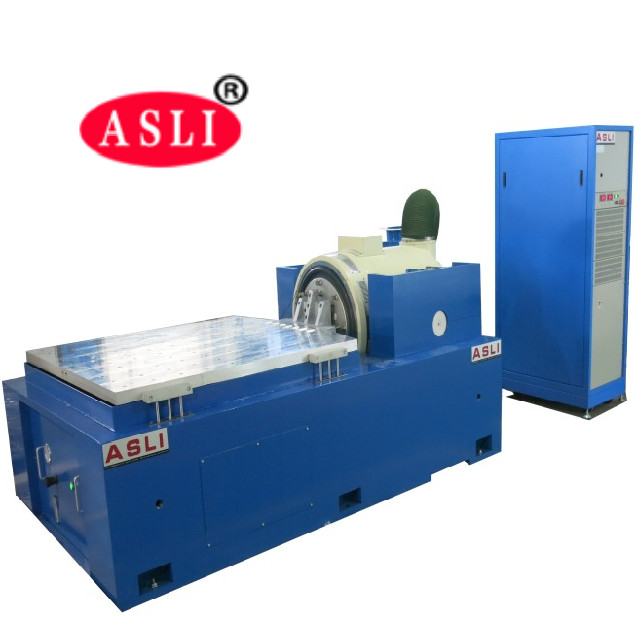

Kenmerken van de horizontale standaard:
1. Binnen een kleine laadbank om een hogere versnelling en werkfrequentie te realiseren, om de laadcapaciteit en prestaties van de hele machinebank te verbeteren.
2. Horizontale bank en trillingsbank zijn van het integrale type, met perfecte structuur, gemak om te installeren en aan te passen.
3. Statische drukbaan, V-vorm, met capaciteit van hellingbestendig en voorspanningsbestendig.
Ingebouwde oliepomp, goede structuur en eenvoudige bediening.
Technische parameters van de horizontale expander:
| Model | Bankgrootte (mm) | Frequentiebereik (Hz) | Gewicht van bewegende delen (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000× 1000×30 1000× 1000×40 1000× 1000×50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200× 1200×30 1200× 1200×40 1200× 1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |

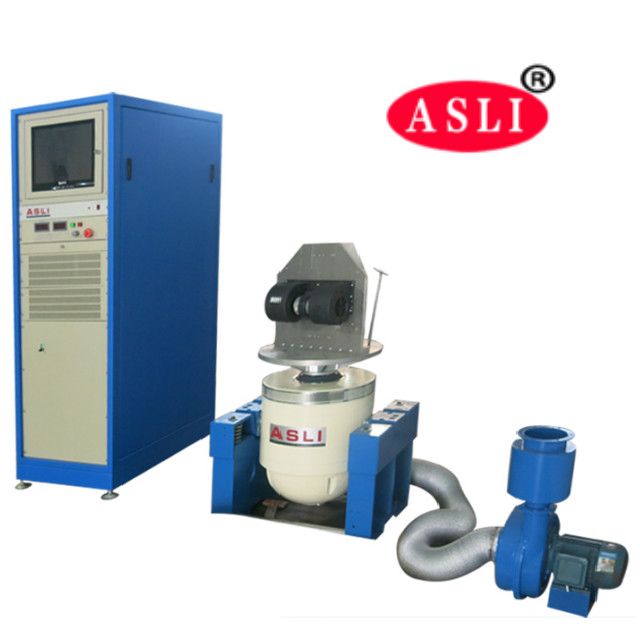

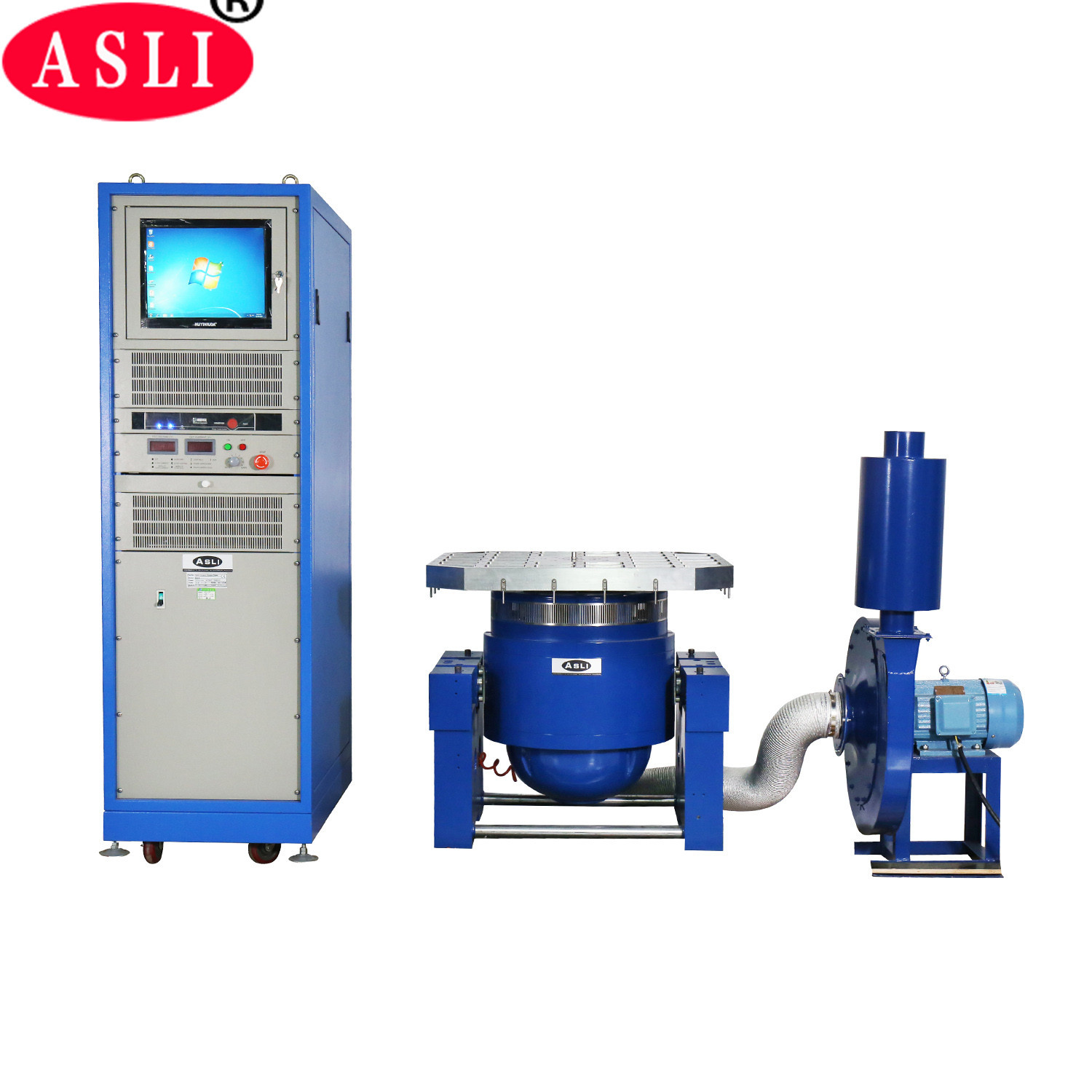

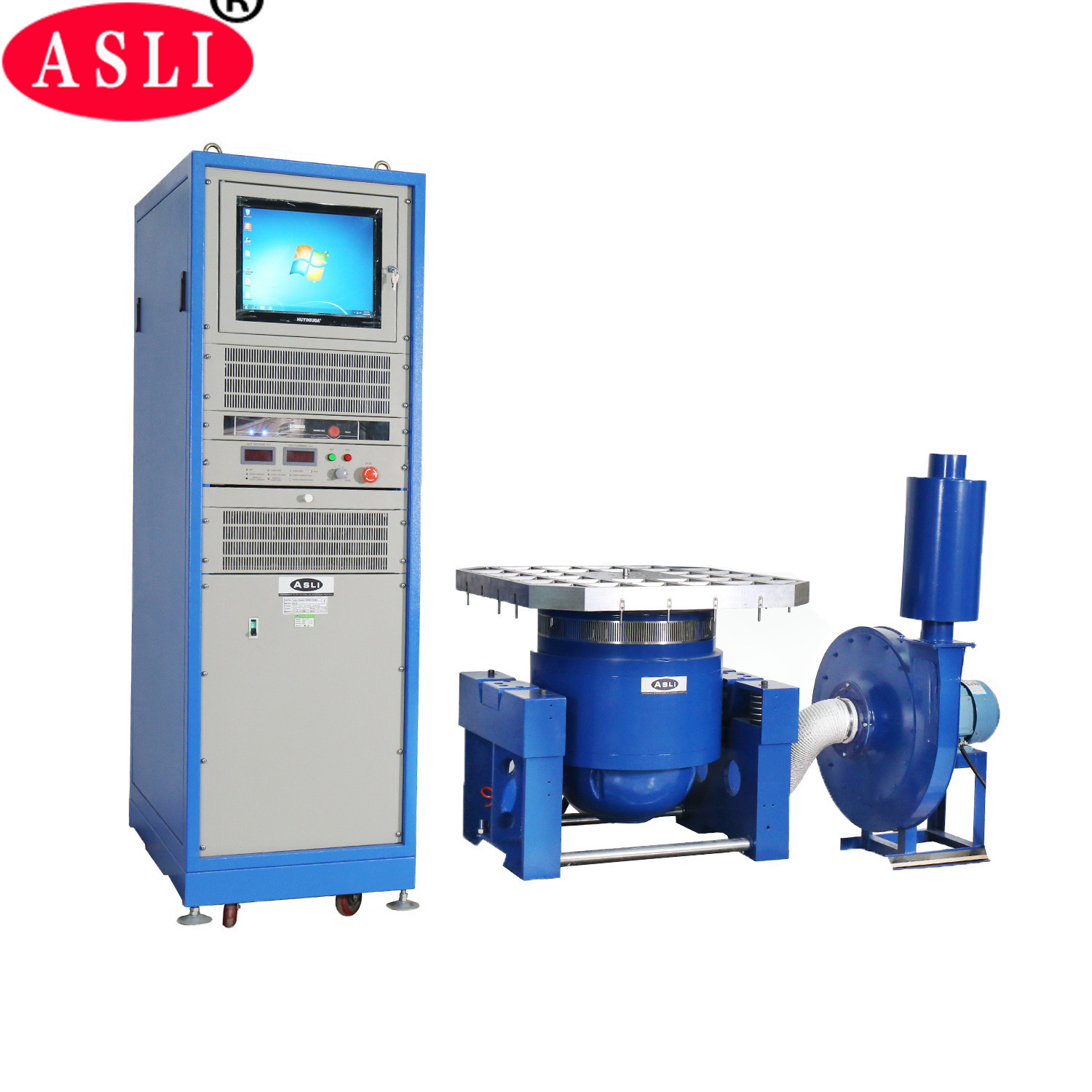

Verticale verlengde bankfuncties:
VT verticale verlengde bank en gespecificeerde klemmen, precisie berekend, uitgebreid ontwerp, om ervoor te zorgen dat de klant de beste prestaties heeft verkregen volgens perfecte structuur, hoogwaardig materiaal
en vakmanschap.
Technische parameters van de verticale expander:
| Model | Gewicht (kg) | Max. Frequentie (Hz) | Bankgrootte |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Ronde bank) | 220 | 350 | Φ1200 |
Als u vragen heeft over de elektrodynamische hoogfrequente mechanische testmachine trillingsvermoeidheidstester, neem dan gerust contact met mij op.
