Vibratie-testsysteem voor batterijen Voldoen aan UN38.3 IEC62133 8G versnelling
Technische parametersVibratie-testsysteem voor batterijen Voldoen aan UN38.3 IEC62133 8G versnelling
| Model | Nominale sinus Kracht (N) |
Geclassificeerd willekeurig Kracht (N) |
Frequentie Bereik (Hz) |
Nominale snelheid ((m/s) | Nominale vervanging (p-p) mm |
Max. belasting (kg) | bewegende spoel (kg) | Afmeting van Bewegende spoel ((mm) |
| ES-10 | 10000 | 10000 | 3-3000 | 1.8 | 51 | 270 | 14 | Φ240 |
Aanvraag voor elektro-dynamische shaker prijs:
We zijn fabrikant van elektrische trillingsproducten, die de 'dubbelmagnetische circuitstructuur' hebben aangenomen, 'zelfgegenereerde skelet actie cirkels',"Airborne Support" en "rollagers en lineaire begeleiding""Trunnion isolatie" geavanceerde moderne technologie
en speciale technologie, kan worden voltooid in X, Y, Z drie-assige sinusvormige trillingen test en breedband willekeurige trillingen tests, te voltooien
door de klassieke (half-sinus, trapezium, zaagtand golf) pols en schokrespons spectrum test.
de nationale defensie, wapens, luchtvaart, ruimtevaart, communicatie, elektronica, elektrische apparatuur, communicatie,
huishoudelijke apparaten en andere velden.
Half sinusgolf schoktestvan kenmerken:
1Goed ontworpen dynamisch cirkel-skelet, met een hogere fase axiale resonantie frequentie.
2Twee-magnetische circuits, magnetische flux lek laag, compacte structuur en rationeel.
3Rocker Rod-rollagers recht en georiënteerd op import samengesteld lichaam stijfheid oriëntatie, excentrieke laadcapaciteit.
4Trunnion isolatie fundering gewijd aan het gebruik van hormonen, de installatie van mobiele gemak.
5. Geavanceerde technologie bewegen rond het systeem om ervoor te zorgen dat de dynamische cirkel van hoge betrouwbaarheid.
6- Nieuw kanaalontwerp en verbeteren van het koeleffect.
7. statische stijfheid, dynamische stijfheid van de dragende kleine ballon, het verhogen van de trillingstafel capaciteit, verbeteren lage frequentie prestaties.

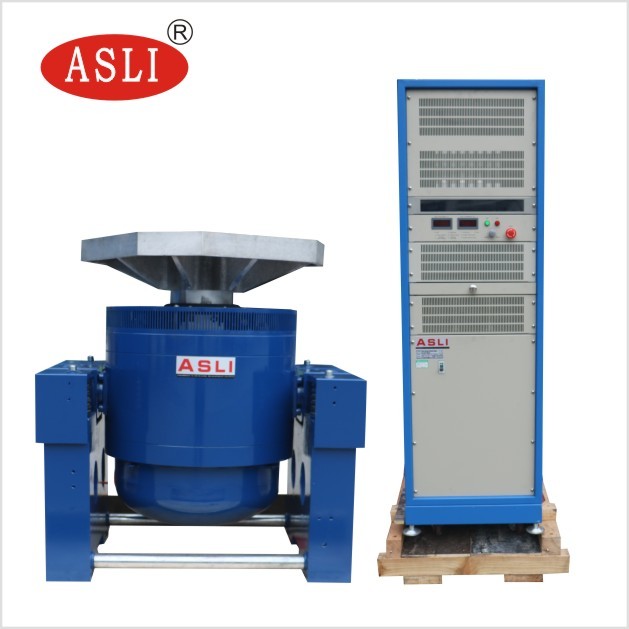

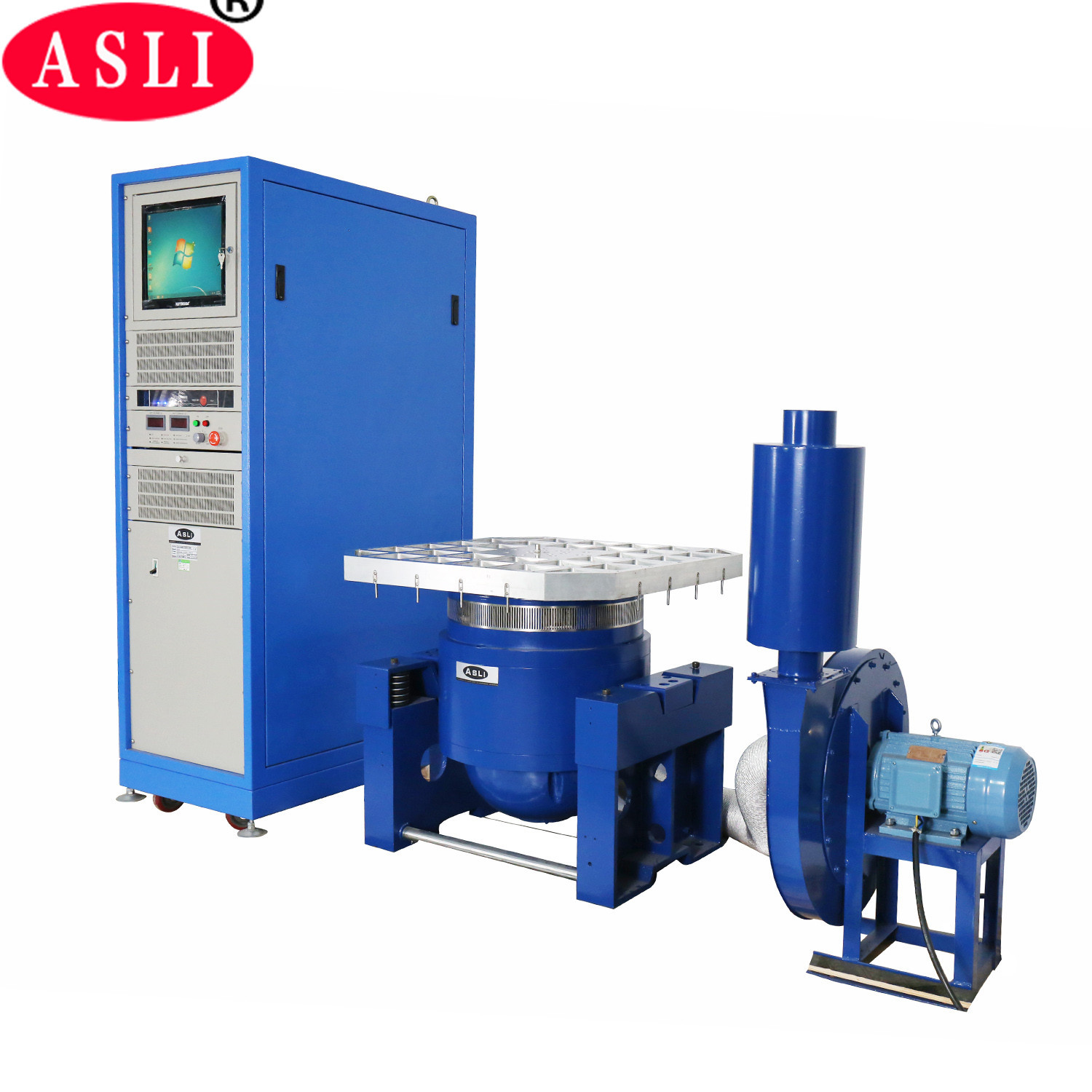

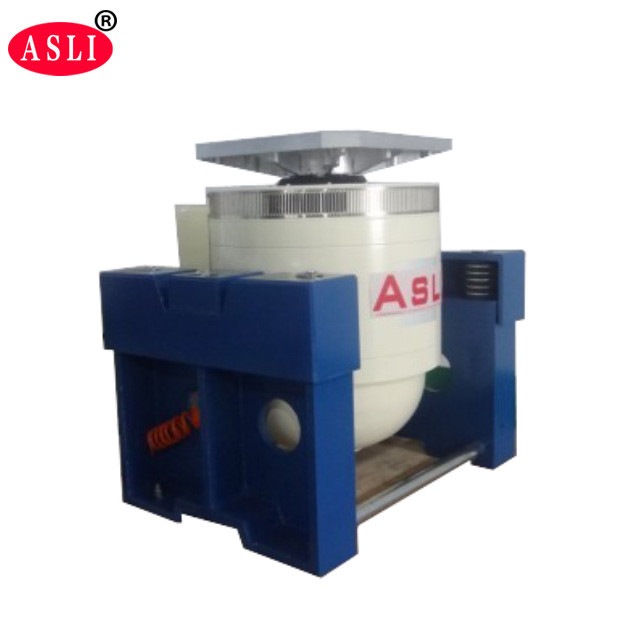

Vibratiesysteem ((ES-10))
1 Technische parameters met industriële elektrodynamische trillingsschakers:
(1) Nominale kracht: sinuskracht 10000N; willekeurige kracht 10000N; schokkracht 10000N;
(2) Frequentiebereik: 5 Hz tot 3500 Hz, vaste frequentie, heen en weer vegen, sinus, willekeurig, schok
(3) Sweeperfrequentiemodus: lineair, logaritmisch, heen en weer sweepen, vaste frequentie
(4) Frequentietijden: 1 tot en met 32767.
(5) Frequentietijd: vaste frequentie/eenmalige 1-3600 minuten, kan een curve van de frequentie worden weergegeven.
(6) Maximale versnelling 1000 m/s 2 (zonder belasting)
(7) Maximale snelheid: 1,8 m/s
(8) Max. verplaatsing: 51 mmp-p (zonder belasting), dubbele piek
(9) Schokverplaatsing: 51 mm
(10) Gewicht van de bewegende spoel: 14 kg
(11) Trillingsrichtingen: Verticale +horizontale trillingen
(12) Trillingsgolf: sinus, willekeurig, schok
(13) Diameter van de bewegende spoel: Φ240 mm
(14) Dimensies van het trillingssysteem ((mm): W1046*H660*D783mm
(15) Vibratiesysteemgewicht: 900 kg

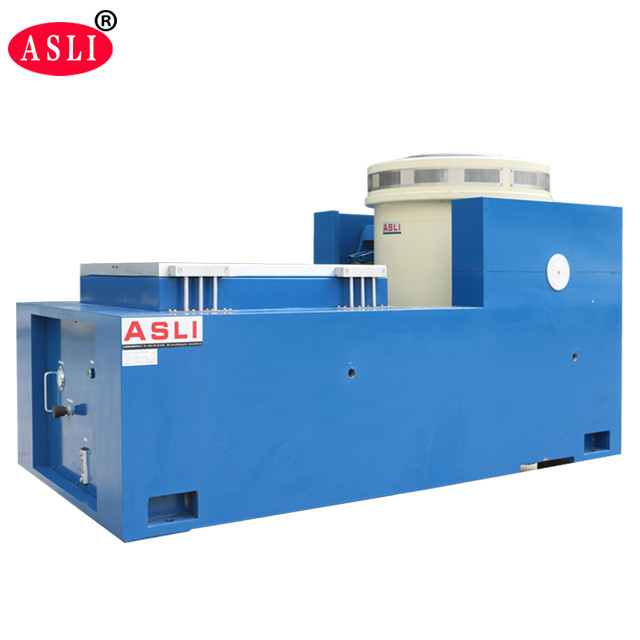

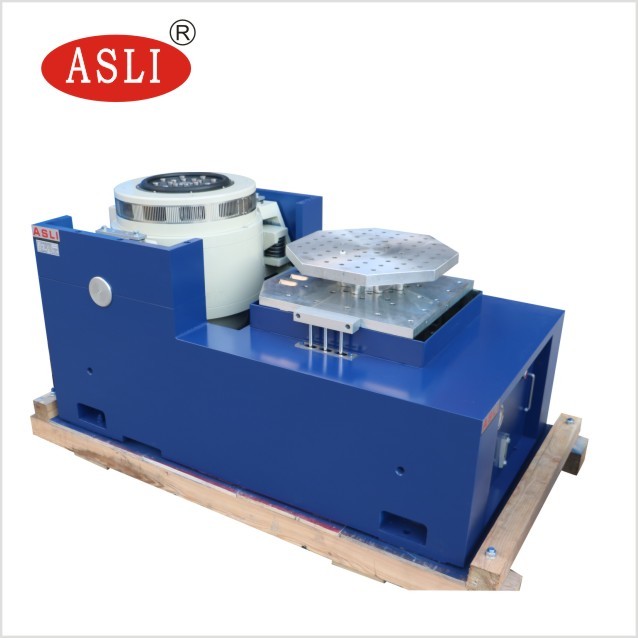

Horizontale staande kenmerken van de trillingstestmachine:
Binnen kleine laadbank om hogere versnelling en werkfrequentie te realiseren, om de laadcapaciteit en prestaties van de hele machinebank te verbeteren.
De horizontale bank en de trillingsbank zijn van integraal type, met een perfecte structuur, gemakkelijk te installeren en aan te passen.
Statische drukbaan, V-vormig, hellings- en vervormingsafweerbaar.
Ingebouwde oliepomp, goede structuur en makkelijk te bedienen.
Installatie vereiste met trillingsmeter:
(1) Gebruikers moeten vorkheftrucks en schakelgereedschappen voorbereiden voor het verplaatsen van de apparatuur, aangezien deze zeer zwaar is.
De deur is groot genoeg om de apparatuur binnen te laten.
(2) De werkomgeving van de machine dient te zijn onder kamertemperatuur en met goede ventilatie.De ruimtelijke afstand van de machines
de linker/rechts/achterzijde moet minimaal 700 mm zijn, de voorzijde minimaal 1500 mm.
Pakket voor een elektrodynamisch trillingssysteem met grote kracht:
Eerst PP-film, en dan 10 mm schuim tussen de machine en de behuizing, en buiten is standaard export plywood behuizing.
