2000Hz de dynamische Norm van de Trillings Testende Lijst JIS D 1601
Productdetails
| trillingskracht: | 20Kn | trilling richting: | Geen waterkristallen |
|---|---|---|---|
| Sollicitatie: | Automobiel | Gebruik: | de test van de hoge frequentietrilling |
| Teststandaard: | <90 RH (niet-condenserend) | Stroom: | AC380V |
| Markeren |
2000Hz trilling het Testen Lijst,De Trilling van JIS D 1601 het Testen Lijst,2000Hz de Testmateriaal van de trillingslijst |
||
Productbeschrijving

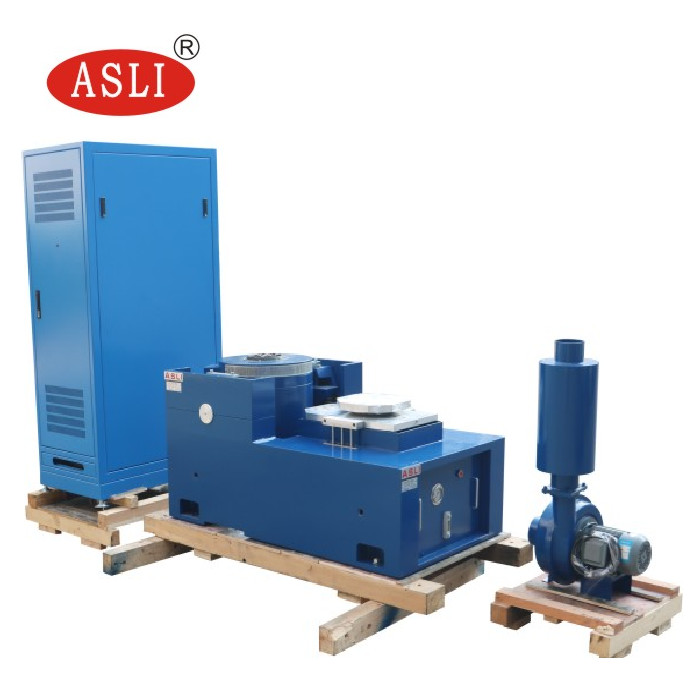

Het 2000Hz Dynamische Triltesttafel shaker systeem is ontworpen om te voldoen aan de JIS D 1601 standaard, en levert hoogfrequente trillingstests voor een breed scala aan industriële en onderzoeksapplicaties.
| Model |
Nominaal Sinus Kracht (N) |
Nominaal Willekeurig Kracht (N) |
Frequentie Bereik (Hz) |
Nominaal Versnelling (m/s²) |
Nominaal Snelheid (m/s) |
Nominaal Uitslag (p-p) mm |
Max. Belasting (Kg) |
Bewegend Coil (Kg) |
Afmeting van Bewegend Coil (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
De hoogfrequente triltestmachine wordt voornamelijk gebruikt voor producttrillingen en schokomgevingstests, omgevingsstressscreening en betrouwbaarheidstests. Het bedient sectoren zoals lucht- en ruimtevaart, communicatie, elektronica, elektrische apparaten en huishoudelijke apparaten. Dit testplatform voldoet aan diverse specificaties, waaronder IEC, MIL-STD, JIS en ASTM normen.
- Flexibel ophangsysteem en rechte geleiding — hoge draagkracht, uitstekende geleidingsprestaties en hoge stabiliteit.
- Centrale belastingsluchtkussen met hoge statische stijfheid en lage dynamische stijfheid — hoge draagkracht en uitstekende dynamische prestaties.
- Snelle zelfdiagnose en kettingbeveiliging — hoge veiligheid en betrouwbaarheid.
- Luchtkussen isolatie- en dempingsapparaat elimineert de noodzaak van een speciale fundering, reproduceert trillingsgolven perfect en vermindert trillingsoverdracht.
- Verkrijgbaar met verschillende horizontale en verticale uitbreidingsplatforms.
- Compatibel met alle soorten trillingscontrollers — eenvoudige bediening.
- Kleine belastingsbank maakt hogere versnelling en werkfrequentie mogelijk, waardoor de laadcapaciteit en de algehele prestaties van de machinebank worden verbeterd.
- Horizontale bank en trilbank zijn een integraal geheel — goed gestructureerd en gemakkelijk te installeren en af te stellen.
- Statische drukgroef met V-vormig ontwerp — bestand tegen helling en scheve belasting.
- Ingebouwde oliepomp — goede structuur en eenvoudige bediening.
| Model | Bankafmetingen (mm) | Frequentiebereik (Hz) | Gewicht bewegende delen (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5–1000 5–1500 5–2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5–1000 5–1400 5–2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5–1000 5–1500 5–2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5–1000 5–1200 5–2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5–800 5–1000 5–1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5–1000 5–1500 5–2000 |
57.7 76.9 86.5 |
Ontworpen voor automotive testtoepassingen, levert deze hoogfrequente horizontale triltafel nauwkeurige en betrouwbare prestaties voor veeleisende testomgevingen.
Veelgestelde Vragen:
V1: Wat is een Elektrodynamische Vibratieshaker?
ANT: Een elektrodynamische vibratieshaker is een testsysteem dat wordt gebruikt om trillingsomstandigheden te simuleren die producten kunnen ervaren tijdens transport, gebruik of service. Het wordt veel gebruikt voor betrouwbaarheids-, duurzaamheids- en kwalificatietests.
V2: Welke producten kunnen worden getest?
ANT: Het kan worden gebruikt voor elektronische componenten, auto-onderdelen, batterijen, lucht- en ruimtevaartcomponenten, elektrische producten, verpakkingen, communicatieapparatuur en andere producten die trillingstests vereisen.
V3: Welke trillingstests kan de shaker uitvoeren?
ANT: Afhankelijk van de systeemconfiguratie kan het sinusvibratie, willekeurige vibratie, schoktesten, resonantieonderzoek, frequentiesweep en andere programmeerbare trillingstests uitvoeren.
V4: Wat is de maximale testfrequentie?
ANT: De maximale frequentie is afhankelijk van het model en de configuratie. Verschillende shaker modellen zijn beschikbaar voor verschillende frequentievereisten. Geef alstublieft uw vereiste frequentiebereik op, zodat we een geschikt model kunnen aanbevelen.
V5: Hoe selecteer ik het juiste shaker model?
ANT: De belangrijkste factoren zijn:
- Maximaal gewicht van het monster
- Afmetingen van het monster
- Vereiste trillingsrichting
- Frequentiebereik
- Maximale versnelling
- Uitslag
- Vereiste trillingsteststandaard
Op basis van deze parameters kunnen we een geschikt shaker systeem aanbevelen.
V6: Kan de shaker zowel verticale als horizontale trillingen uitvoeren?
ANT: Ja. Afhankelijk van de configuratie kan het systeem worden geleverd met een verticale testopstelling, een horizontale testopstelling, of beide.
V7: Kan het willekeurige trillingstests uitvoeren?
ANT: Ja. Een geschikte trillingscontroller kan worden geconfigureerd voor willekeurige trillingstests, inclusief PSD-gebaseerde testprofielen.
V8: Kan het schoktesten uitvoeren?
ANT: Ja, mits het geselecteerde shaker systeem voldoende kracht, uitslag en versnellingscapaciteit heeft voor het vereiste schokprofiel.
Een elektrodynamische vibratieshaker biedt verschillende voordelen voor hoogfrequente trillingstests:
- Breed frequentiebereik: Geschikt voor zowel laagfrequente als hoogfrequente trillingstests, vooral voor elektronische en auto-onderdelen.
- Hoge regelnauwkeurigheid: Frequentie, versnelling, uitslag, snelheid en testduur kunnen nauwkeurig worden geregeld.
- Snelle respons: Het elektrodynamische aandrijfsysteem reageert snel op regelsignalen, waardoor het geschikt is voor sweep trillingstests.
- Stabiele trillingsuitvoer: Gesloten-lusregeling helpt stabiele trillingsniveaus gedurende de test te handhaven.
- Programmeerbare tests: Testparameters zoals frequentiebereik, veegsnelheid, versnelling en aantal cycli kunnen automatisch worden geprogrammeerd.
- Geschikt voor hoogfrequente tests: Bijzonder geschikt voor PCB/PCBA, auto-elektronica, sensoren, connectoren, batterijen en andere elektronische componenten.
- Hoge automatisering: Testprogramma's kunnen worden opgeslagen en automatisch worden uitgevoerd, wat de testefficiëntie en herhaalbaarheid verbetert.
Producthoogtepunten
De dynamische trillingstesttafel van 2000 Hz voldoet aan de JIS D 1601- en MIL STD 810G-normen met een kracht van 20KN en horizontale trillingen. Het is ideaal voor hoogfrequente tests in auto's en beschikt over een flexibel veersysteem, airbagdemping en snelle zelfdiagnose voor hoge stabiliteit en veiligheid. Aangepaste uitbreidingsplatforms beschikbaar.
ES-3 Elektrodynamische trillingstestmachine voor trillingstest van lithium-ionbatterijmodules
ES-3 elektrodynamische vibratietestmachine voldoet aan UN38.3, IEC62133, MIL-STD-810G voor Li-ion batterijmodules. Kenmerken X,Y,Z drie-assige trillingen, maximale belasting 750 kg, aanpasbare kracht en tafelgrootte, duurzaam en efficiënt.
De Meetinstrumenten van de het Laboratoriumtrilling van IEC62133 6KN
IEC62133 6KN vibratietester met 600x600mm sliptafel, Z-as, 12kg bewegende spoel. Ondersteunt sinus-, willekeurige en schoktests (halve sinus, trapeziumvormig, zaagtand). Voldoet aan UL1642, UN38.3, GB31241, MIL-STD-810G/F, IEC60068-2-5. Ideaal voor batterij-, elektronica- en defensielaboratoria.
JIS D1601 Laboratorium Vibratietest Systeem 380V voor Auto-onderdelen
JIS D1601-compatibel 3000N elektrodynamisch trillingssysteem voor auto-onderdelen. Beschikt over een frequentie van 3-3500 Hz, een versnelling van 100 g, een verplaatsing van 25 mm en een vermogen van 380 V. Dubbel magnetisch circuit zorgt voor duurzaamheid. CE-goedgekeurd met aangepaste opties beschikbaar.
3KN trillingslijst het Testen Materiaal, SGS Elektromagnetische Schudbeker
3KN 3-assige elektromagnetische triltafel voor het testen van lithiumbatterijen, 5 ~ 3500 Hz, 500 * 500 mm. SGS-gecertificeerd, duurzaam, efficiënt, met aanpasbare platforms en stabiele prestaties.
