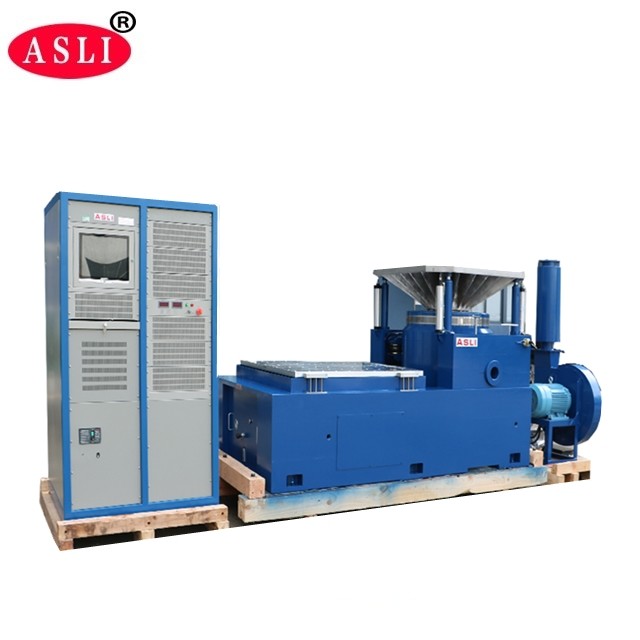

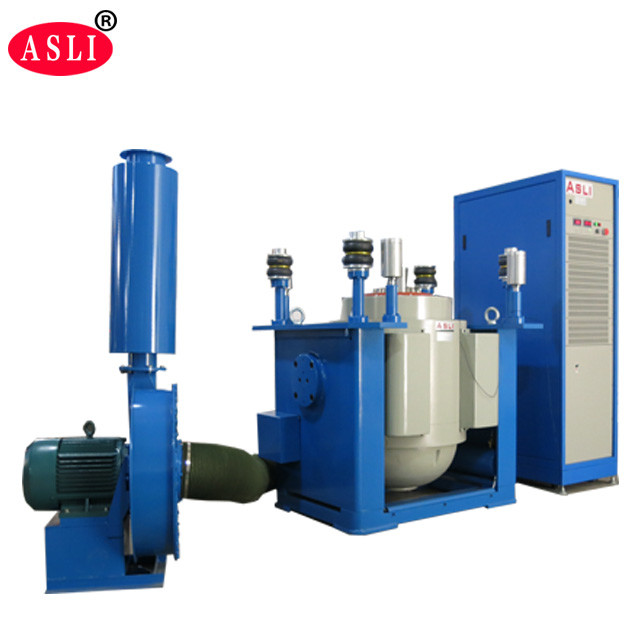

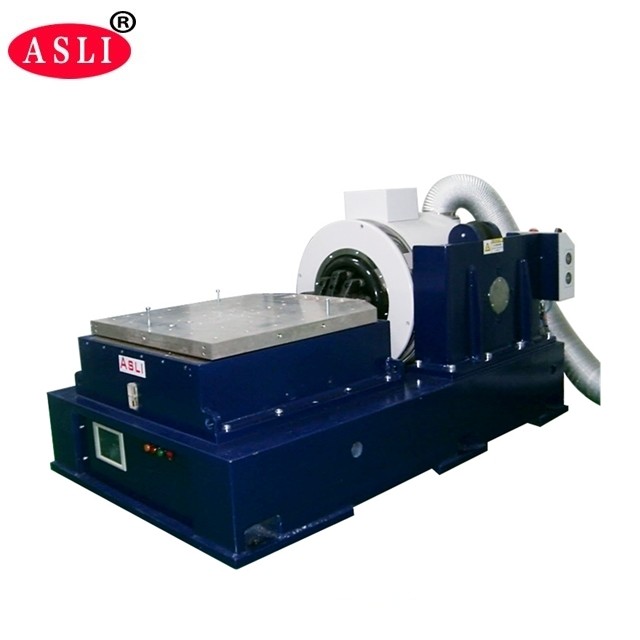

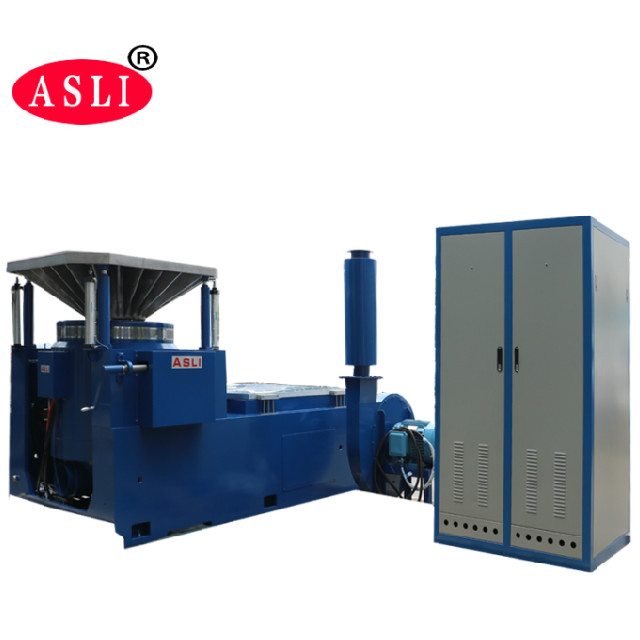

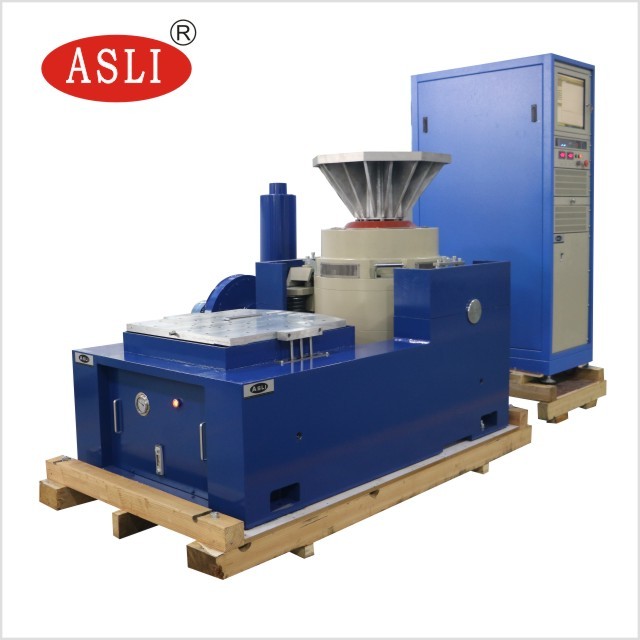

Van de de Trillingsschudbeker van de hoge Frequentie de Verticale en Horizontale Elektrodynamica Machine van de de Lijsttest
Toepassing
De Schudbeker van de hoge Frequentietrilling keurde de ‚dubbel-magnetische kringsstructuur‘, de ‚zelf-geproduceerde cirkels van de skeletactie‘, ‚Steun In de lucht‘ en ‚rollagers en lineaire begeleiding‘, geavanceerde moderne technologie ‚van de tapisolatie‘ goed en de speciale technologie, kan in X, Y, three-axis sinusoïdale de trillingstest van Z en breedband willekeurige trillingstests worden voltooid, dat door de klassieke (de helft - sinus) impuls en schoktest van het reactiespectrum moet worden voltooid. Het gebruikte wijd op nationale defensie, wapens, luchtvaart, ruimte, mededelingen, elektronika, elektrische apparaten, mededelingen, huistoestellen en andere gebieden.
(1) geschatte Kracht: sinuskracht 6000N; willekeurige kracht 6000N; schokkracht 12000N;
(2) frequentiegebied: 5Hz aan 3500Hz, Vaste frequentie, bereik afwisselend, willekeurige sinus, schok
(3) bereik-frequentie Wijze: lineair, logaritmisch, bereik afwisselend, vaste frequentie
(4) bereik-frequentie Tijden: 1 tot 32767
(5) bereik-frequentie Tijd: de vaste frequentie/enige 1-3600mins, bereik-frequentie krommen kan worden getoond.
(6) Max. Versnelling 1000m/s2 (niet lading)
(7) Max Load 180Kg
(8) Max. Verplaatsing: 25mm pp (niet lading), dubbele piek
(9) effectverplaatsing: 25 mm
(10) Gewicht van het Bewegen van Rol: 6.5kg
(11) Trillingsrichtingen: verticaal
(12) Trillingsgolf: willekeurige sinus, schok
(13) Diameter van de Bewegende Rol: Φ230 mm
(14) de Dimensie van het Trillingssysteem (mm): W850xH750xD550mm
(15) gewicht van het Trillingssysteem: 590kg
2-2 de Details van trillingscomponenten
(1) trillingsgenerator 1 reeks
(2) trillingscontrolemechanisme 1 reeks
(3) communicatie Verbindingskamer 1 reeks
(4) DA-6 Machtsversterker 1 reeks
(5) bestuurder Software 1 reeks
(7) bestuurder Software 1 reeks
(8) koelsysteem 1 reeks
(9) industriële Computer 1 reeks
Technische Parameters:
| Naam | De Lijst van de verpakkingstrilling/van de Trillingslijst Meetapparaat voor Autodelen | ||||||||
| Model | Geschatte Sinuskracht (n) | Geschatte Willekeurige Kracht (n) | Frequentiegebied (Herz) | Geschatte Versnelling (m/s2) | Geschatte Snelheid (m/s) | Geschatte verplaatsing (pp) mm | Max. Lading (Kg) | bewegende rol (Kg) | Afmeting van het Bewegen van rol (mm) |
| S-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| S-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| S-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| S-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| S-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| S-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| S-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| S-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| S-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
