eleltrodynamische trillingsschudbeker voor ISTA-de simulatietest van het pakketvervoer
Product Details
| Trillingskracht: | 10 000 N | Toepassing: | Pakket |
|---|---|---|---|
| richting van de trilling: | Verticale trillingen | teststandaard: | ISTA |
| Frequentie: | 3~3500 Hz | versnelling: | 100 g |
| Markeren |
10000N elektromagnetisch Testmateriaal,Elektromagnetisch de Testmateriaal van ISTA,Verticale de Trillingsmachine van ISTA |
||
Product Description
Wat is een trillingstest?
Producten worden dagelijks over de hele wereld verzonden in pakketten en containers, die weliswaar met voertuigen, schepen of vliegtuigen worden vervoerd, maar in welke vorm dan ook aan trillingen worden blootgesteld.Een trillingstest wordt vaak gebruikt als kwaliteitscontrole-instrument om producten vóór verzending aan trillingen te blootstellenDe resultaten kunnen worden gebruikt voor product- en verpakkingsontwerp om schade door schudden en stuiteren te verminderen.
Download document voor opslag -- klik hier --- Ja.Vibratieproefapparatuur ES-10.pdf
elektrodynamische trillingsshaker voor ISTA-simulatietoets voor het transport van pakketten
Testvereisten:
1. IEC 62133
2. UL1642
3. UN38.3
4. GB31241
5.ISTA
Kenmerken:
1. Set way: Chinese en Engelse menu, computer werking, het gebruik van gespecialiseerde monitoring- en besturingssystemen, de gegevens van het gehele proces kunnen worden overhandigd en uitgebracht.
2- Displayfuncties: dynamische testcurven, multi-Dan, op het aantal gegevens.
3. Curve recorder: real-time recording van de testgegevens, testgegevens automatisch, de testresultaten kunnen worden opgeslagen, afgedrukt.
Belangrijkste technische parameters
| de |
Nominale sinus Kracht(N) |
Geclassificeerd willekeurig Kracht(N) |
Frequentie Bereik (Hz) |
Nominale versnelling (m/s)2) | Nominale snelheid ((m/s) |
Geclassificeerd - Ja.plaatsing (p-p) mm |
Max. belasting (kg) | bewegende spoel ((Kg) |
Afmeting van Bewegende spoel ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |
Voordelen voor de gebruiker
* Eenvoudige installatie door de gebruiker
* Gebruikersinterface: lcd touchscreen voor lokale modus en pc-windows (via ethernet) voor externe modus;
* Lokale modus: snelle start van een vooraf gedefinieerde test, tientallen testspecificaties kunnen worden opgeslagen;
* Remote-modus: alle werkingen van het systeem, met inbegrip van het definiëren van de test en het opslaan van de testspecificaties op de mostar, de testbesturing, de herziening van de testgegevens en de documentatie.
Vibratie schaketafelfabrikantheeft de dubbele magnetische schakelstructuur, zelf gegenereerde skelet-actiecirkel, Airborne Support en rollagers en lineaire begeleiding aangenomen,Trunnion isolatie geavanceerde moderne technologie en speciale technologie, kan worden voltooid in X, Y, Z drie-assige sinusvormige trillingen en breedband willekeurige trillingen, te voltooien door de klassieke (halve sinus, trapezium,Saag tandgolf) pols- en schokrespons spectrum test.
1 Het zorgvuldige ontwerp van het skelet van de bewegende spoel, heeft een hogere eerste orde axiale resonantiefrequentie.
2 Lichte armature, hoge stijfheid, frequentie 4500 Hz.
3 Computer verbindingslijn besturing, onmiddellijk opslaan materialen.
4 Toon de besturingsgrafiek.
5 Lage weerstand en hoog prestatieontwerp, hoge efficiëntie, lage kosten.
6 Hoge betrouwbaarheid, weinig fouten.

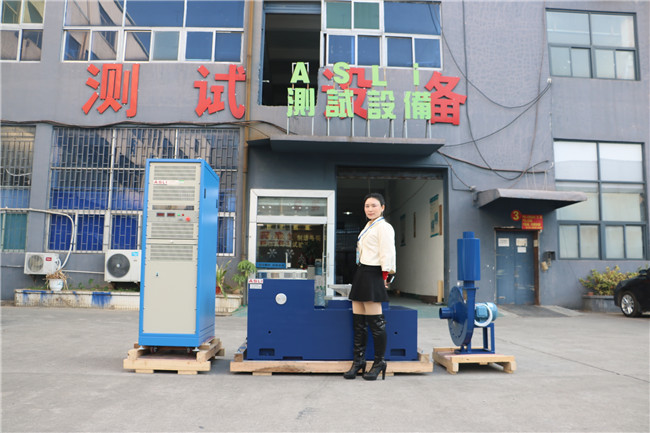

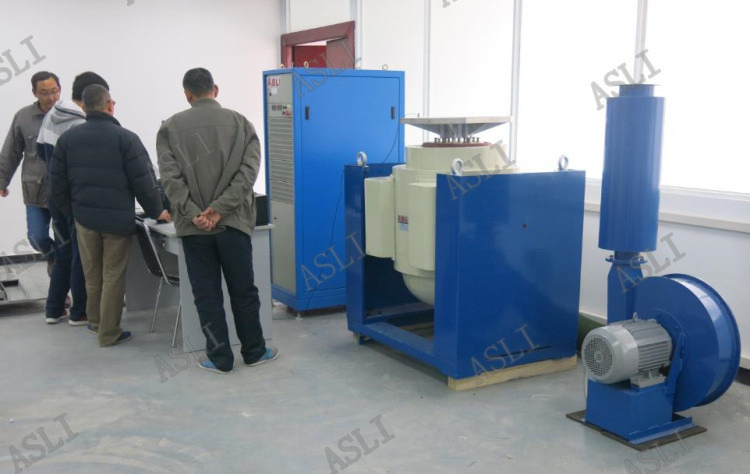

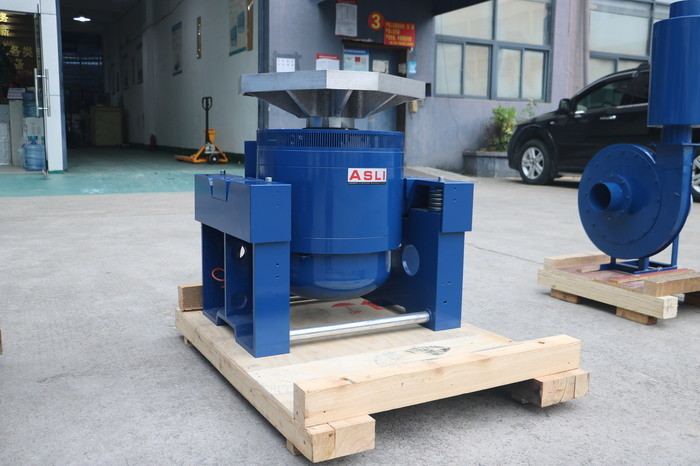

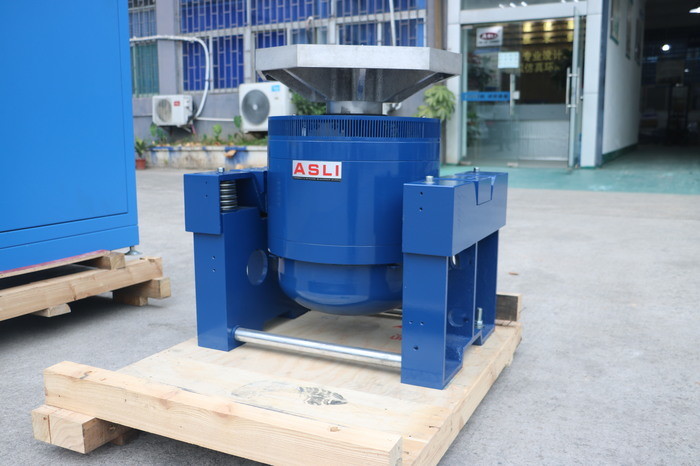

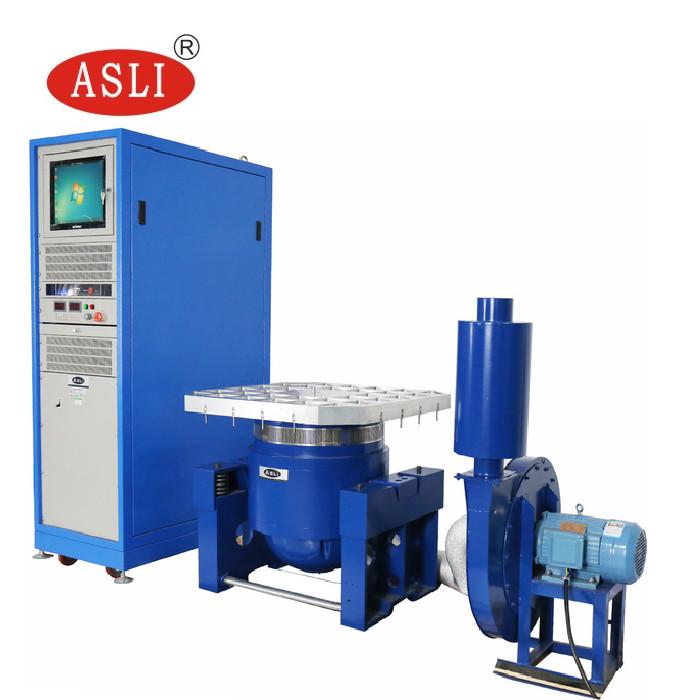

Foto's ter referentie:
