ES-10 mechanisch trillingstestsysteem.pdf
XYZ-as Elektrodynamische hoogfrequente trillingsmeter voor UN38.3 trillingstest op batterijen
Testnorm:
GB/T 31486-2015
UL 1642:2012 < Norm voor lithiumbatterijen >
UL 2054: 2012 < Batterijen voor huishoudelijk en commercieel gebruik>
UN38.3 ((2012)
IEC 62133-2:2017 < Veiligheidsvereisten voor draagbare gesloten secundaire cellen en van deze batterijen vervaardigde batterijen voor gebruik in draagbare toepassingen - Deel 2: Lithiumsystemen>
Vervoersimulatietoetsapparatuur voor trillingstabellenkan worden voltooid in X, Y, Z drie-assige sinusvormige trillingen en breedband willekeurige trillingen, te voltooien met de klassieke (half-sinus, trapeziumvormige,Saag tandgolf) pols- en schokrespons spectrum testDeze producten worden veel gebruikt in de nationale defensie, wapens, luchtvaart, ruimtevaart, communicatie, elektronica, elektrische apparaten, communicatie, huishoudelijke apparaten en andere gebieden.
Technische parameters van de trillingsproefmachine:
| Model |
Nominale sinus Kracht(N) |
Geclassificeerd willekeurig Kracht(N) |
Frequentie Bereik (Hz) |
Nominale versnelling (m/s)2) | Nominale snelheid ((m/s) |
Geclassificeerd - Ja.plaatsing (p-p) mm |
Max. belasting (kg) | bewegende spoel ((Kg) |
Afmeting van Bewegende spoel ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
Kenmerken:
1Goed ontworpen dynamisch cirkel-skelet, met een hogere fase axiale resonantie frequentie.
2Twee-magnetische circuits, magnetische flux lek laag, compacte structuur en rationeel.
3Rocker Rod-rollagers recht en georiënteerd op import samengesteld lichaam stijfheid oriëntatie, excentrische laadcapaciteit.
4Trunnion isolatie fundering gewijd aan het gebruik van hormonen, de installatie van mobiele gemak.
5. Geavanceerde technologie bewegen rond het systeem om ervoor te zorgen dat de dynamische cirkel van hoge betrouwbaarheid.
6- Nieuw kanaalontwerp en verbeteren van het koeleffect.
Verticale uitgestrekte bankken:
VT verticale uitgestrekte bank en gespecificeerde klemmen, nauwkeurig berekend, uitgebreid ontwerp, om ervoor te zorgen dat de klant de beste prestaties heeft verkregen volgens een perfecte structuur,materiaal en vakmanschap van hoge kwaliteit.
technische parameters van de verticale expander:
| Model | Gewicht (kg) | Max. frequentie (Hz) | Grootte van de bank |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300 × 300 |
| VT0404 | 22 | 1500 | 400 × 400 |
| VT0505 | 30 | 500 | 500 × 500 |
.
horizontale standkenmerken:
Binnen kleine laadbank om hogere versnelling en werkfrequentie te realiseren, om de laadcapaciteit en prestaties van de hele machinebank te verbeteren.
De horizontale bank en de trillingsbank zijn van integraal type, met een perfecte structuur, gemakkelijk te installeren en aan te passen.
Statische drukbaan, V-vormig, hellings- en vervormingsafweerbaar.
Ingebouwde oliepomp, goede structuur en makkelijk te bedienen.

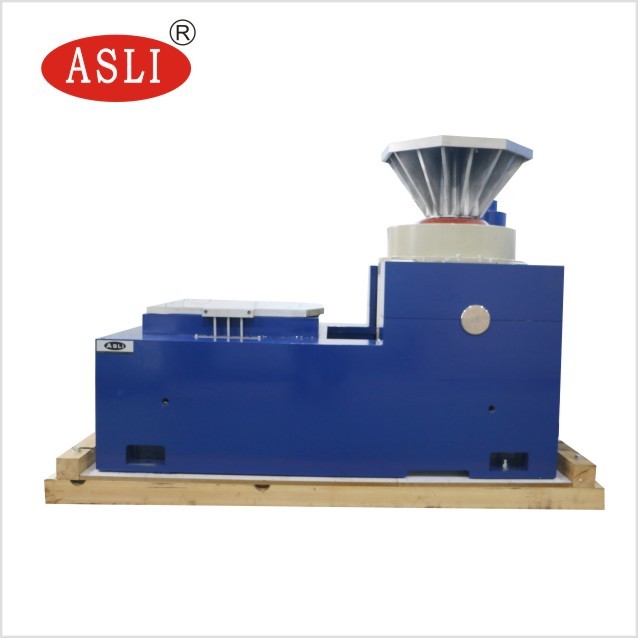

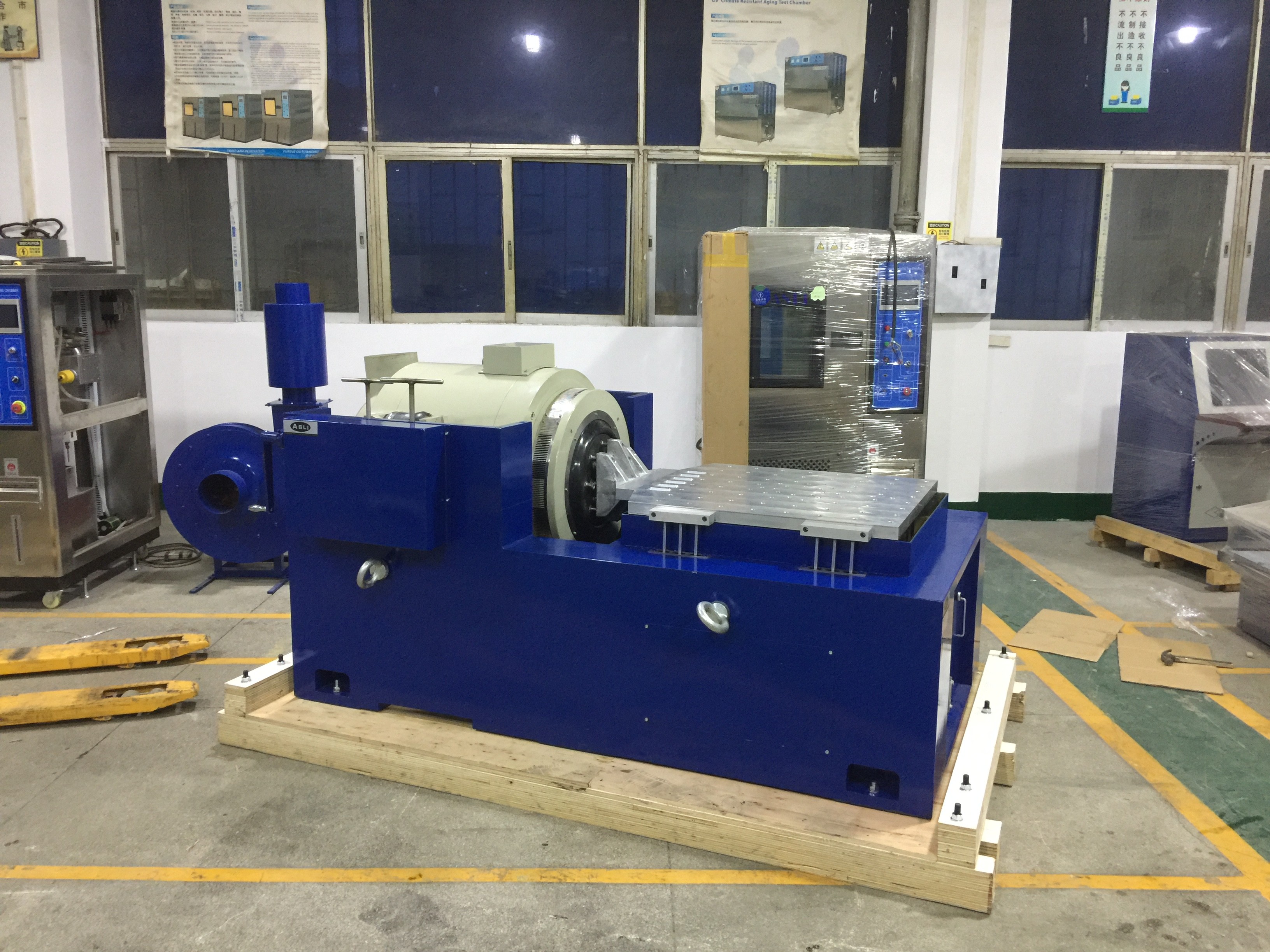

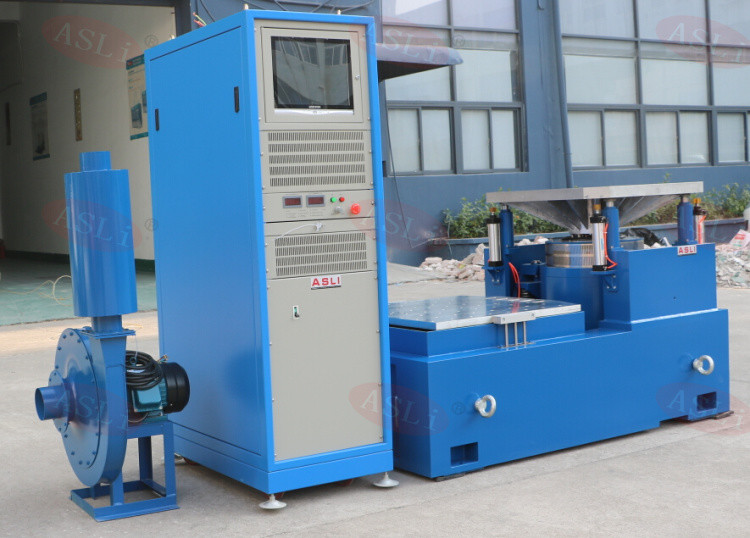

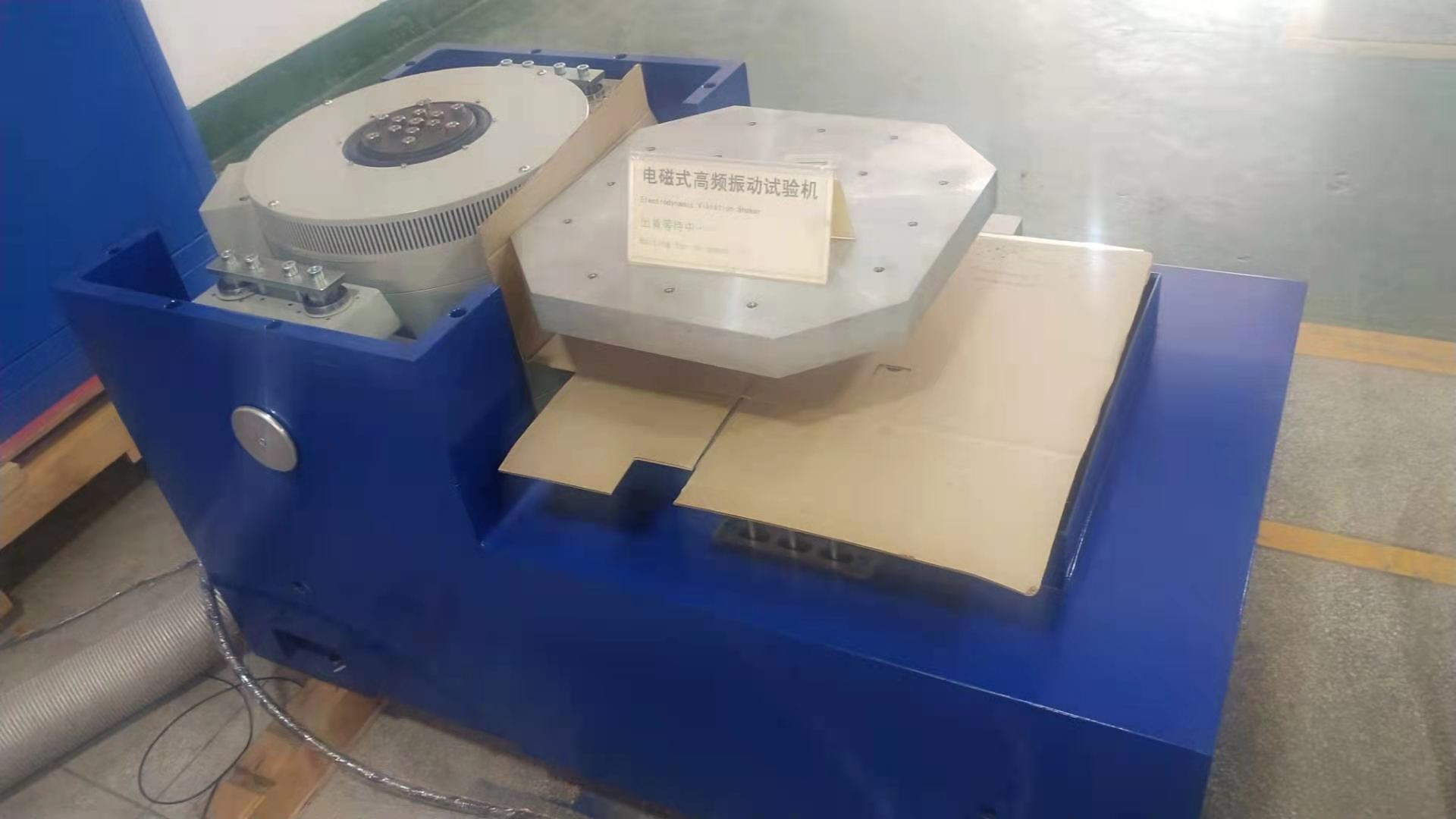

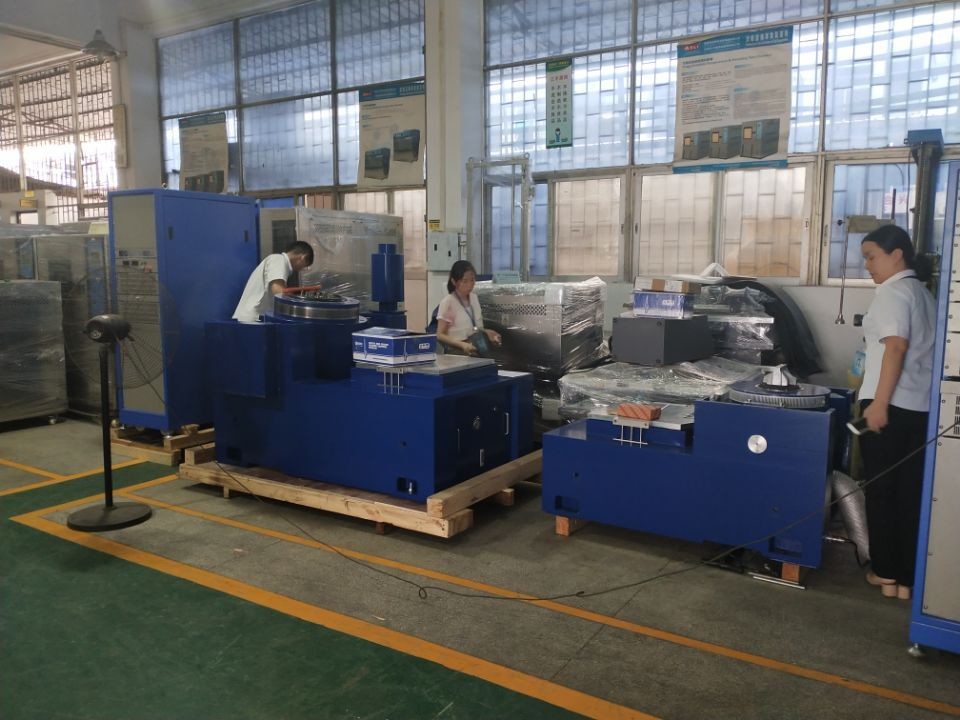

Foto's ter referentie:

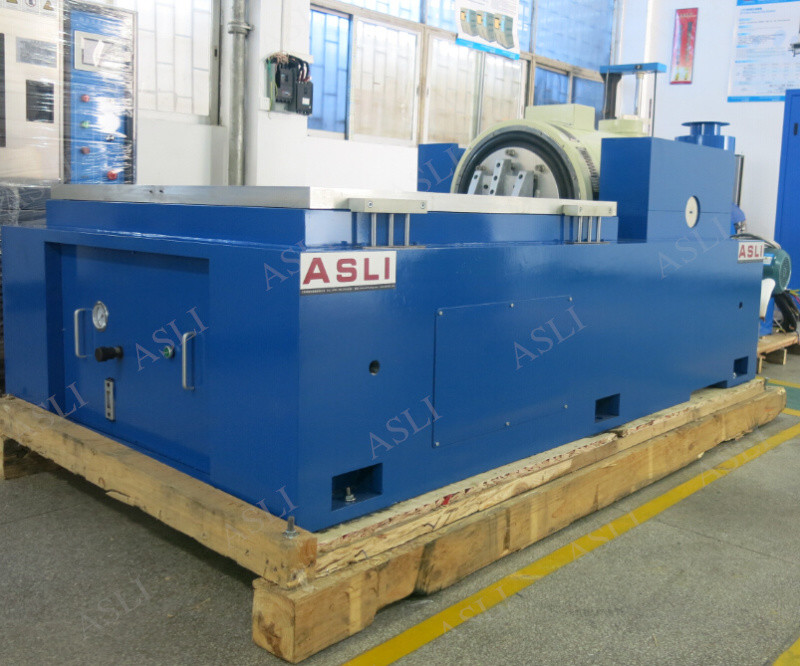

Verpakking:
