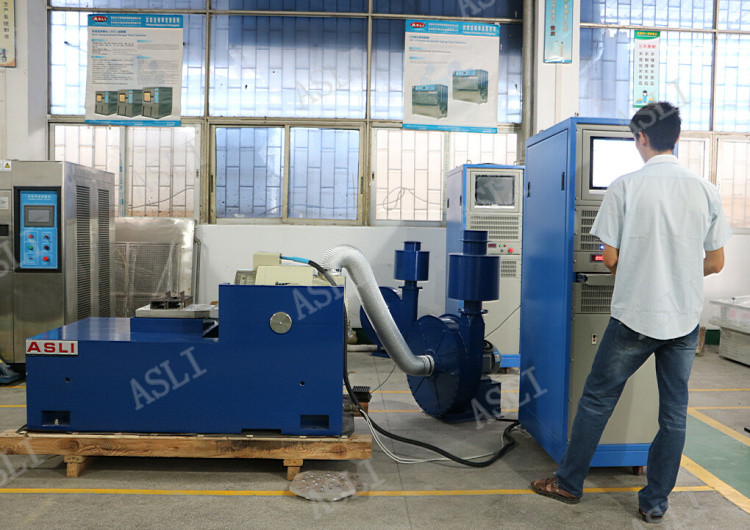

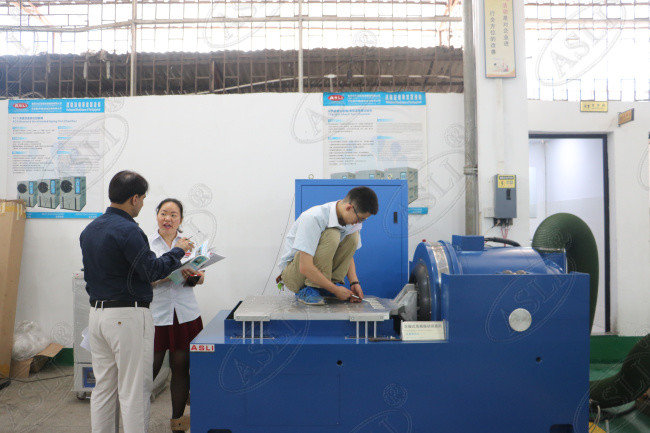

Hoogfrequente horizontale trillingstafel-testapparatuur voor automobieltests
Hoogfrequente trillingsproefmachine wordt voornamelijk gebruikt voor producttrillingen en schokproeven in de omgeving, milieuschermingstests, betrouwbaarheidstests,Tests kunnen nodig zijn voor de luchtvaart, communicatie, elektronica, elektriciteit, communicatie, huishoudelijke apparaten en andere productgebieden.Het is een testplatform dat voldoet aan alle soorten testspecificaties en kan worden uitgevoerd, inclusief IEC, MIL-STD, JIS, ASTM en andere specificaties.
Hoogfrequente trillingsmachine Parameter:
| Model |
Nominale sinus Kracht (N) |
Geclassificeerd willekeurig Kracht (N) |
Frequentie Bereik (Hz) |
Nominale versnelling (m/s)2) | Nominale snelheid (m/s) |
Nominale verplaatsing (p-p) mm |
Max. belasting (kg) | bewegende spoel ((Kg) |
Afmeting van Bewegende spoel (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Productkenmerken
* Flexibel ophangsysteem en rechte lijngids, sterke draagkracht, goede begeleidingsprestaties en hoge stabiliteit.
* De statische stijfheid van de airbag is groot, de dynamische stijfheid klein, de draagkracht sterk en de dynamische prestaties uitstekend.
* snelle zelfonderzoekdiagnose en ketenbescherming, hoge veiligheid en betrouwbaarheid;
* De airbag isoleert en dempt de vibrator, waardoor de speciale fundering niet nodig is, de trillingsgolf perfect reproduceert en de trillingsoverdracht vermindert.
* Verschil in het gebruik van horizontale en verticale uitbreidingsplatformen;
* Het kan worden gebruikt met allerlei trillingsregulators en de werking is eenvoudig.

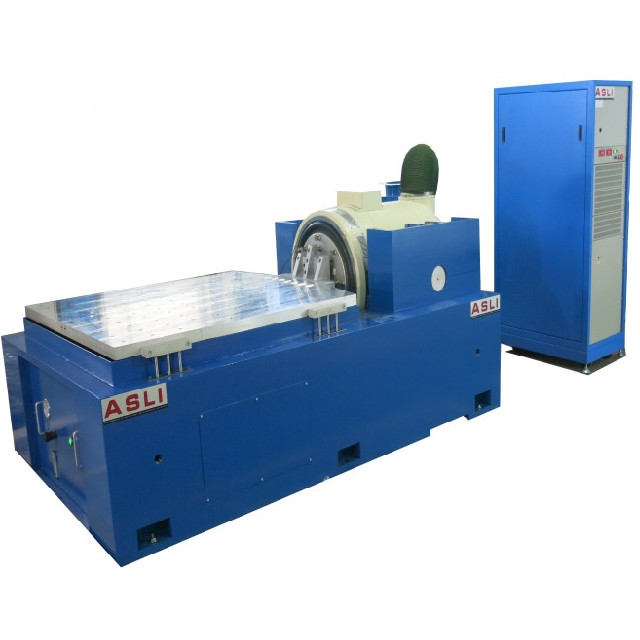

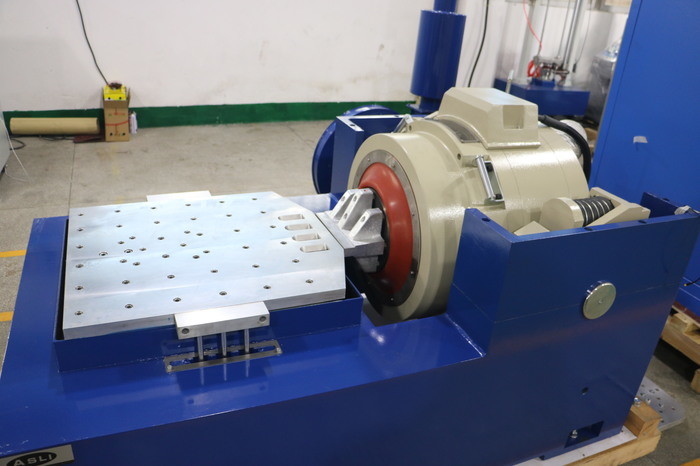

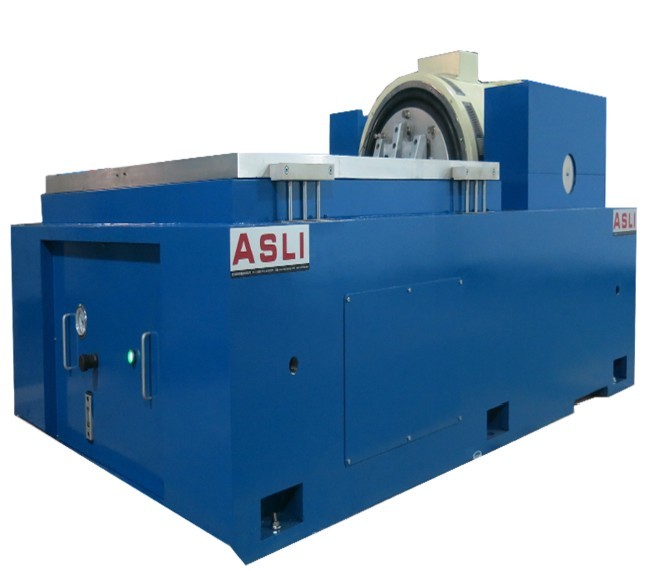

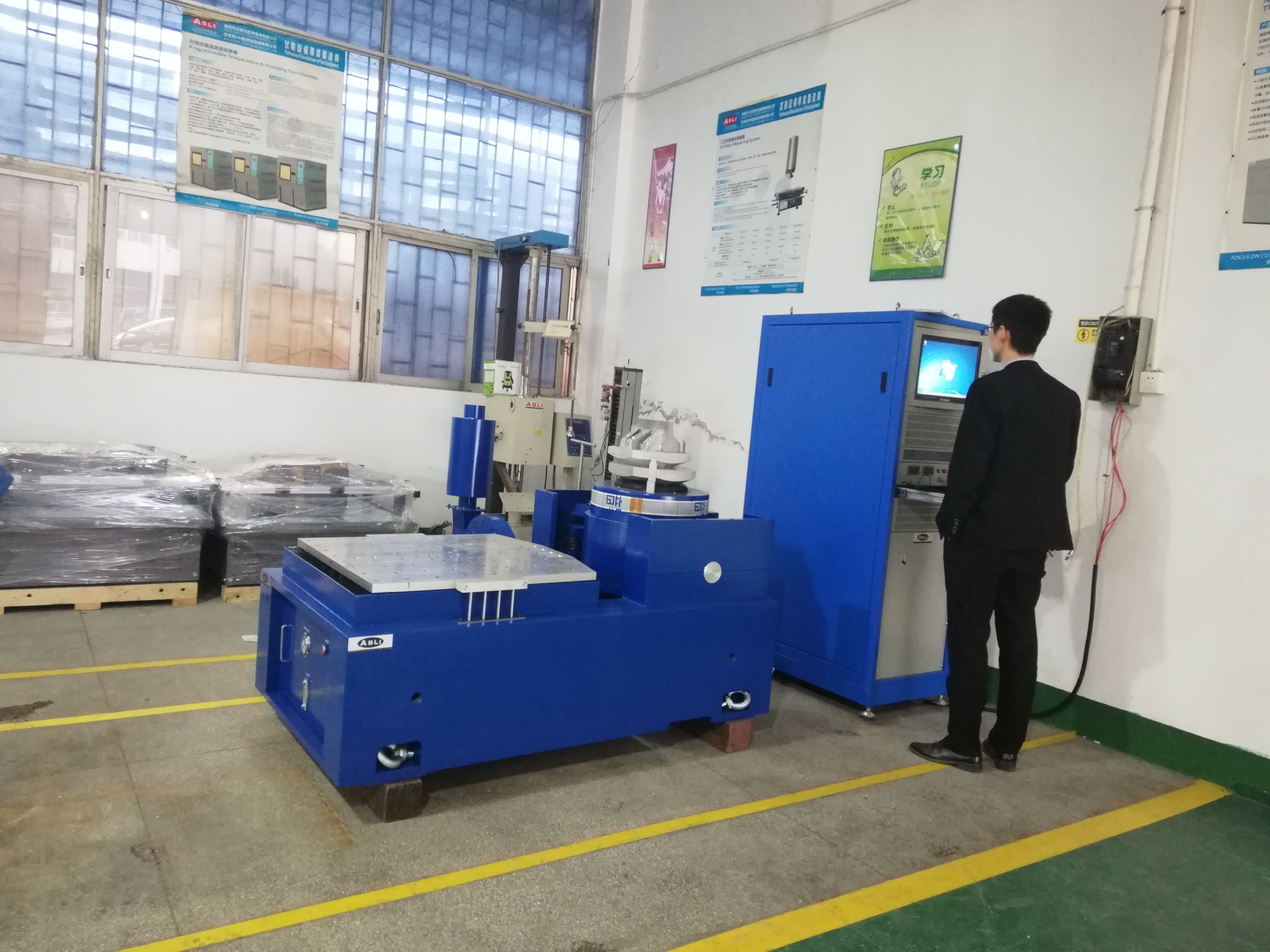

horizontale standkenmerken:
Binnen kleine laadbank om hogere versnelling en werkfrequentie te realiseren, om de laadcapaciteit en prestaties van de hele machinebank te verbeteren.
De horizontale bank en de trillingsbank zijn van integraal type, met een perfecte structuur, gemakkelijk te installeren en aan te passen.
Statische drukbaan, V-vormig, hellings- en vervormingsafweerbaar.
Ingebouwde oliepomp, goede structuur en makkelijk te bedienen.
| Model | Grootte van de bank (mm) | Frequentiebereik (Hz) | Gewicht van bewegende onderdelen (kg) |
| LT0303 | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
