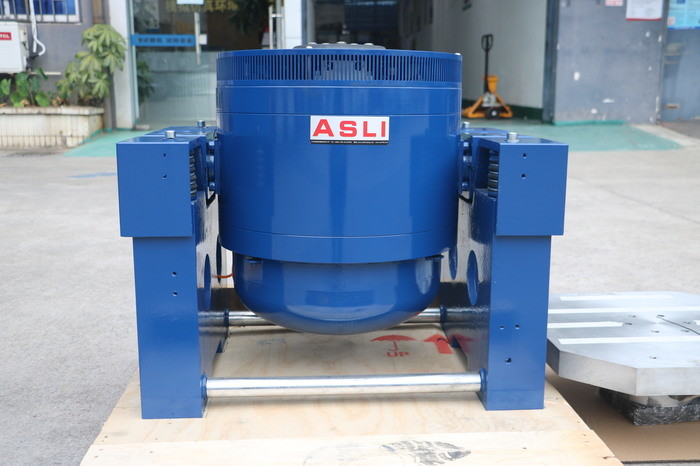

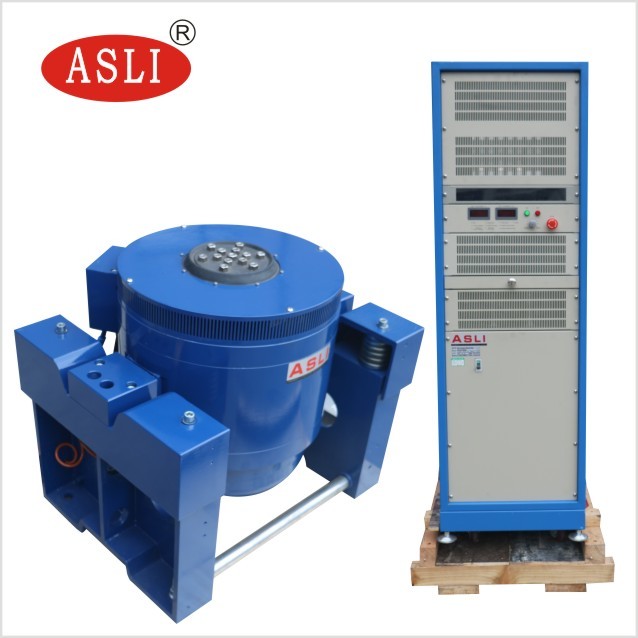

ES-3 Hoogfrequente verticale elektrodynamische trillingsshaker MIL-STD-810F
Product Details
| Trillingsrichting: | Verticaal | Versnelling: | 100 g |
|---|---|---|---|
| Gewicht bewegende spoel: | 3.5 kg | Frequentie: | 5Hz~ 3500Hz |
| Gebruik: | de test van de hoge frequentietrilling | Standaard: | MIL-STD-810F, MIL-STD-883E |
| Markeren |
verticale eleltrodynamische trillingsschudbeker,Mil-std-810F eleltrodynamische trillingsschudbeker,Mil-std-810F de schudbeker van de hoge frequentietrilling |
||
Product Description
Het trillingstestsysteem wordt hoofdzakelijk gebruikt voor het testen van producttrillingen en schokomgevingen, het screenen van milieustress en het testen van betrouwbaarheid.De elektromagnetische trillingsmeter is ontworpen in volledige overeenstemming met de testnormen voor batterijenHet simuleert trillingsomstandigheden door de batterij of het batterijpakket aan de trillingstafel te bevestigen en de voorgeschreven frequentie, versnelling,en verplaatsing langs drie elkaar loodrecht liggende assenTijdens de test mag het batterijmonster niet lekken, capaciteit verliezen, breken, ontbranden of ontploffen.
| Maximale sinus-excitatie kracht | 300 kg.f piek | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Maximale willekeurige trillingskracht | 300 kg.f r.m. | ||||||||
| Maximale schoktrillingskracht | 600 kg.f piek | ||||||||
| Frequentiebereik | DC ~ 4000 Hz | ||||||||
| Maximale verplaatsing | 25 mm p-p (piek-tot-piek) | ||||||||
| Maximale snelheid | 1.6 m/s | ||||||||
| Maximale versnelling | 100 G (980 m/s2) | ||||||||
| Eerste resonantiefrequentie | 2500 Hz | ||||||||
| Maximale belasting en versnelling (F = M·A) |
|
||||||||
| Maximale belasting | 120 kg | ||||||||
| Frequentie van trillingsisolatie | 2.5 Hz | ||||||||

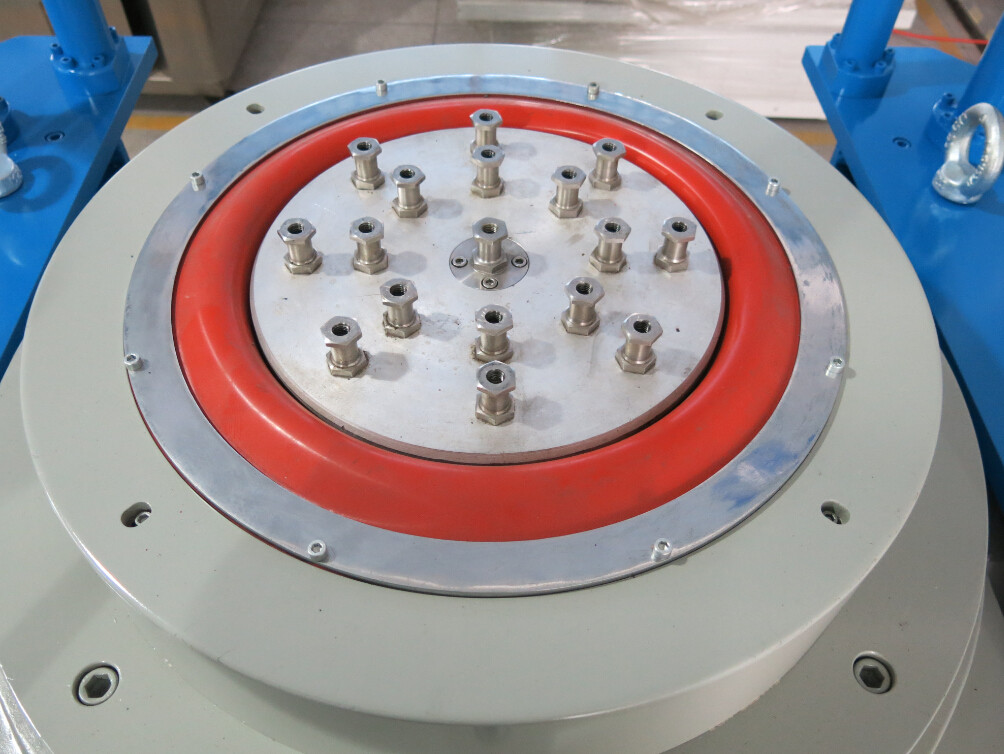

| Bewegende spoeldiameter (werkplaatsdiameter) | 150 mm | ||||||||
| Bewegende spoelmassa | 3 kg | ||||||||
| Maximale belasting (bewegende spoel) | 50 kg | ||||||||
| Mezzaschroef | 13 × M8 | ||||||||
| Magnetische fluxlekken | < 10 gauss | ||||||||
| Afmetingen | 750 mm × 560 mm × 670 mm (verticale machine) | ||||||||
| Gewicht | Ongeveer 460 kg. |
| Uitgangsvermogen | 4 KVA |
|---|---|
| Uitgangsspanning | 100 V |
| Uitgangsstroom | 30 A |
| SNR (signaal/geluidsverhouding) | ≥ 65 dB |
| Harmonische vervorming (weerstandsbelasting) | < 1,0% |
| Meesfout van de uitgangsspanning | ≤ 5% |
| Uitgangsstroommetingsfout | ≤ 5% |
| Grensfactor van de uitgangsstroom | ≥ 3 |
| DC-stabiliteit | Nulverschuiving ≤ 50 mV / 8 h bij uitgang |
| Frequentie-respons (53500 Hz) | ± 3 dB |
| Afmetingen van de vermogenversterker | 720 × 545 × 1270 mm |
| Gewicht | 230 kg |
| Functie | Temperatuur, luchtdruk, verplaatsing, overspanning, overstroom, invoeronderspanning, externe storing, stroomvoorziening, logica en bescherming tegen ongelijke invoer. |
|---|
- UL 1642:2012 Standard voor lithiumbatterijen
- UL 2054:2012 ¢ Batterijen voor huishoudens en bedrijven
- UN38.3 (2012) Deel 3 Voorstel voor het vervoer van gevaarlijke goederen: test- en standaardhandleiding
- IEC 62133:2012 ¢ Veiligheidsvoorschriften voor batterijen en batterijpakketten die alkalische of zure elektrolyten bevatten
- IEC 62281:2004 Vaststelling van de veiligheidseisen bij het vervoer van lithiumbatterijen en batterijen
- IEC 60086:2007 Galvanische cellen deel 4: veiligheidseisen voor lithium-ionbatterijen
- GJB150, GJB360, GJB548, GJB1217, MIL-STD-810F, MIL-STD-883E, enz.
Product Highlights
ES-3 verticale elektrodynamische vibratieschudder levert 100 g versnelling, 5-3500 Hz, 3,5 kg spoel, voldoet aan MIL-STD-810F/883E. ISO CE-gecertificeerd, ideaal voor batterij- en betrouwbaarheidstests met aangepaste opties.
