10000N mechanisch Shaker Table, Willekeurige de Trillingslijst van AC380V
Productdetails
| trilling richting: | XYZ-as | trillingsgolf: | Willekeurige sinus |
|---|---|---|---|
| Verplaatsing: | 51 mm | Tafelgrootte: | 800*800mm |
| Sollicitatie: | volgens uw CAD-tekeningbestand | Stroom: | AC380V 3-fase 5-lijnen |
| Markeren |
AC380V mechanische schudbekerlijst,10000N mechanische schudbekerlijst,AC380V willekeurige trillingslijst |
||
Productbeschrijving

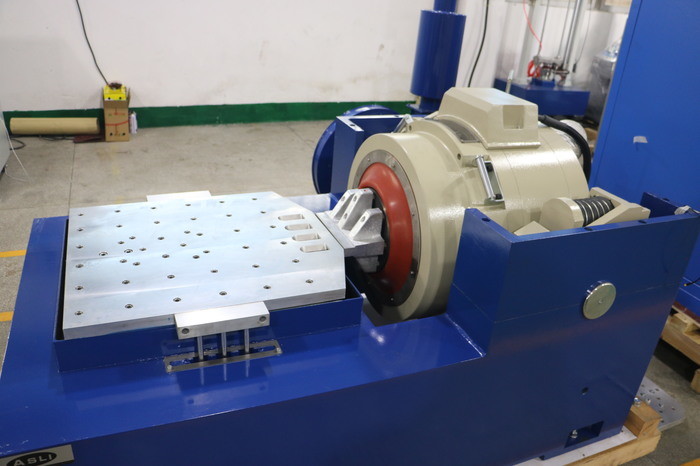

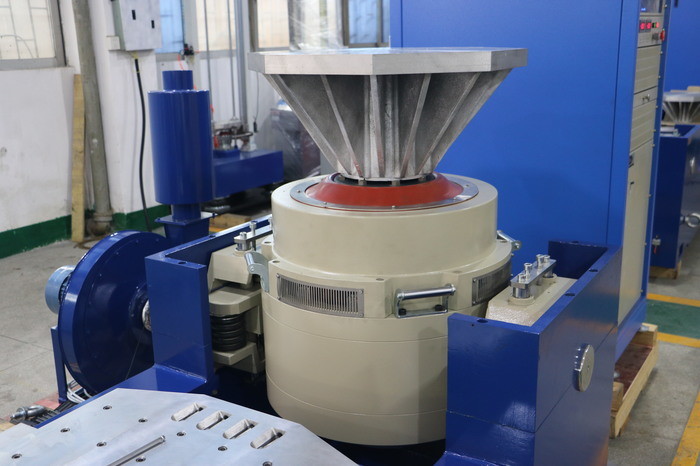

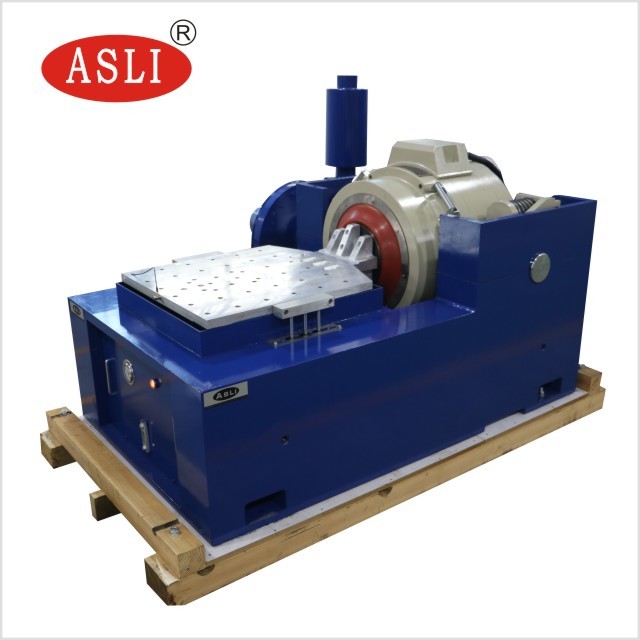

De 10000N Mechanische Shaker Tafel (AC380V) is een hoogfrequente XYZ-as vibratietester ontworpen voor willekeurige, sinusvormige en mechanische schoktesten. Het levert nauwkeurige, herhaalbare vibratiesimulatie voor productbetrouwbaarheid en duurzaamheidsevaluatie in industriële en productieapplicaties.
| Model | Nominale Sinuskracht (N) | Nominale Willekeurige Kracht (N) | Frequentiebereik (Hz) | Nominale Acceleratie (m/s²) | Nominale Snelheid (m/s) | Nominale Verplaatsing (p-p) mm | Max. Belasting (Kg) | Bewegende Spoel (Kg) | Afmeting Bewegende Spoel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| Model | Bankafmeting (mm) | Frequentiebereik (Hz) | Gewicht Bewegende Delen (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5–1000 5–1500 5–2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5–1000 5–1400 5–2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5–1000 5–1500 5–2000 |
19.3 23.1 27.0 |
| Model | Gewicht (kg) | Max. Frequentie (Hz) | Bankafmeting |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
Ondersteunt sinus-, willekeurige, resonantiezoek- en vasthoudmodi, typische impact en wegsimulatiemodi voor uitgebreide vibratietesten.
De centrale luchtvering biedt grote statische stijfheid, kleine dynamische rigiditeit en sterke draagcapaciteit met uitstekende amplitude-veranderingsrespons.
Dubbel magnetisch ontwerp vermindert fluxlekkage, en het magnetische veld is uniform opgelost om sterke elektromagnetische veldcontrole circuitinterferentie te bieden.
Veelgestelde Vragen:
V1: Wat is een Elektrodynamische Vibratieshaker?
RE: Een elektrodynamische vibratieshaker is een testsysteem dat wordt gebruikt om vibratieomstandigheden te simuleren die producten kunnen ervaren tijdens transport, gebruik of service. Het wordt veel gebruikt voor betrouwbaarheids-, duurzaamheids- en kwalificatietesten.
V2: Welke producten kunnen worden getest?
RE: Het kan worden gebruikt voor elektronische componenten, auto-onderdelen, batterijen, lucht- en ruimtevaartcomponenten, elektrische producten, verpakkingen, communicatieapparatuur en andere producten die vibratietesten vereisen.
V3: Welke vibratietesten kan de shaker uitvoeren?
RE: Afhankelijk van de systeemconfiguratie kan het sinusvibratie, willekeurige vibratie, schoktesten, resonantiezoekingen, frequentiesweeps en andere programmeerbare vibratietesten uitvoeren.
V4: Wat is de maximale testfrequentie?
RE: De maximale frequentie is afhankelijk van het model en de configuratie. Verschillende shaker-modellen zijn beschikbaar voor verschillende frequentievereisten. Geef alstublieft uw vereiste frequentiebereik op, zodat we een geschikt model kunnen aanbevelen.
V5: Hoe selecteer ik het juiste shaker-model?
RE: De belangrijkste factoren zijn:
- Maximaal gewicht van het monster
- Afmetingen van het monster
- Vereiste vibratierichting
- Frequentiebereik
- Maximale acceleratie
- Verplaatsing
- Vereiste vibratieteststandaard
Op basis van deze parameters kunnen we een geschikt shaker-systeem aanbevelen.
V6: Kan de shaker zowel verticale als horizontale vibraties uitvoeren?
RE: Ja. Afhankelijk van de configuratie kan het systeem worden geleverd met een verticale testopstelling, een horizontale testopstelling, of beide.
V7: Kan het willekeurige vibratietesten uitvoeren?

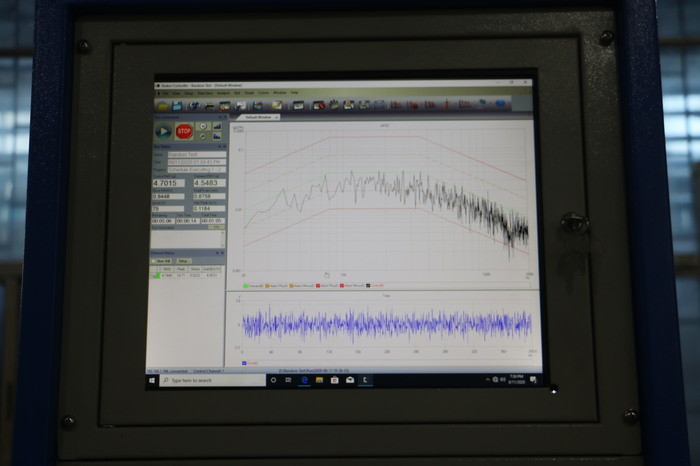

RE: Ja. Een geschikte vibratiecontroller kan worden geconfigureerd voor willekeurige vibratietesten, inclusief PSD-gebaseerde testprofielen.
V8: Kan het schoktesten uitvoeren?
RE: Ja, mits het geselecteerde shaker-systeem voldoende kracht, verplaatsing en acceleratiecapaciteit heeft voor het vereiste schokprofiel.
Een elektrodynamische vibratieshaker biedt verschillende voordelen voor hoogfrequente vibratietesten:
- Breed frequentiebereik: Geschikt voor zowel laagfrequente als hoogfrequente vibratietesten, vooral voor elektronische en auto-onderdelen.
- Hoge regelaccuraatheid: Frequentie, acceleratie, verplaatsing, snelheid en testduur kunnen nauwkeurig worden geregeld.
- Snelle respons: Het elektrodynamische aandrijfsysteem reageert snel op regelsignalen, waardoor het geschikt is voor sweep vibratietesten.
- Stabiele vibratie-uitvoer: Gesloten-lusregeling helpt stabiele vibratieniveaus gedurende de test te handhaven.
- Programmeerbare testen: Testparameters zoals frequentiebereik, sweep-snelheid, acceleratie en aantal cycli kunnen automatisch worden geprogrammeerd.
- Geschikt voor hoogfrequente testen: Bijzonder geschikt voor PCB/PCBA, auto-elektronica, sensoren, connectoren, batterijen en andere elektronische componenten.
- Hoge automatisering: Testprogramma's kunnen worden opgeslagen en automatisch worden uitgevoerd, wat de test-efficiëntie en herhaalbaarheid verbetert.
Naast vibratietesters omvat ons productassortiment ook:
- Temperatuur / Vochtigheid Testserie: Temperatuur-vochtigheid testkamer, walk-in stabiliteitskamer, thermische schoktestkamer, temperatuur-vochtigheid UV-testkamer, ramp rate temperatuurkamer.
- Verouderingstestserie: Hoge temperatuur oven, vacuümdroogoven, luchtventilatie verouderingstestkamer, stoomverouderingstestkamer, ozontestkamer, burn-in testapparatuur.
- Weersimulatietestserie: Regen-sproeitestkamer, stof testkamer, xenonlamp verouderingstestkamer, UV-bestendigheidstestkamer.
- Mechanische Testserie: Vibratietestmachine, valtestmachine, bump testmachine, acceleratie mechanische schoktester, en meer.
Producthoogtepunten
10000N mechanische schudtafel met XYZ-as, willekeurige sinustrilling, verplaatsing van 51 mm, tafel van 800x800 mm. Ideaal voor het testen van LED's en auto-onderdelen. AC380V 3-fase voeding. Beschikt over multi-mode regeling, sterk draagvermogen en interferentiecontrole. Aangepaste opties beschikbaar.
