Onderaan de trilling tester.pdf van het ladingsdossier S-3A
Voor trillingsproefsysteem, gelieve voorbereid te worden op hieronder en verzend uw onderzoek, zullen wij torecommond u geschikt model dat helpen
Specimenbeschrijving
De Massa van de specimentest
Specimenafmetingen
Testprofiel als beschikbaar
Maximum versnelling van test
X, Y, z-richtingstest of slechts z-richtingstest
Het modelspecificatie Proefsysteem Dynamisch Aangepast Shaker Table With Sample Fixutre van de Luchtkoelingstrilling
| Systeemspecificatie | |||
| Systeemmodel: | S 3 | ||
| Frequentiegebied: | 3~3500 | ||
| Geschatte Kracht | Sinus N | 3000 | |
| Willekeurig N | 3000 | ||
| Schok N | 6000 | ||
| Maximumacc. | sinus (m/s2) | 1000 | |
| Willekeurig (m/s2 rms) | 1000 | ||
| Schok (m/s2) | 2000 | ||
| Maximumvel. | sinus (m/s2) | 1.6 | |
| Schok (m/s2) | 1.6 | ||
| Maximumdisp. | Maximumreis mm (pp) |
25 | |
| Bewegende Rol | 3.5kgs | ||
| Afmeting van het bewegen van rol | Dia 230mm | ||
| Max Load: | 100kgs | ||
Andere de schudbekerselecties van de availabeltrilling
| Model |
Geschatte Sinus Kracht (n) |
Geschatte Willekeurig Kracht (n) |
Frequentie Waaier (Herz) |
Geschatte Versnelling (m/s2) | Geschatte Snelheid (m/s) |
Geschatte verplaatsing (pp) mm |
Max. Lading (Kg) | bewegende rol (Kg) |
Afmeting van Bewegende rol (mm) |
| S-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| S-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| S-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| S-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| S-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| S-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| S-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| S-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| S-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| S-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| S-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| S-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| S-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| S-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| S-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| S-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| S-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| S-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Trillingsvoorbeeld voor het Willekeurige testen
Eigenschappen:
1. Goed ontworpen dynamisch cirkelskelet, met een hogere frequentie van de stadium asresonantie.
2. Twee-magnetische kring, de lage, compacte structuur van de magnetische stroomlekkage en rationeel.
3. De rollagers van de tuimelschakelaarstaaf rechtstreeks en de invoer-georiënteerde samengestelde richtlijn van de lichaamsstijfheid, zonderlinge ladingscapaciteit.
4. De stichting van de tapisolatie gewijd aan hormoongebruik, de installatie van mobiel gemak.
5. Geavanceerde technologiebeweging rond het systeem om ervoor te zorgen dat de dynamische cirkel van hoge betrouwbaarheid.
6. Het nieuwe buisontwerp en verbetert het het koelen effect.
7. De statische stijfheid, dynamische stijfheid die van de lager kleine ballon, de capaciteit van de trillingslijst opheft, verbetert prestaties met lage frekwentie. Technische Parameters van Horizontale Trillingslijst (de astest van X, y-)
Technische Parameters van Verticale Trillingslijst (Z, astest):

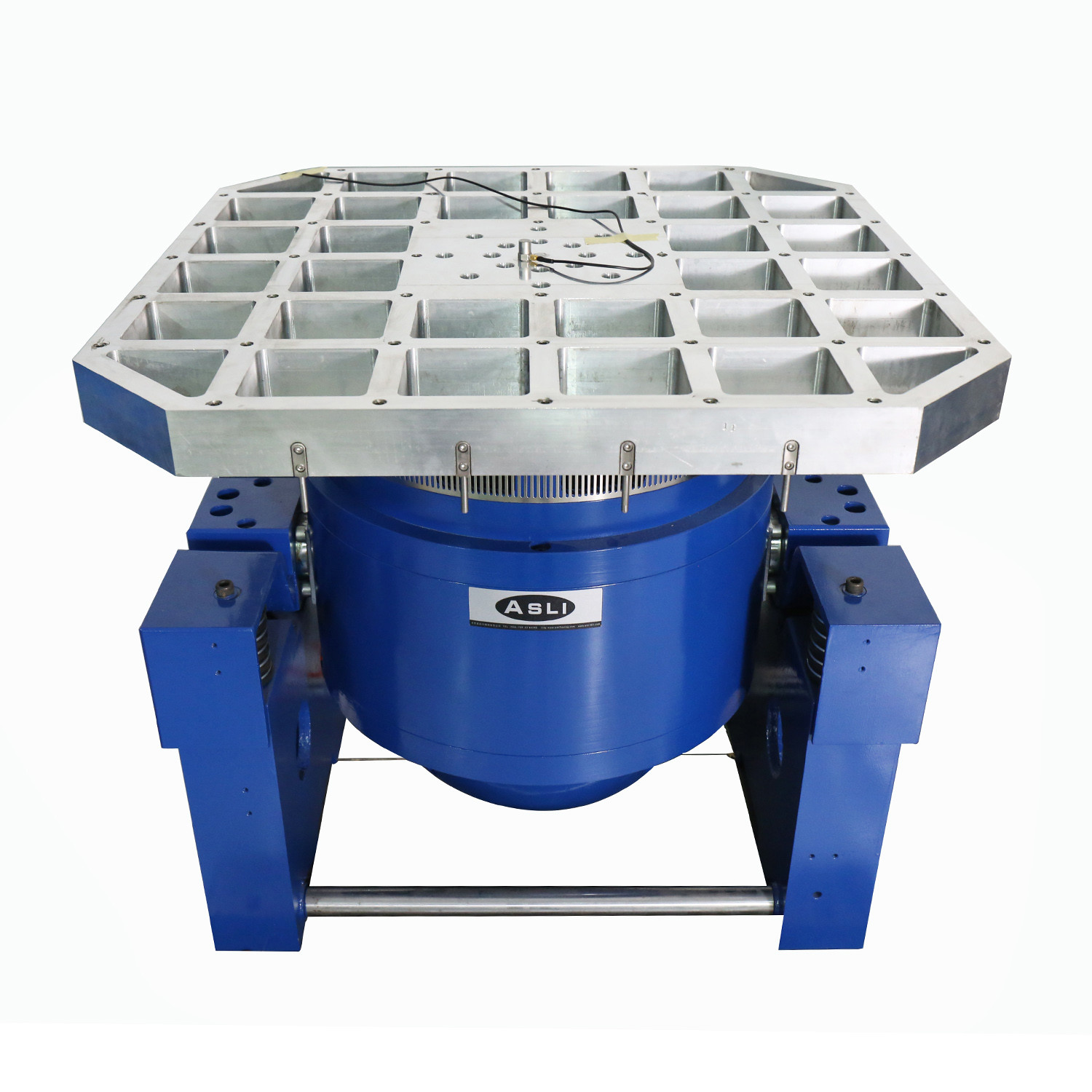

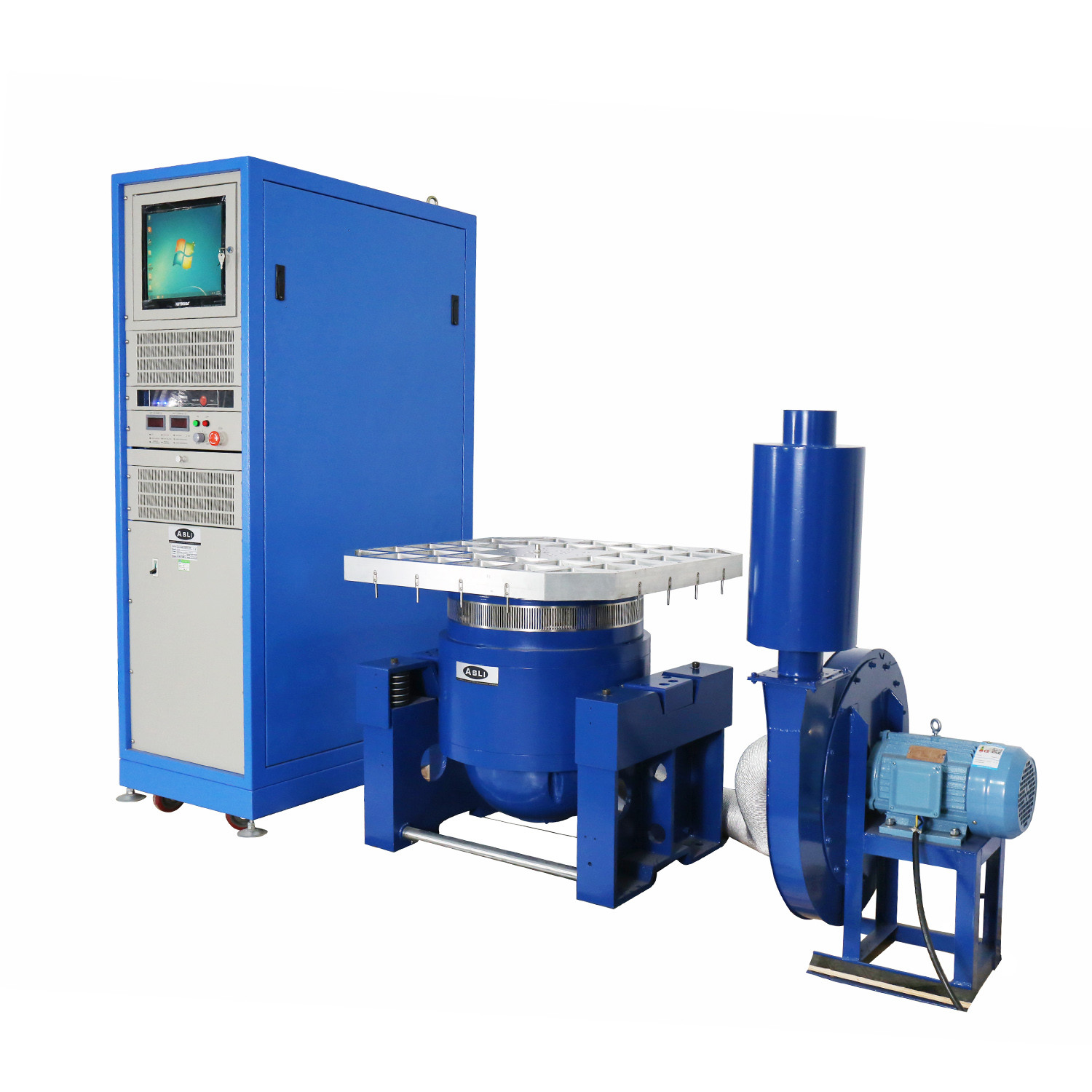

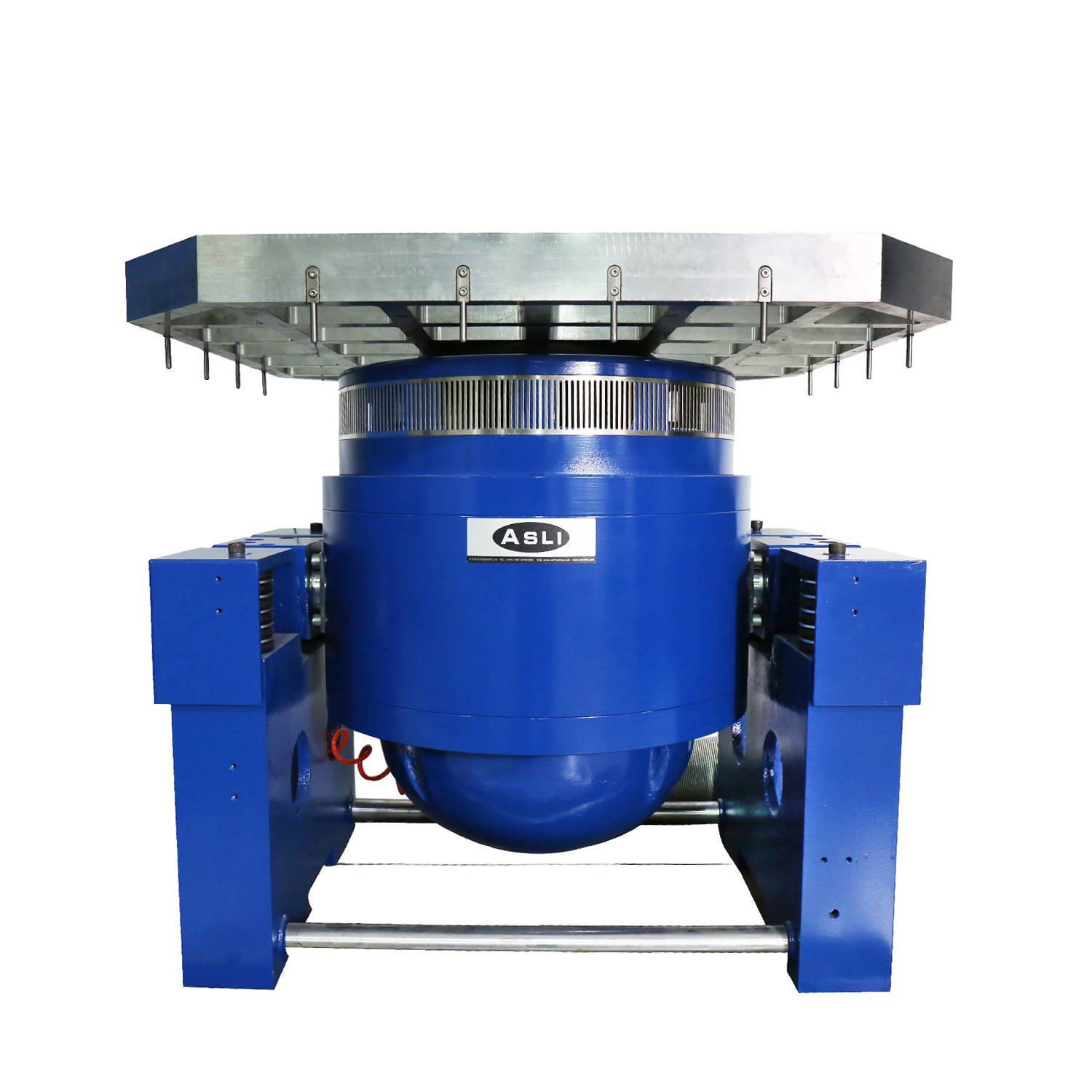

Pics voor verwijzing:
Verpakkingsbeeld:
Om het even welk vragen van de Trillingsshaker vibration test system dynamic van de Luchtkoelings Hoge Frequentie de Schudbekeronthaal aan contact
