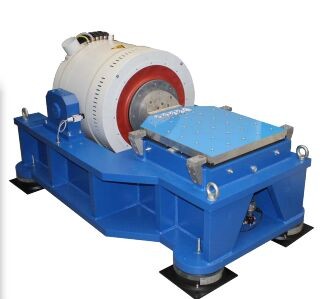

3500hz sinustrilling het Testen Machine, 3000N Eleltrodynamisch Shaker Table

Download Productgegevensblad (PDF)

Wij zijn een fabrikant van elektrodynamische High Frequency Vibration Tester / High Frequency Vibration Fatigue Tester serie producten.met een vermogen van niet meer dan 50 W,zelfgegenereerde skelet actiekringe,luchtondersteuning,rollagers en lineaire begeleiding, entrunnion isolatieDeze systemen kunnen X-, Y- en Z-sinusoïdale trillingen met drie assen en breedbandrandom trillingen uitvoeren, evenals klassieke pulstesten (half-sinus, trapezium,de zadentandgolf) en schokrespons spectrumonderzoeken.

Deze producten worden op grote schaal gebruikt in de nationale defensie, wapens, luchtvaart, ruimtevaart, communicatie, elektronica, elektrische apparaten en huishoudelijke apparaten.

1. Goed ontworpen dynamisch cirkel skelet met een hogere fase axiale resonantie frequentie.
2. Twee-magnetische circuits met een laag magnetisch fluxlek, compacte en rationele structuur.
3. Rocker rod rollagers met een rechte en importgerichte composiet lichaam stijfheid oriëntatie, met een uitstekende excentrische laadcapaciteit.
4. Trunnion isolatie fundering gewijd aan hormoon gebruik, met handige mobiele installatie.
5. Een geavanceerd verplaatsingssysteem zorgt voor een hoge betrouwbaarheid van de dynamische cirkel.
6. Nieuw kanaalontwerp verbetert het koeleffect.
7. De statische stijfheid en de dynamische stijfheid van de dragende kleine ballon verhogen de trillingstafelcapaciteit en verbeteren de prestaties bij lage frequentie.

1. Nominale kracht:Sinuskracht 3000N; willekeurige kracht 3000N; schokkracht 6000N
2. Frequentiebereik:3 Hz tot 3500 Hz; vaste frequentie, heen en weer vegen, sinus, willekeurig, schok
3. De frequentiemodus van de sweep:Lineair, logaritmisch, heen en weer vegen, vaste frequentie
4. Frequentie van het schuiven:1 tot en met 32767
5. Frequentietijd:Vaste frequentie / enkelvoudige 1·3600 minuten; sweepfrequentiecurves kunnen worden weergegeven
6. Max. versnelling:1000 m/s2 (zonder belasting)
7. Max. snelheid:1.6 m/s
8. Max. verplaatsing:25 mm p-p (zonder belasting), dubbele piek
9. Verplaatsing bij inslag:25 mm
10. Gewicht van de bewegende spoel:3.5 kg
11. Vibratierichting:Verticaal
12. Vibratiegolf:Sineus, willekeurig, schok
13. Diameter van de bewegende spoel:Φ150 mm
14. Dimensie van het trillingssysteem:W750 × H599 × D680 mm
15. Gewicht van het trillingssysteem:490 kg

1. Een dubbele magnetische circuitstructuur zorgt voor een hoge magnetische veldintensiteit en vermindert het fluxlekken.
2. U-type veer, rollen en lineair lager bieden een sterke weerstand tegen afbuigende belasting.
3. Het trillingssysteem werkt stabiel, zelfs onder zware belasting, zonder dat er een speciale fundering nodig is.
4. Er zijn beschermingsinrichtingen voorzien voor omstandigheden van overhitte, overbelasting, overstroom, overspanning en oververplaatsing van de trillingstest.Elektrische netbeschermingsinrichtingen voor overspanningBescherming van de aandrijflijn omvat de bescherming tegen stroombeperking, zachte start, overtemperatuur, kortslag en modulefout.
5. Kan sinus, willekeurige en impact tests uitvoeren.
6. Dit systeem heeft minimale eisen voor spanningsschommelingen ¥ ≤ ± 10% is aanvaardbaar.
7. Dit systeem heeft minimale eisen aan de aardingsweerstand.
8. Hoge betrouwbaarheid, met name geschikt voor langdurig gebruik.

1. Binnen een kleine laadbank worden hogere versnelling en werkfrequentie gerealiseerd, waardoor de laadcapaciteit en de prestaties van de gehele machinebank worden verbeterd.
2. De horizontale bank en de trillingsbank zijn een integraal type met een perfecte structuur, gemakkelijk te installeren en aan te passen.
3. Statische drukbaan, V-vormig, hellingsbestendige en vooringenomen belastingsbestendige, ingebouwde oliepomp, goede structuur en eenvoudige bediening.

VT verticale verlengde bank en gespecificeerde klemmen zijn nauwkeurig berekend en uitgebreid ontworpen om ervoor te zorgen dat de klant de beste prestaties krijgt volgens een perfecte structuur,materiaal van hoge kwaliteit, en vakmanschap.

Als u vragen heeft over deElektrodynamische hoogfrequente mechanische testmachine trillingsvermoeidheidstesterVoel je vrij om contact met ons op te nemen.
