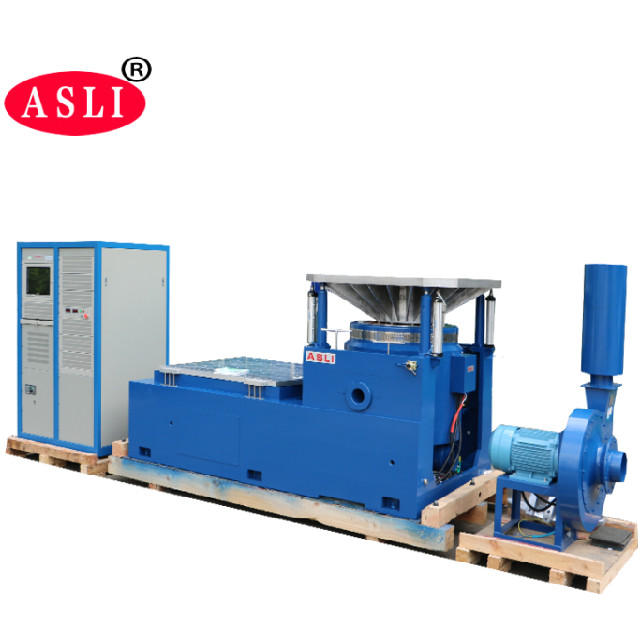

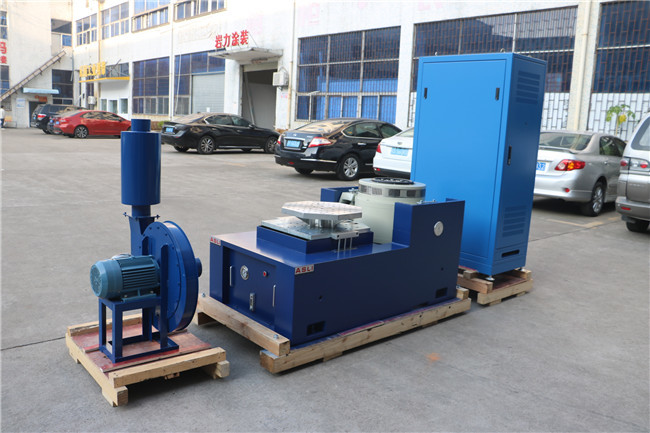

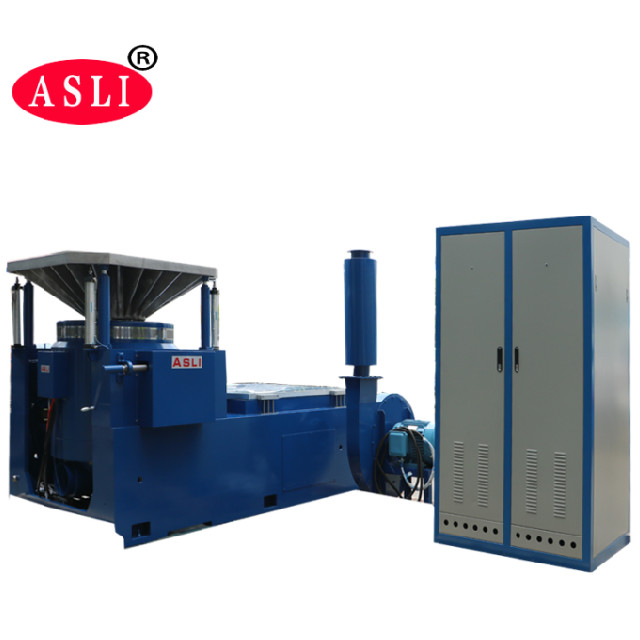

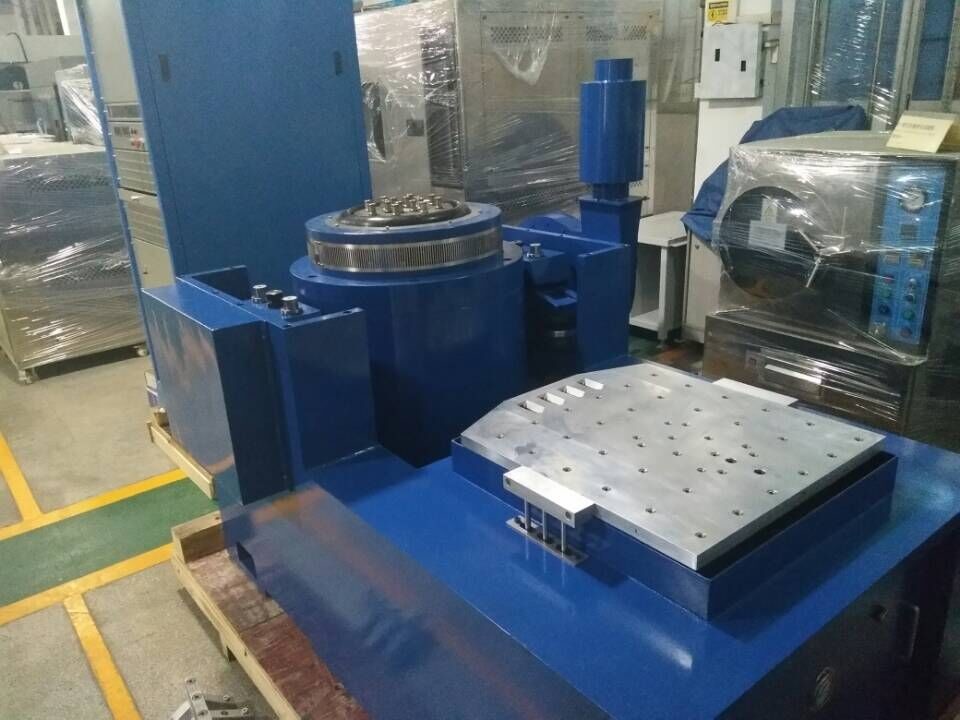

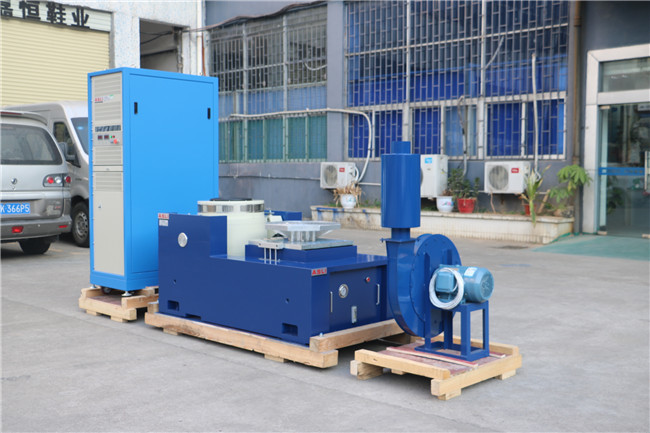

Trillingstestsysteem wordt voornamelijk gebruikt voor producten, trillings- en schokomgevingstests, screeningstests voor omgevingsstress en betrouwbaarheidstests. Elektromagnetische vibratietester volledig volgens de standaard van batterijgerelateerd testontwerp, simulatie onder de bepaalde voorwaarde van de vibratietest van de batterij, de batterij of het batterijpakket wordt op de vibratietafel bevestigd, volgens de voorgeschreven frequentie, acceleratie- en verplaatsingsmodus langs het batterijmonster. Trillingen van drie onderling loodrechte gemeten richtingen mogen niet lekken, de moed niet verliezen, niet kapot gaan, geen brand en explosie. Het toepassingsbereik van trillingstests is extreem breed, van printplaten, batterijen, vliegtuigen, schepen, raketten, raketten, auto's en huishoudelijke apparaten en andere industriële producten.
Testnormen
GB/T 31241-2014 Draagbare elektronische producten met lithiumionbatterijen en batterijveiligheidseisen
GB/T 18287-2013 De specificatie van mobiele telefoons gebruikt een lithium-ionbatterij. De vereisten voor externe kortsluiting
GB/T 8897.4-2008 Galvanische cel deel 4 de veiligheidseisen van lithium-ionbatterijen
YD/T 2344.1-2011 Communicatie ijzerfosfaat lithium-ion accupakket Deel 1: geïntegreerde accu
GB/T 21966-2008 De veiligheidseisen van lithiumbatterij en batterij tijdens transport
MT/T 1051-2007 lithium-ionbatterij gebruikt voor mijnwerkerslamp
YD 1268-2003 De veiligheidseisen en testmethoden voor lithiumbatterijen en opladers die in mobiele telefoons worden gebruikt
GB/T 19521.11-2005 Lithium-ionbatterijpak met gevaarlijke goederen, gevaarlijke eigenschappen, inspectie van veiligheidsnormen
YDB 032-2009 Communicatieback-up lithium-ionbatterijpak
UL 1642:2012 Standaard voor lithiumbatterijen
UL 2054: 2012 Huishoudelijke en commerciële batterijen
UN38.3 (2012) Deel 3: voorstel voor het vervoer van gevaarlijke goederen - test- en standaardhandleiding
IEC62133-2012 De veiligheidseisen voor batterijen en batterijpakketten die alkalische of zure elektrolyten bevatten
IEC 62281: 2004 De veiligheidseisen bij het transport van lithiumbatterijen en -batterijen
IEC 60086: 2007Galvanische cel deel 4: de veiligheidseisen van lithium-ionbatterijen
GJB150,GJB360,GJB548,GJB1217,MIL-STD-810F,MIL-STD-883E enz.
| Parameters van elektromagnetische trillingsgeneratoren: | ||||
| Maximale sinus-excitatiekracht | 5000Kg.f piek | |||
| De grootste willekeurige trillingskracht | 5000Kg.f r.ms | |||
| De grootste schoktrillingskracht | 10000Kg.f piek | |||
| Frequentiebereik | Gelijkstroom~4000 Hz | |||
| Maximale verplaatsing | 75 mm pp (piek-tot-piekwaarde) | |||
| Maximale snelheid | 1,8 m/sec | |||
| Maximale acceleratie | 100G(980 m/s2) | |||
| Eerste resonantiefrequentie | 3500 Hz | |||
| Maximale belasting | 750 kg | |||
| Diameter bewegende spoel (werkmesadiameter) | Diameter van 450 mm | |||
| De kwaliteit van bewegende spoel | 50 kg | |||
| Maximale belasting | 750 kg | |||
| Mesa van schroef | 13 x M8 | |||
| Magnetische fluxlekkage | <10gauss | |||
| Dimensie | 800 mm x 800 mm x 800 mm (verticale machine) | |||
| Gewicht | Ongeveer 1500 kg | |||
| Het servosysteem | ||||
| Functie | Temperatuur, luchtdruk, verplaatsing, overspanning, overstroom, te lage ingangsspanning, externe fout, stuurvoeding, logica, gebrek aan gelijke ingang. | |||
| Digitale vibratiecontroller | ||||
| Hardwareconfiguratie | 2 kanaalsingang, 1 kanaalingang | |||
| Controlecomputer | Originele computers, liquid crystal display (met toetsenbord/optische muis) | |||
| Software | Chinees / Engels gebruik, analyse van het tijdsdomein en frequentiedomein, signaalbron, analyse van de sinusfrequentie, enz. WORD kan automatisch testrapporten genereren, signalen en gegevens weergeven, opslaan, de testparameters instellen en de functie analyseren. | |||
| Besturingssysteem | Windows 2000/XP | |||
| Acceleratiesensor B&W |
frequentiedomein: 1-2000 Hz gevoeligheid: 50mv/g temperatuurbereik: -24 - 250℃ |
|||
| Elektrische vereisten | ||||
| Elektrische bron | 3 fasen, 380V/50Hz | |||
