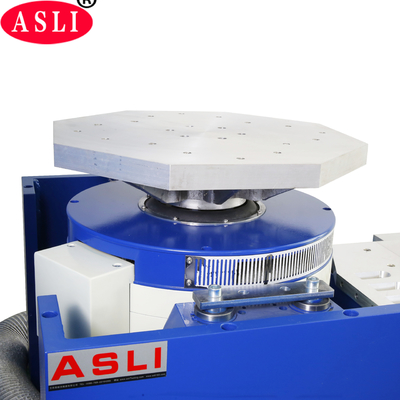

IEC 60335-2-24 IEC 60335-2-40 Verticale 3500Hz 6000N Trillingstestmachine voor Laboratorium
Technische parameters van de trillingstestmachine:
| Model |
Nominale sinus Kracht (N) |
Nominale willekeurige Kracht (N) |
Frequentie Bereik (Hz) |
Nominale versnelling (m/s2) | Nominale snelheid (m/s) |
Nominaal verplaatsing (p-p)mm |
Max. belasting (Kg) | bewegende spoel (Kg) |
Afmeting van Bewegende spoel (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |

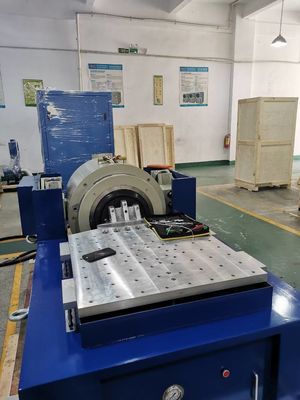

Technische parameters van horizontale Expander:
Technische parameters van verticale Expander:
Toepassing van elektrodynamische trilshaker:
Wij zijn fabrikant van hoogfrequente trillingstestmachine-serieproducten, die de 'dubbele magnetische circuitstructuur', 'zelfgegenereerde skeletactiekringen', 'Airborne Support' en 'rollagers en lineaire geleiding', 'tappenisolatie' geavanceerde moderne technologie en speciale technologie hebben aangenomen, kunnen worden voltooid in X-, Y-, Z-drieassige sinusvormige trillingstests en breedbandige willekeurige trillingstests, die moeten worden voltooid door de klassieke (halve sinus, trapeziumvormig, zaagtandgolf) puls- en schokresponsspectrumtest. Deze producten worden veel gebruikt in defensie, wapens, luchtvaart, ruimtevaart, communicatie, elektronica, elektrische apparaten, communicatie, huishoudelijke apparaten en andere gebieden.
Elektrodynamische trilshaker Testkenmerken:
1. Goed ontworpen dynamisch cirkelskelet, met een hogere axiale resonantiefrequentie.
2. Twee magnetische circuits, lage magnetische fluxlekkage, compacte structuur en rationeel.
3. Tuimelstang rollagers recht en import-georiënteerde composietlichaam stijfheidsoriëntatie, excentrische belastingscapaciteit.
4. Tappenisolatiebasis gewijd aan hormoongebruik, de installatie van mobiel gemak.
5. Geavanceerde technologie beweegt rond het systeem om de dynamische cirkel van hoge betrouwbaarheid te garanderen.
6. Nieuw kanaalontwerp en verbetering van het koeleffect.
7. Statische stijfheid, dynamische stijfheid van de lager kleine ballon, waardoor de trillingstafelcapaciteit wordt verhoogd, de prestaties bij lage frequentie worden verbeterd.
