Van de de Trillingsmachine van het hoge Frequentiepakket Gesimuleerde Vervoer Sinusoïdale de Trillingstest
De Trillingsmachine van het hoge Frequentiepakket Gesimuleerde Vervoer
Testvereisten:
1. IEC62133
2. UL1642
3. UN38.3
4. GB31241
Het hoge Frequentiepakket simuleerde volledig de Machine van de Vervoertrilling volgens het standaardontwerp batterij verwante testen, simulatie, op de bepaalde voorwaarde van de trillingstest van batterij, worden de batterij of het batterijpak bevestigd op de trillingslijst, volgens de voorgeschreven frequentie, versnelling en verplaatsings verliest de wijze langs de trilling van de batterijsteekproef van drie de wederzijds loodrechte richting gemeten batterij niet zou moeten lekken, gebroken niet hart, geen brand niet en explosie.
Technische Parameters:
Model |
Geschatte Sinus Kracht (n) |
Geschatte Willekeurig Kracht (n) |
Frequentie Waaier (Herz) |
Geschatte Versnelling (m/s2) | Geschatte Snelheid (m/s) |
Geschatte verplaatsing (pp) mm |
Max. Lading (Kg) | bewegende rol (Kg) |
Afmeting van Bewegende rol (mm) |
S-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
S-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
S-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
S-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
S-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
S-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
S-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
S-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
S-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
S-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
S-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Samenstelling van de Machine van de Trillingstest:
De trillingsproefbank, macht vergroot, koelventilator, Misstaplijst, verticale expander
Horizontale Tribuneeigenschappen:
Binnen kleine ladingsbank om hogere versnelling en het werk frequentie te realiseren, om de ladingscapaciteit en de prestaties van gehele machinebank te verbeteren.
De horizontale bank en de trillingsbank zijn integraal type, met perfecte structuur te installeren en aan te passen gemak.
Statische drukspoor, V-vorm, met capaciteit van bestand helling-bestand en bias-laadt.
Ingebouwde oliepomp, goede structuur en het gemakkelijke werken.
Verticale uit:breiden-Bankeigenschappen:
VT de verticale uit:breiden-bank en de gespecificeerde die klemmen, precisie, gedetailleerd ontwerp, wordt berekend om de klant te verzekeren verwierven de beste prestaties volgens perfect
Eigenschappen:
1. Goed ontworpen dynamisch cirkelskelet, met een hogere frequentie van de stadium asresonantie.
2. Twee-magnetische kring, de lage, compacte structuur van de magnetische stroomlekkage en rationeel.
3. De rollagers van de tuimelschakelaarstaaf rechtstreeks en de invoer-georiënteerde samengestelde richtlijn van de lichaamsstijfheid, zonderlinge ladingscapaciteit.
4. De stichting van de tapisolatie gewijd aan hormoongebruik, de installatie van mobiel gemak.
5. Geavanceerde technologiebeweging rond het systeem om ervoor te zorgen dat de dynamische cirkel van hoge betrouwbaarheid.
6. Het nieuwe buisontwerp en verbetert het het koelen effect.
7. De statische stijfheid, dynamische stijfheid die van de lager kleine ballon, de het lagercapaciteit opheffen van de trillingslijst, verbetert prestaties met lage frekwentie.

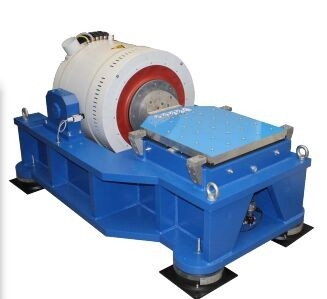

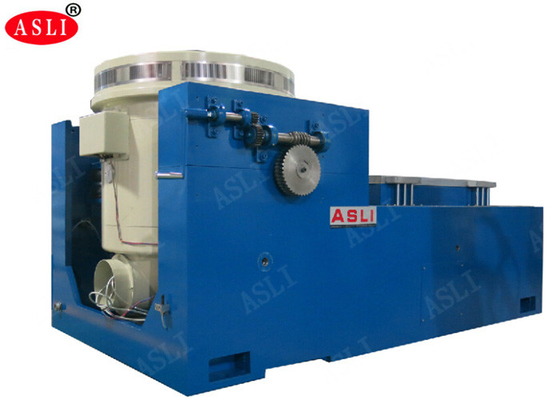

Beelden voor verwijzing:
