de Eleltrodynamische Trilling Shaker System For Auto Mobile van 10000N 3000Hz
Product Details
| sinus kracht: | legering behuizing | Snelheid: | NOKIA FWFA 473040A |
|---|---|---|---|
| Verplaatsing: | 1 LED, meerkleurig instelbaar | Frequentie: | Vloeistofstroomschakelaars |
| laden: | 270 kg | versnelling: | 100G |
| anker: | 240 mm | ||
| Markeren |
10000N het systeem van de trillingsschudbeker,3000Hz het systeem van de trillingsschudbeker,10000N eleltrodynamische schudbeker |
||
Product Description
De High Frequency Vibration Shaker maakt gebruik van geavanceerde moderne technologieën, waaronder een dubbel magnetisch circuit, zelfgenererende skeletactie cirkels, luchtsteun, rollagers en lineaire geleiding, en trunnion-isolatie. Het kan X-, Y- en Z-drie-assige sinusvormige vibratietests en breedbandige willekeurige vibratietests uitvoeren, evenals klassieke (halve sinus) puls- en schokrespons spectrumtests. Het wordt veel gebruikt in de nationale defensie, wapens, luchtvaart, ruimtevaart, communicatie, elektronica, elektrische apparaten en huishoudelijke apparaten industrieën.
- Nominale Kracht: Sinuskracht 10000N; willekeurige kracht 10000N; schokkracht 20000N
- Frequentiebereik: 3Hz tot 3000Hz — vaste frequentie, heen-en-weer sweep, sinus, willekeurig, schok
- Sweep-frequentiemodus: Lineair, logaritmisch, heen-en-weer sweep, vaste frequentie
- Sweep-frequentie Aantallen: 1 tot 32767
- Sweep-frequentietijd: Vaste frequentie / enkele 1–3600 minuten; sweep-frequentiecurves kunnen worden weergegeven
- Max. Versnelling: 1000 m/s² (ongeladen)
- Max. Snelheid: 1,8 m/s
- Max. Verplaatsing: 51 mm p-p (ongeladen), dubbele piek
- Impact Verplaatsing: 51 mm
- Gewicht van de bewegende spoel: 14 kg
- Vibratiegolf: Sinus, willekeurig, schok

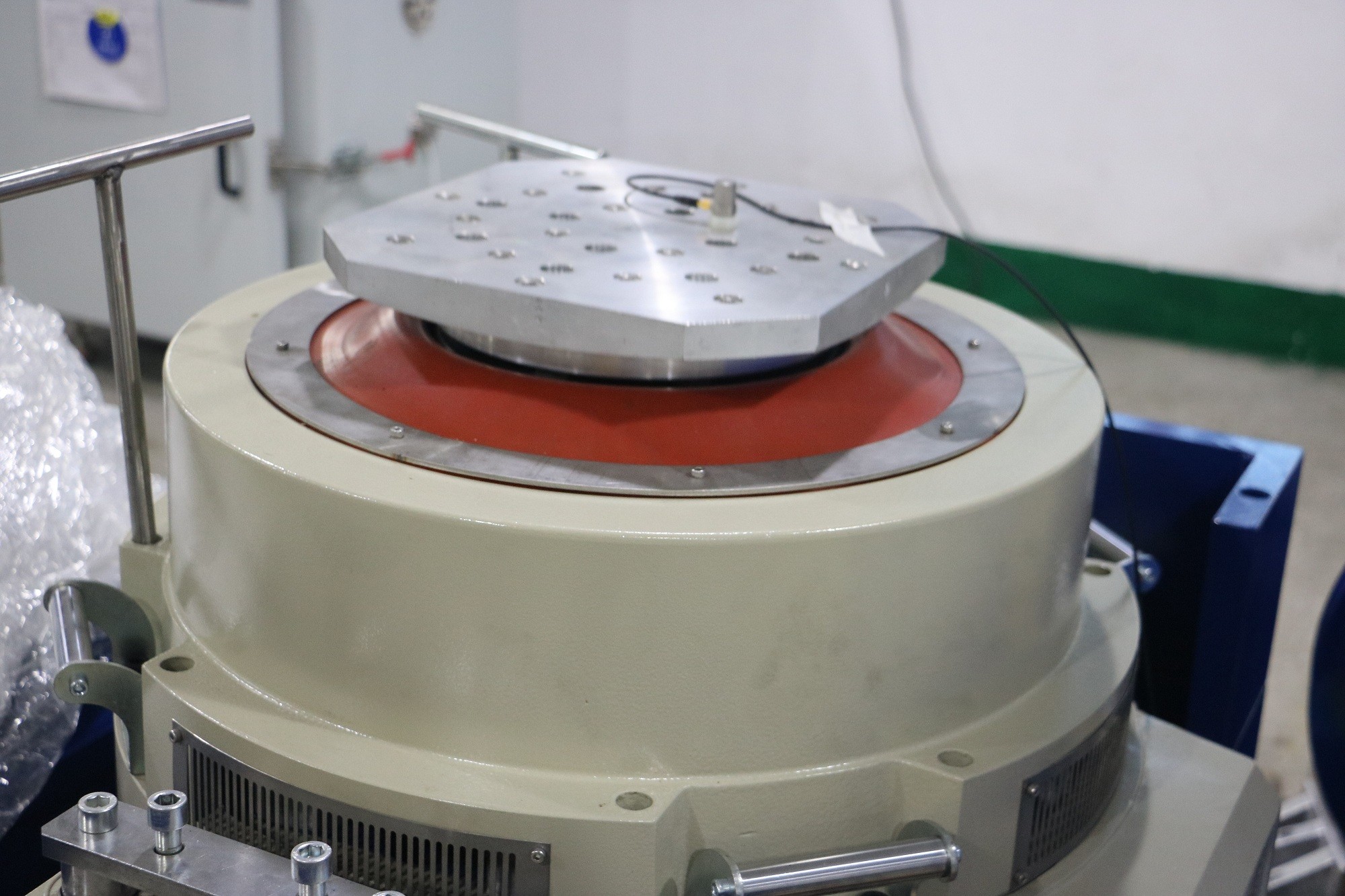

- Diameter van de bewegende spoel: Φ240 mm
- Afmetingen Vibratiesysteem: B1060 × H750 × D845 mm
- Gewicht Vibratiesysteem: 960 kg

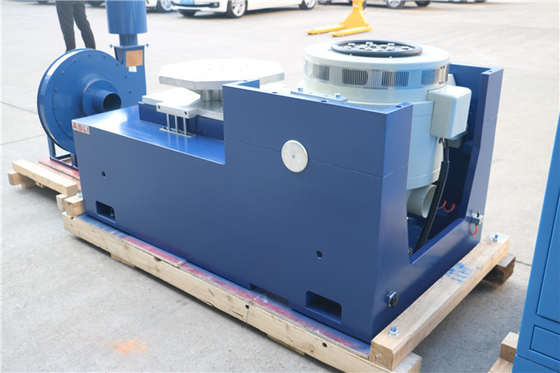

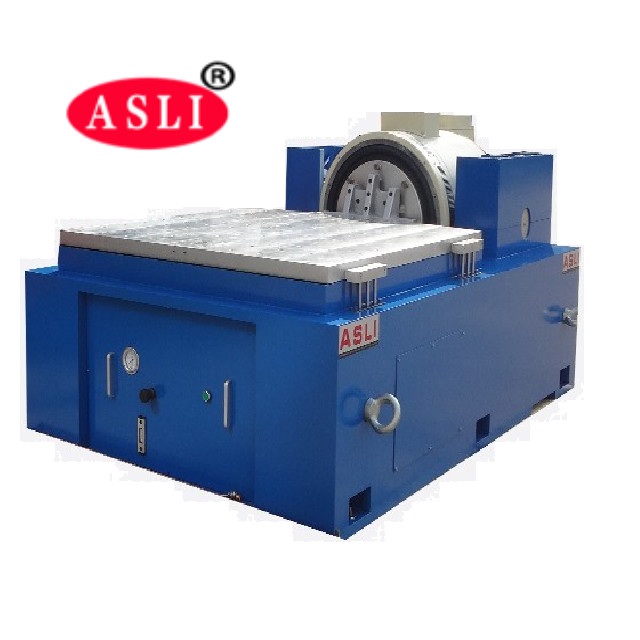

- Meegeleverde accessoires: 600 mm × 600 mm verticale expander en 600 mm × 600 mm horizontale slip tafel
| Model | Nominale Sinuskracht (N) | Nominale Willekeurige Kracht (N) | Frequentiebereik (Hz) | Nominale Versnelling (m/s²) | Nominale Snelheid (m/s) | Nominale Verplaatsing (p-p) mm | Max. Belasting (kg) | Bewegende Spoel (kg) | Afmetingen Bewegende Spoel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |

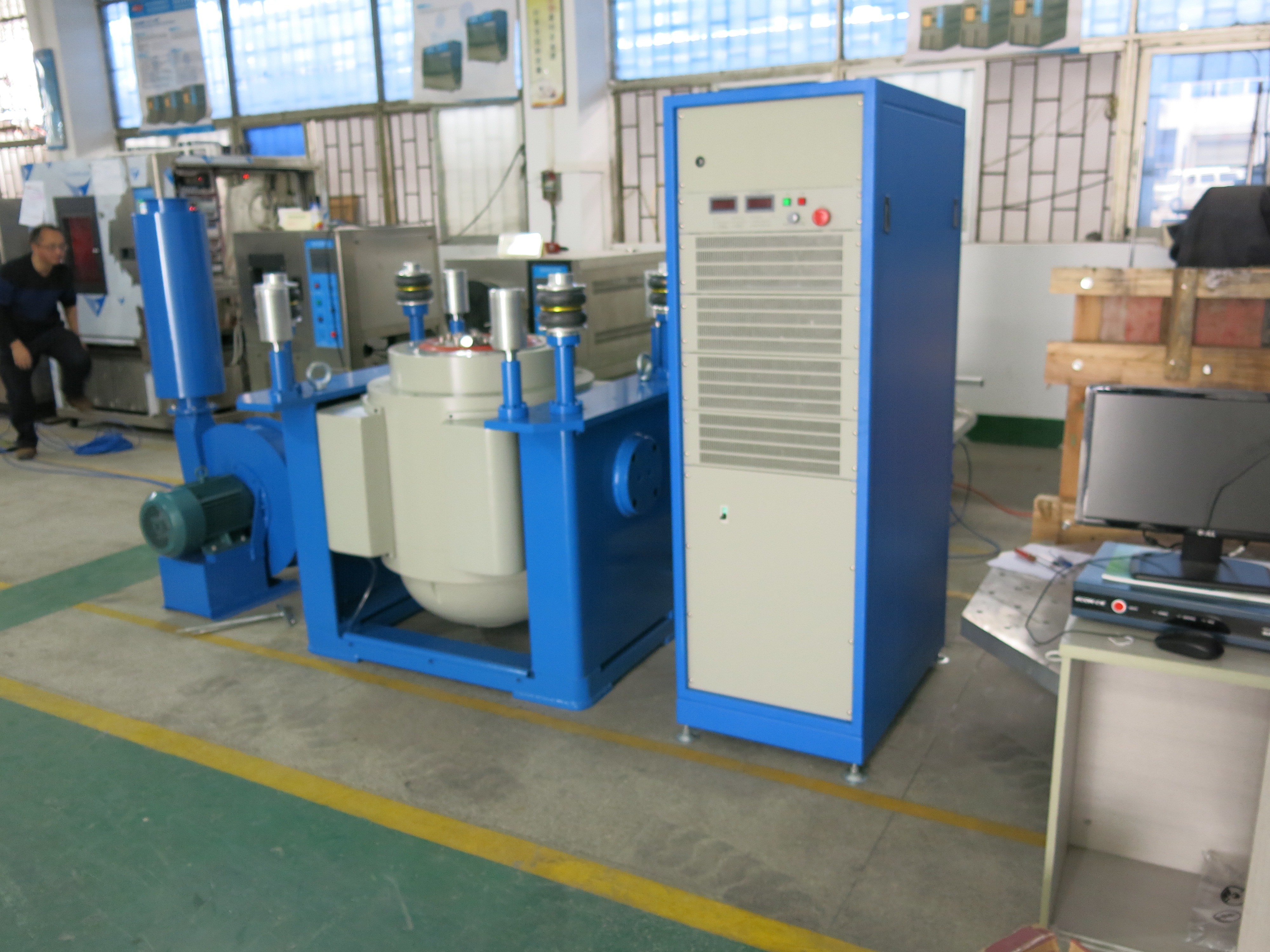

- Vibratiegenerator — 1 set
- Vibratiecontroller — 1 set
- Communicatie Verbindingskamer — 1 set
- DA-10 Eindversterker — 1 set
- Excitatie Vermogen — 1 stuk
- Stuurprogramma Software — 1 set
- Koelsysteem — 1 set
- Industriële Computer — 1 set
- Kleurprinter — 1 set (optioneel)
- Acceleratiesensor (inclusief uitvoerlijn) — 1 stuk
- Vibratie Fixture — 1 set (optioneel, volgens de testmonster)

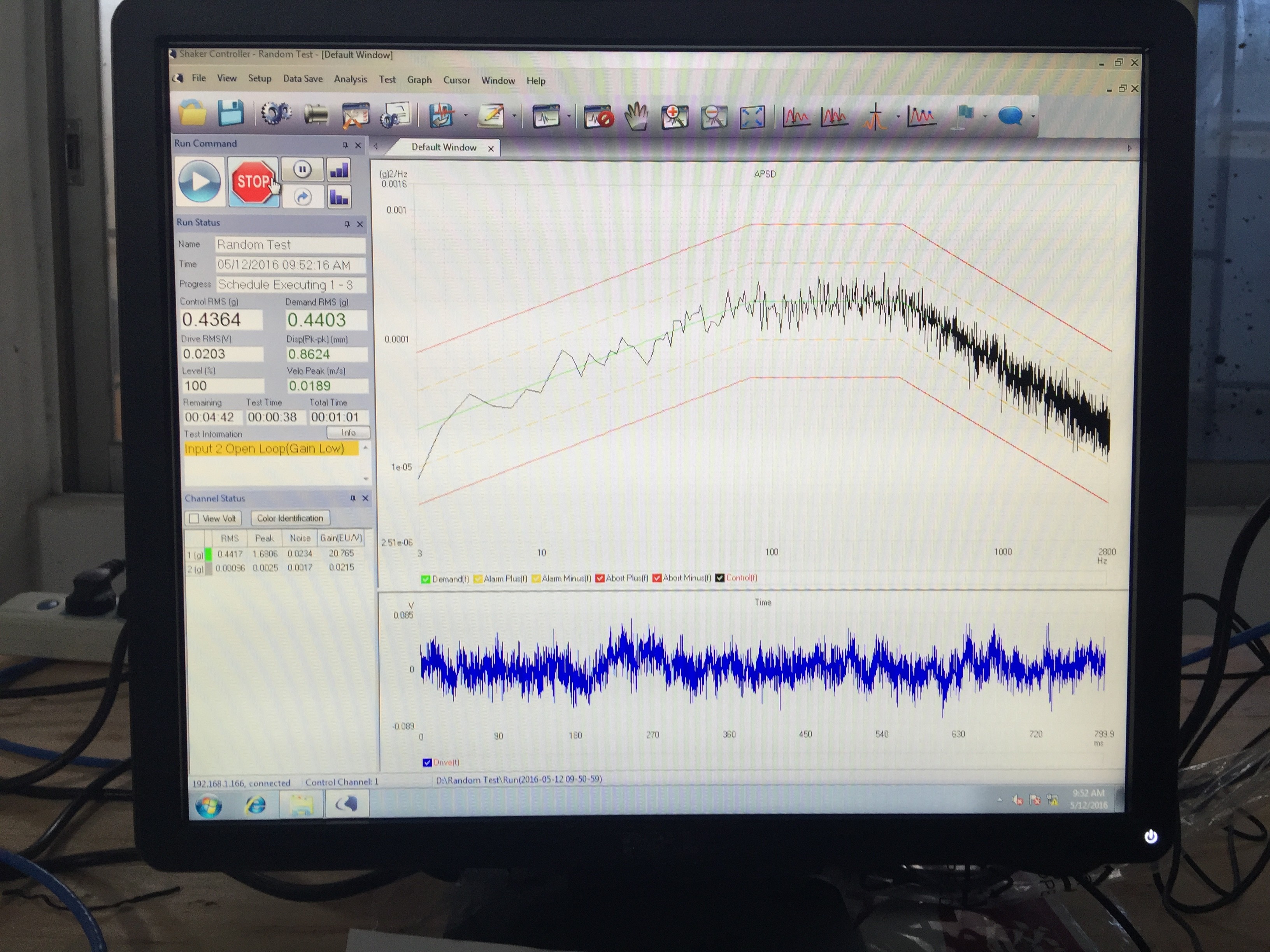

De vibratiecontroller is het nieuwste ontwerp van ons bedrijf, met een internationale geavanceerde gedistribueerde systeemarchitectuur. De kern is de nieuwste TMS320-serie 32-bits floating-point high-speed processor van TI. Testrapporten worden automatisch gegenereerd in Word-formaat. Tijdens of na het testen kan het rapport worden bewerkt en vervolgens automatisch of handmatig worden gegenereerd.
- Goed ontworpen dynamische cirkel skelet met een hogere axiale resonantiefrequentie.
- Dubbel magnetisch circuit ontwerp met lage magnetische flux lekkage, compacte structuur en rationele lay-out.
- Rocker arm rollagers met rechte en geïmporteerde composiet body stijfheid oriëntatie, die een uitstekende capaciteit voor excentrieke belasting bieden.
- Trunnion isolatie fundering speciaal voor hormoongebruik, met handige mobiele installatie.
- Geavanceerde technologie bewegend rond systeem zorgt voor hoge betrouwbaarheid van de dynamische cirkel.
- Nieuw kanaalontwerp verbetert het koelingseffect.
- Statische stijfheid en dynamische stijfheid van het lager met klein ballon effect, waardoor de draagcapaciteit van de vibratietafel wordt verhoogd en de laagfrequente prestaties worden verbeterd.
Product Highlights
10000N 3-3000Hz elektrodynamische vibratieschudder voor testen in de automobielsector. Beschikt over een anker van 240 mm, een belasting van 270 kg, een versnelling van 100 g en een verplaatsing van 51 mm. Dubbel magnetisch circuit, luchtvering, X/Y/Z-as sinus, willekeurige en schoktests. Inclusief controller, versterker, koelsysteem en software. Aangepaste armaturen beschikbaar.
