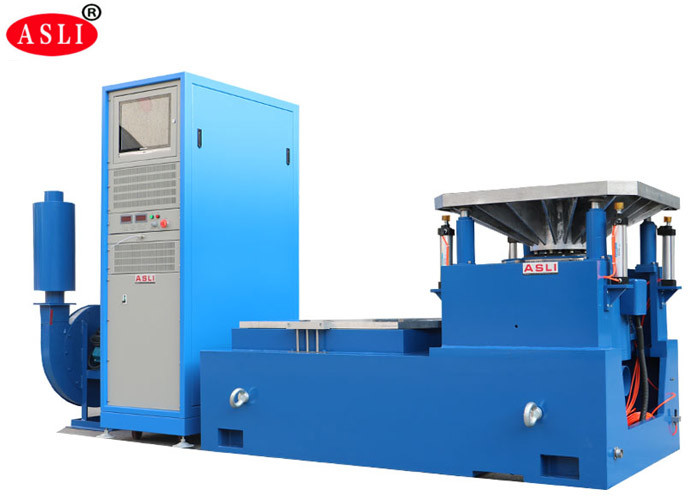

Dynamische elektrodynamische schakers 3 verschillende as programmabele industriële trillingstestapparatuur
Toepassing

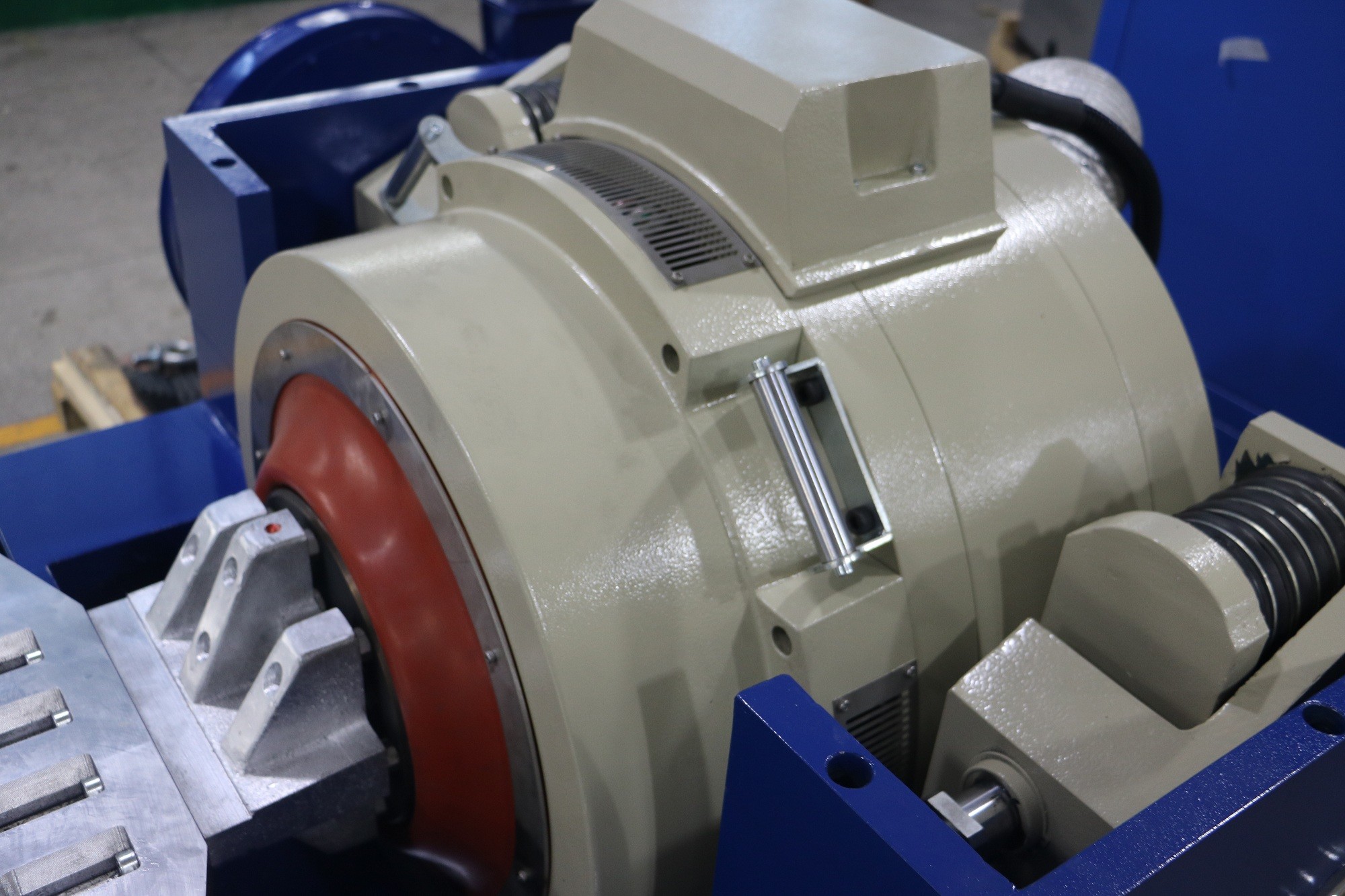

High Frequency Vibration Shaker heeft de 'dubbelmagnetische circuitstructuur', de 'zelfgegenereerde skelet actiekringe', de 'Airborne Support' en de 'rollagers en lineaire begeleiding' aangenomen."trunnion isolatie" geavanceerde moderne technologie en speciale technologie, kan worden voltooid in X, Y, Z drie-assige sinusvormige trillingen en breedband willekeurige trillingen, te voltooien door de klassieke (half-sinus) puls en schokrespons spectrum test.Het wordt veel gebruikt in de nationale verdediging., wapens, luchtvaart, ruimtevaart, communicatie, elektronica, elektrische apparaten, communicatie, huishoudelijke apparaten en andere gebieden.
(1) Nominale kracht: sinuskracht 10000N; willekeurige kracht 10000N; schokkracht 20000N;
(2) Frequentiebereik:3Hz tot 3000Hz, vaste frequentie, heen en weer vegen, sinus, willekeurig, schok
(3) Sweeperfrequentiemodus: lineair, logaritmisch, heen en weer sweepen, vaste frequentie
(4) Frequentie van het vegen Tijd: 1 tot 32767
(5) Frequentietijd: vaste frequentie/eenmalige 1-3600 minuten, kan een curve van de frequentie worden weergegeven.
(6) Maximale versnelling 1000 m/s2(niet-belast)
(7) Maximale snelheid: 1,8 m/s
(8) Max. verplaatsing: 51 mmp-p (zonder belasting), dubbele piek
(9) Schokverplaatsing: 51 mm
(10) Gewicht van de bewegende spoel:14kg
(12) Trillingsgolf: sinus, willekeurig, schok
(13) Diameter van de bewegende spoel: Φ240 mm
(14) Dimensies van het trillingssysteem: W1060xH750xD845mm
(15) Vibratiesysteemgewicht: 960 kg

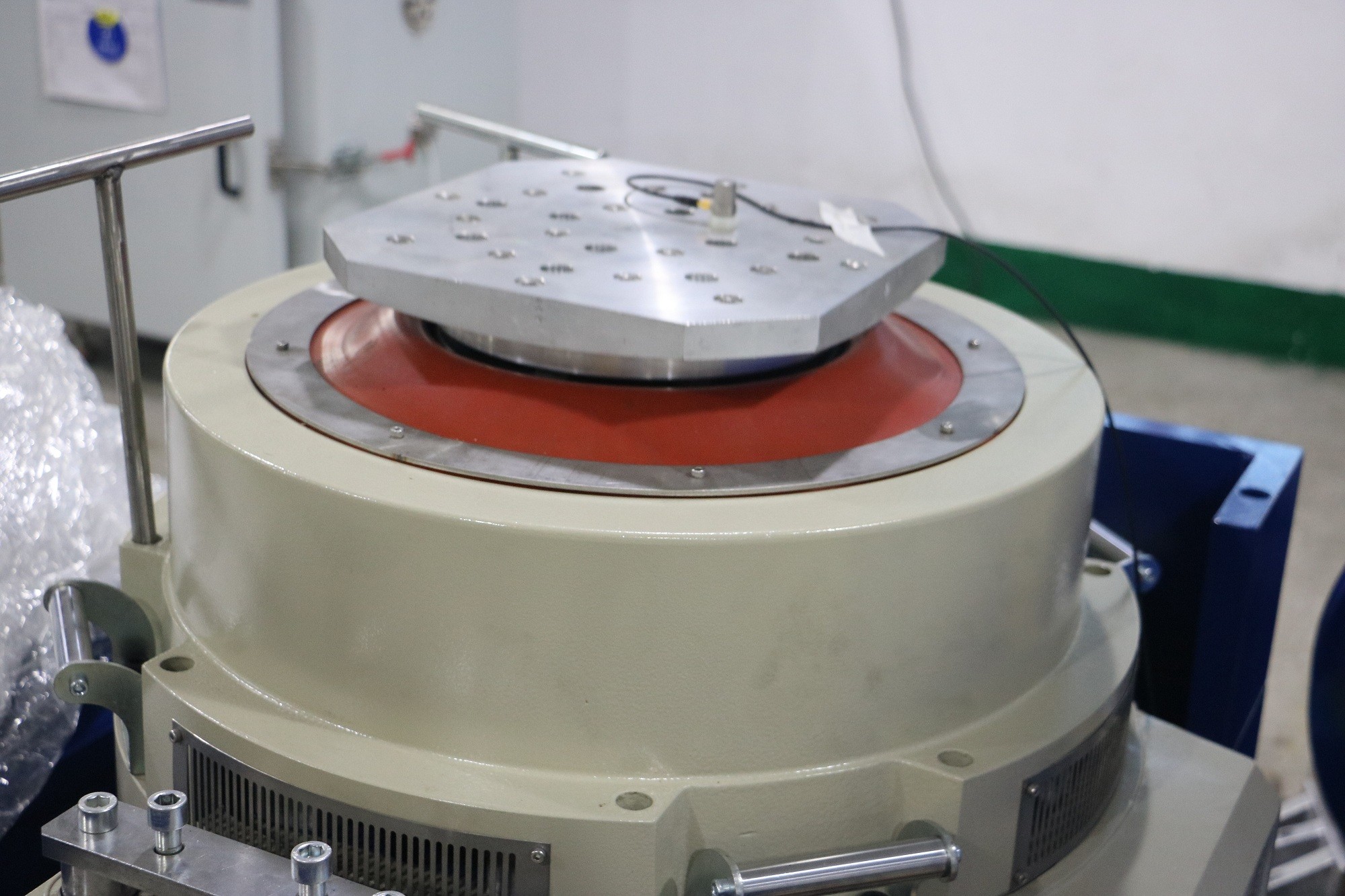

(16) Verticale expander van 600*600 mm en horizontale glijtafel van 600*600 mm
Technische parameters:
| Naam | Verpakkingsvibratietafel/vibratietafeltoetser voor auto-onderdelen | ||||||||
| Model | Nominale sinuskracht (N) | Nominale willekeurige kracht (N) | Frequentiebereik (Hz) | Nominale versnelling (m/s2) | Nominale snelheid ((m/s) | Nominale verplaatsing (p-p) mm | Max. belasting (kg) | bewegende spoel (kg) | Afmeting van de bewegende spoel (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
(1) Trillingsgenerator 1 set
(2) Trillingsregelaar 1 set
(3) Communicatieverbinding kamer 1 set
(4) DA-10 Versterker 1 set
(5) Excitatievermogen 1 pc
(7) Driver Software 1 set
(8) Koelsysteem 1 set
(9) Industriële computer 1 set
(10) Kleurenprinter 1 set (optioneel)
(11) Versnellingssensor (inclusief uitgangslijn) 1 pc
(12) Trillingsapparaat 1 set (optioneel, volgens het testmonster)

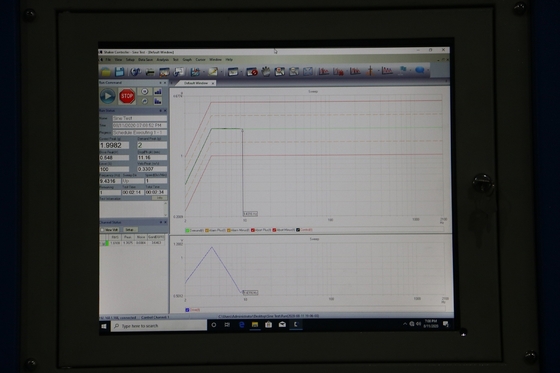

Digitale trillingsregelaar
De trillingsregelaar is het nieuwste ontwerp van ons bedrijf dat de internationale geavanceerde gedistribueerde systeemarchitectuur gebruikt.en de kern is de nieuwste TMS320 serie 32-bit zwevende punt high-speed processor van TI bedrijf. Het testrapport wordt automatisch gegenereerd in Word. Tijdens of na het testen kan het testrapport worden bewerkt en vervolgens automatisch of handmatig worden gegenereerd.
