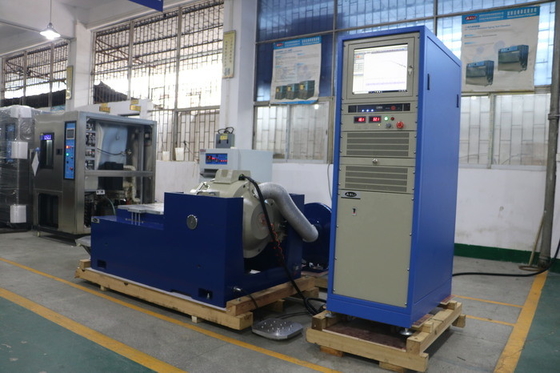

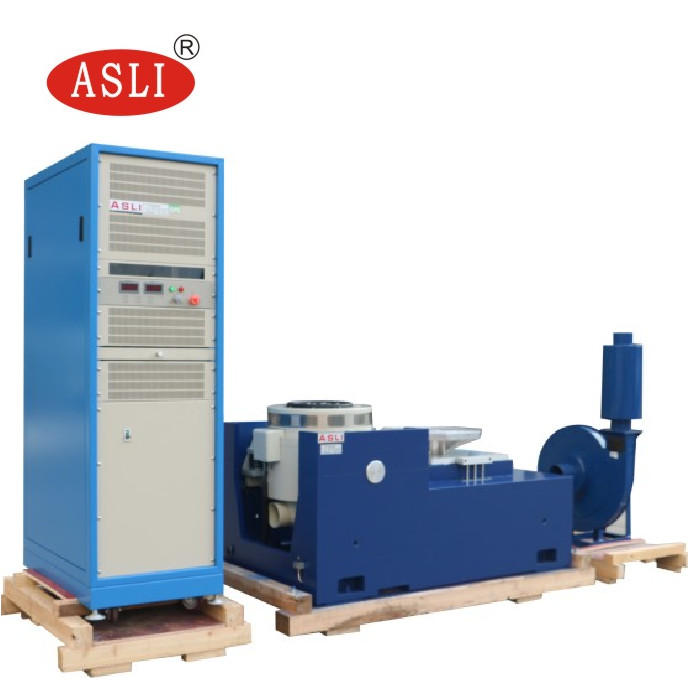

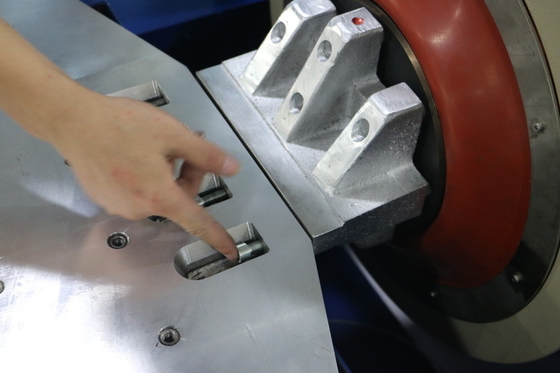

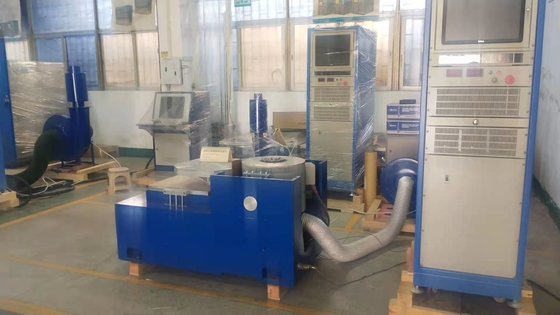

XYZ Drieassige elektrodynamische trillingstestbank met hoge frequentie
Elektrodynamische trillingen Shaker biedt een testplatform voor verpakkings- en transportsimulatie, mechanische schokken, missieprofiel en elke andere simulatie van de reële omstandigheden.Met de meest geavanceerde controller, kan het gesloten-loop systeem de echte trillingsomstandigheden op producten uit de industrieën zoals elektronica, auto, luchtvaart, luchtvaart, enz. nauwkeurig reproduceren.
Technische parameters van het trillingssysteem
| Posten | Beschrijving | |
|
Kracht (Maximaal) |
Sine | 600 kg.f piek |
| Willekeurig | 600Kg.f r.m. | |
| Schok | 600 kg.f piek | |
| Frequentiebereik | 5 tot en met 3500 Hz | |
| Max. verplaatsing | 51 mm | |
| Max. snelheid | 1.8m/s | |
| Max. versnelling | 100G (980 m/s2) zonder belasting | |
| Trillingsrichting | Verticaal en horizontaal | |
| Armature Diameter | 200mm | |
| Effectieve massa van het harnas | 6 kg | |
| Tafelschroef | 17 × M10 | |
| Max, ik ben er klaar voor.nuttige lading | 30Goed.g | |
| Magnetische lekken | < 10 gauss | |
| Frequentie van isolatie van axiale trillingen | 2.5HZ | |
| Toegelaten excentrisch moment | > 300 N.m. | |
| Afmeting | 1200 mm*790 mm*840 mm (hoofdverruimer is uitgesloten) | |
| Gewicht | 1600 kg (slip table is uitgesloten) | |
Kenmerken:
1Goed ontworpen dynamisch cirkel-skelet, met een hogere fase axiale resonantie frequentie.
2Twee-magnetische circuits, magnetische flux lek laag, compacte structuur en rationeel.
3Rocker Rod-rollagers recht en georiënteerd op import samengesteld lichaam stijfheid oriëntatie, excentrische laadcapaciteit.
4Trunnion isolatie fundering gewijd aan het gebruik van hormonen, de installatie van mobiele gemak.
5. Geavanceerde technologie bewegen rond het systeem om ervoor te zorgen dat de dynamische cirkel van hoge betrouwbaarheid.

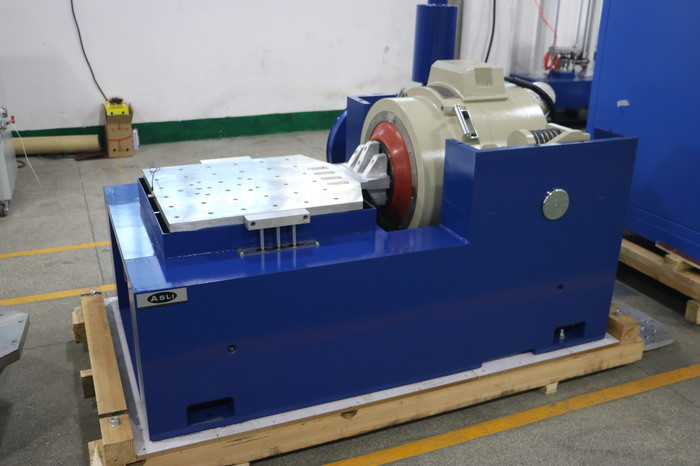

technische parameters van de horizontale expander:
| Model | Grootte van de bank (mm) | Frequentiebereik (Hz) | Gewicht van bewegende onderdelen (kg) |
| LT0303 | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
