270kg lading 1000kg. F Sinustrilling die Eleltrodynamische Machine testen
Product Details
| sinus kracht: | legering behuizing | Snelheid: | NOKIA FWFA 473040A |
|---|---|---|---|
| Verplaatsing: | 1 LED, meerkleurig instelbaar | Frequentie: | Vloeistofstroomschakelaars |
| laden: | 270 kg | versnelling: | 100G |
| anker: | 240 mm | ||
| Markeren |
1000kg.f sinustrilling het testen,270kg de trilling van de ladingssinus het testen,1000kg.f eleltrodynamische trillingsmachine |
||
Product Description

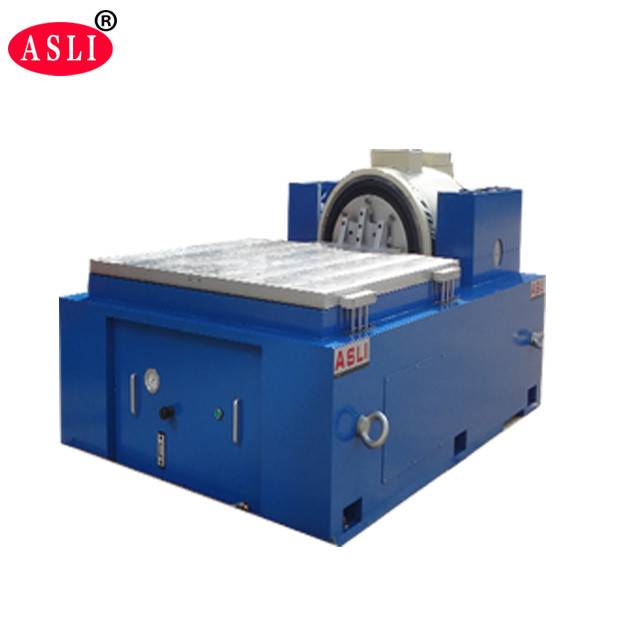

De 270kg Laadvermogen 1000kg.F Sinus Trillingstest Elektrodynamische Machine is een hoogfrequent trillingstest systeem met een magnesiumlegering tafel. Het is ontworpen voor precieze trillingssimulatie voor een breed scala aan industriële en wetenschappelijke toepassingen.
Deze elektrodynamische trillingsshaker maakt gebruik van geavanceerde moderne technologieën, waaronder een dubbele magnetische circuitstructuur, zelfgenererende skeletactiecirkels, luchtsteun, rollagers en lineaire geleiding, en trunnionisolatie. Het is in staat om X-, Y- en Z-drie-assige sinus trillingstests, breedband willekeurige trillingstests, en klassieke (halve sinus) puls- en schokrespons spectrumtests uit te voeren.
Het wordt veel gebruikt in de nationale defensie, wapens, luchtvaart, ruimtevaart, communicatie, elektronica, elektrische apparaten en huishoudelijke apparaten industrieën.
- Nominaal Kracht: Sinus kracht 10000N; Willekeurige kracht 10000N; Schok kracht 20000N
- Frequentiebereik: 3Hz tot 3000Hz — ondersteunt vaste frequentie, heen-en-weer sweep, sinus, willekeurig en schok modi
- Sweep-Frequentie Modus: Lineair, logaritmisch, heen-en-weer sweep, vaste frequentie
- Sweep-Frequentie Aantallen: 1 tot 32767
- Sweep-Frequentie Tijd: Vaste frequentie / enkele 1–3600 minuten; sweep-frequentiecurves kunnen worden weergegeven
- Max. Acceleratie: 1000 m/s² (niet-belast)
- Max. Snelheid: 1,8 m/s
- Max. Verplaatsing: 51 mm p-p (niet-belast), dubbele piek
- Impact Verplaatsing: 51 mm
- Gewicht van de Beweegbare Spoel: 14 kg
- Trillingsgolf: Sinus, willekeurig, schok
- Diameter van de Beweegbare Spoel: φ240 mm
- Afmetingen Trillingssysteem: B1060 × H750 × D845 mm
- Gewicht Trillingssysteem: 960 kg

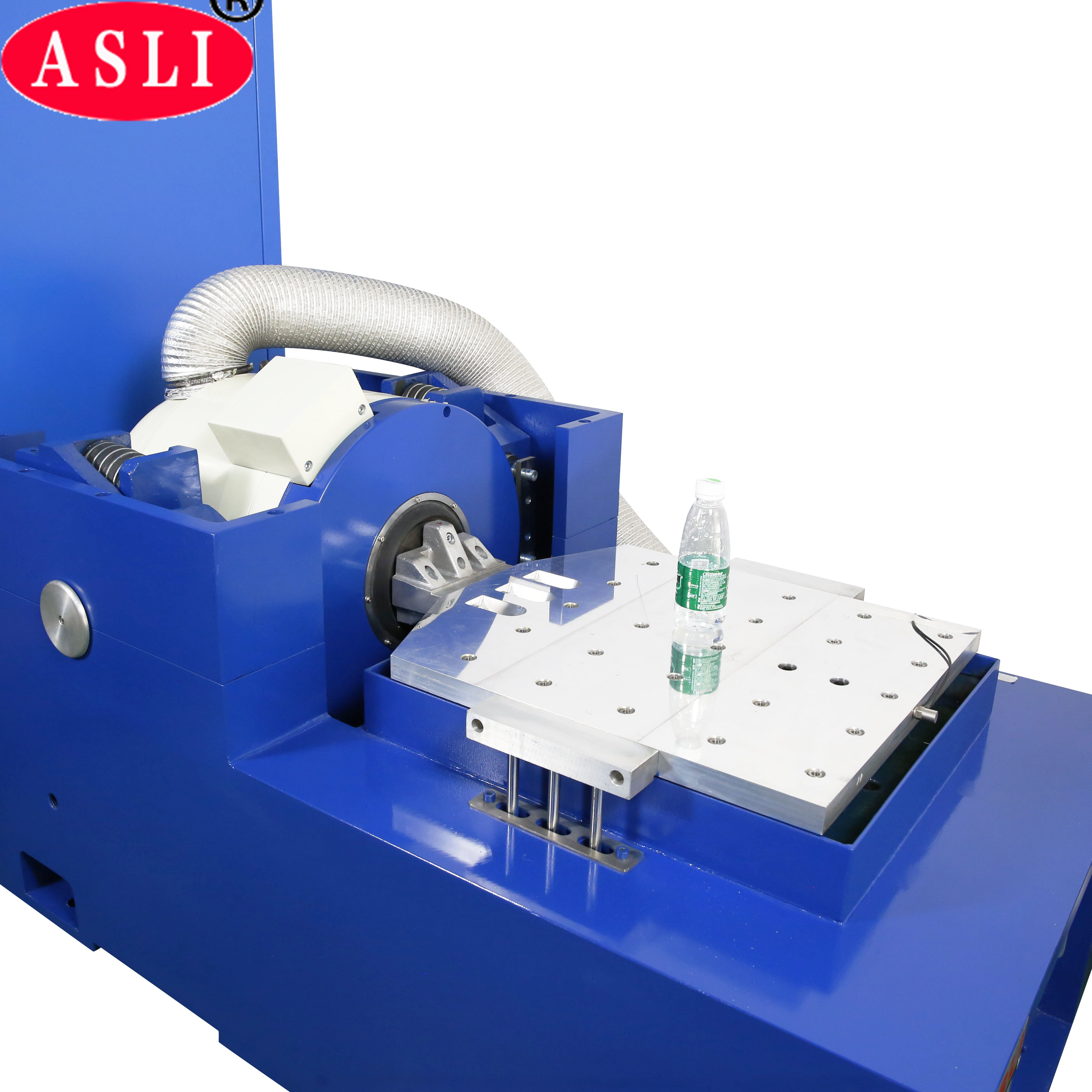

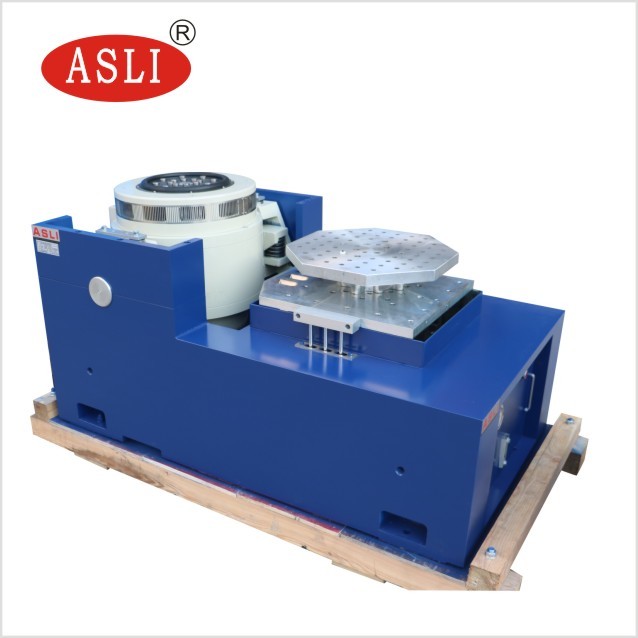

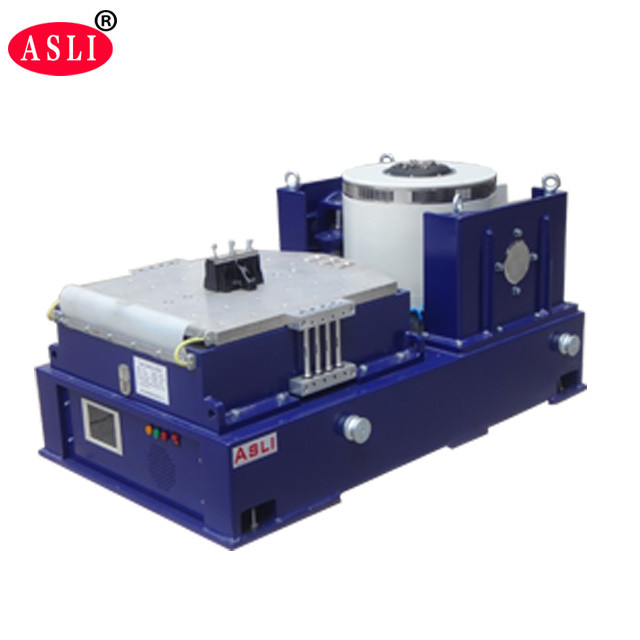

- Meegeleverde Accessoires: 600 mm × 600 mm verticale expander en 600 mm × 600 mm horizontale slip tafel
| Model | Nominale Sinus Kracht (N) | Nominale Willekeurige Kracht (N) | Frequentiebereik (Hz) | Nominale Acceleratie (m/s²) | Nominale Snelheid (m/s) | Nominale Verplaatsing (p-p) mm | Max. Belasting (kg) | Beweegbare Spoel (kg) | Afmeting Beweegbare Spoel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | φ450 |
De gemarkeerde rij (ES-10) vertegenwoordigt de configuratie die is gespecificeerd voor deze productvermelding.

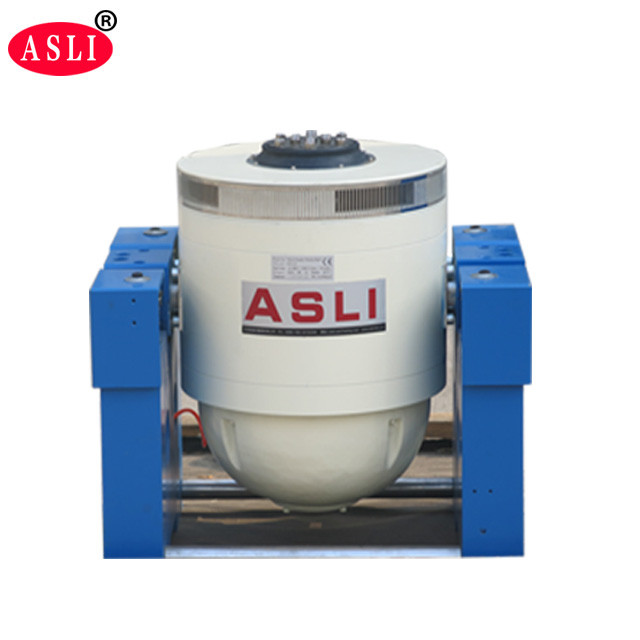

- Trillingsgenerator — 1 set
- Trillingscontroller — 1 set
- Communicatie Verbindingskamer — 1 set
- DA-10 Eindversterker — 1 set
- Excitatie Voeding — 1 stuk
- Stuurprogramma Software — 1 set
- Koelsysteem — 1 set
- Industriële Computer — 1 set
- Kleurenprinter — 1 set (Optioneel)
- Acceleratiesensor (inclusief uitgangskabel) — 1 stuk
- Trillingsfixture — 1 set (Optioneel, afhankelijk van het testmonster)
De trillingscontroller is het nieuwste ontwerp van ons bedrijf, met een internationaal geavanceerde gedistribueerde systeemarchitectuur. De kern is de nieuwste TMS320-serie 32-bits floating-point high-speed processor van TI. Testrapporten worden automatisch gegenereerd in Word-formaat. Tijdens of na het testen kan het rapport worden bewerkt en vervolgens automatisch of handmatig worden gegenereerd.
- Goed ontworpen dynamische cirkelskelet met een hogere axiale resonantiefrequentie.
- Dubbel magnetisch circuit ontwerp met lage magnetische flux lekkage, compacte en rationele structuur.
- Rocker arm rollagers met rechte en import-georiënteerde composiet body stijfheid oriëntatie, wat zorgt voor een uitstekende capaciteit voor excentrieke belastingen.
- Trunnion isolatie fundering speciaal voor hormoongebruik, wat zorgt voor gemakkelijke mobiele installatie.
- Geavanceerde technologie in het bewegende systeem zorgt voor een hoge betrouwbaarheid van de dynamische cirkel.
- Nieuw kanaalontwerp verbetert het koelingseffect.
- Statische stijfheid en dynamische stijfheid van het lager met klein ballon-effect, wat de draagcapaciteit van de trillingstafel verhoogt en de laagfrequente prestaties verbetert.
Product Highlights
De ES-10 elektrodynamische schudder levert een sinuskracht van 10.000 N, 3-3000 Hz, een laadvermogen van 270 kg, een versnelling van 100 g en een verplaatsing van 51 mm. Beschikt over een dubbel magnetisch circuit, een anker van magnesiumlegering en luchtkoeling voor betrouwbare X/Y/Z-sinus-, willekeurige en schoktests.
