6KN de eleltrodynamische Norm van de Trillings Testende Machine ISTA
Product Details
| sinus: | 6000N | Snelheid: | 1,6 m/s |
|---|---|---|---|
| Verplaatsing: | 25 mm | Frequentie: | 3 ~ 3500Hz |
| laden: | 180 kg | Versnelling: | 100 g |
| anker: | 230 mm | ||
| Markeren |
ISTA-Trilling het Testen Machine,6KN trilling het testen machine,Eleltrodynamische de trillingsmachine van ISTA |
||
Product Description

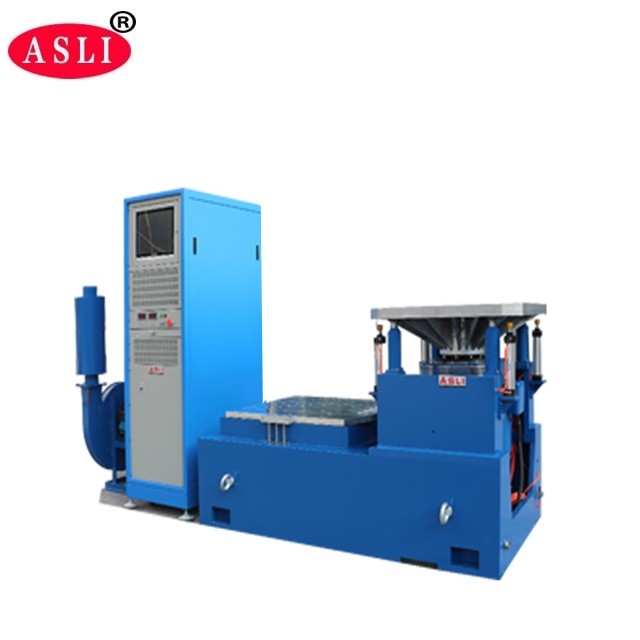

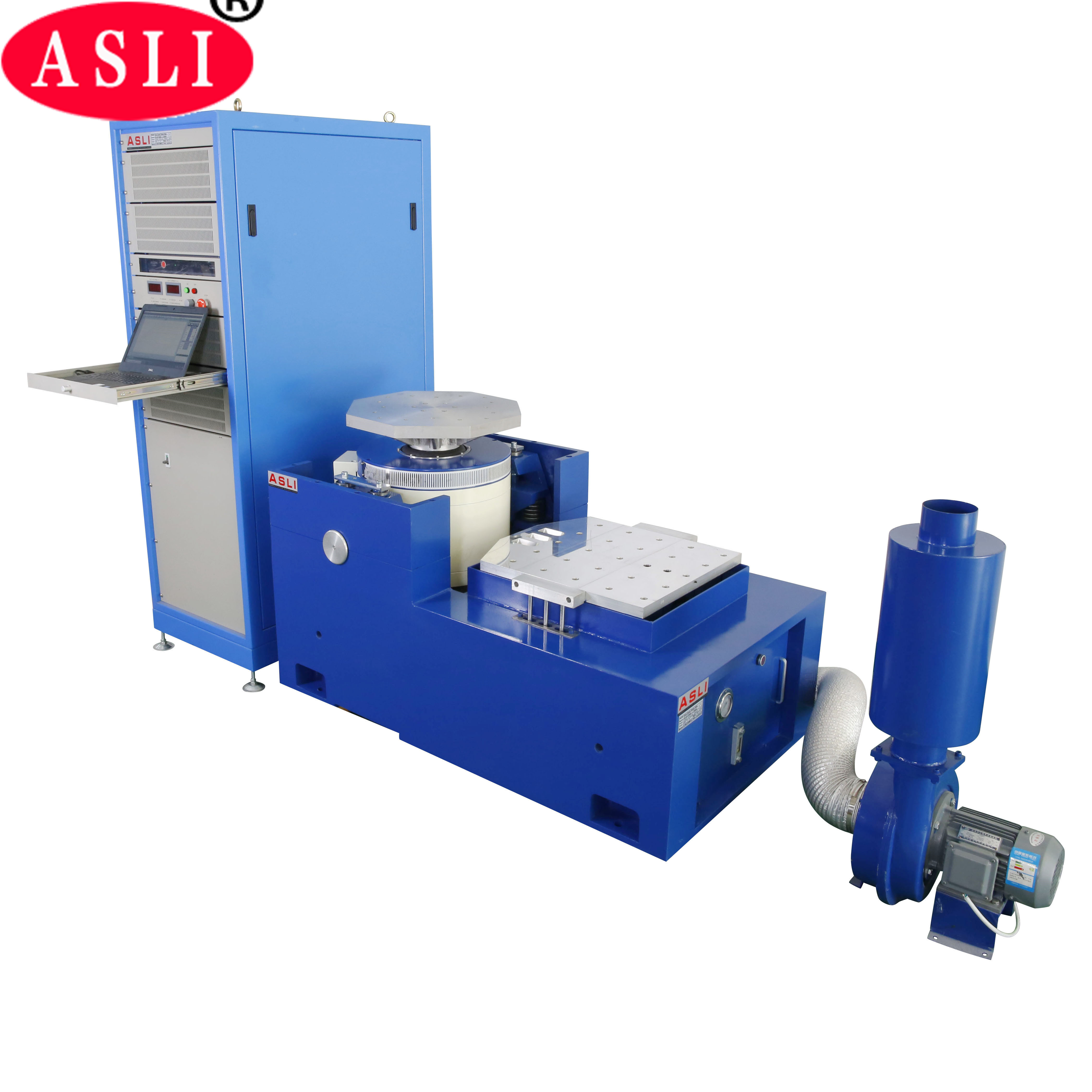

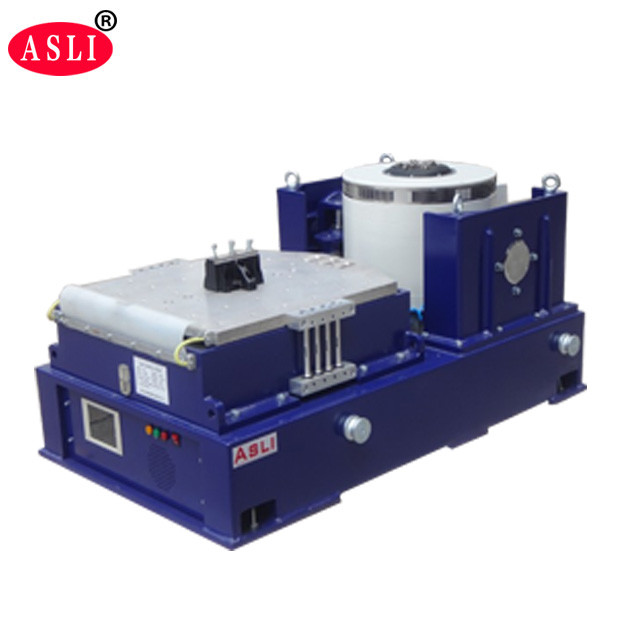

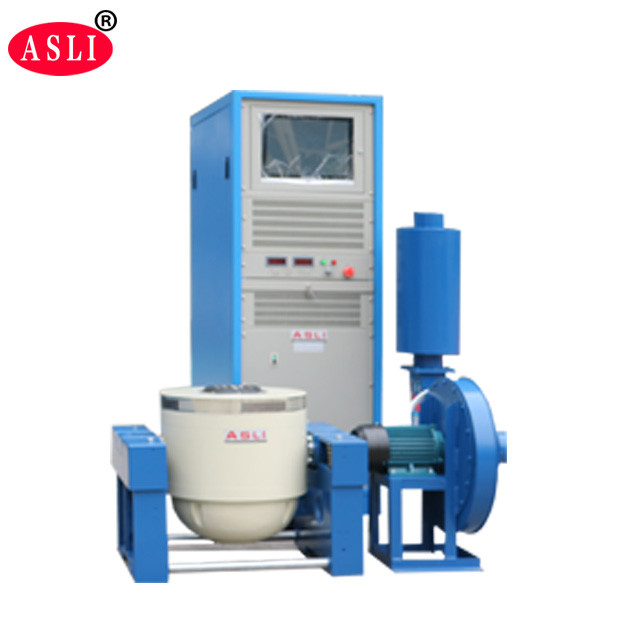

Energiebesparende elektrodynamische shaker vibrator ontworpen om aan de ISTA-normen te voldoen.
Deze hoogfrequente trillingsshaker gebruikt geavanceerde moderne technologieën, inclusief een dubbele magnetische circuitstructuur, zelf gegenereerde skelet actiekringe, luchtondersteuning,rollagers met lineaire begeleidingHet is in staat om X, Y en Z drie-assige sinusvormige trillingen te testen, evenals breedband willekeurige trillingen.samen met klassieke (half-sinus) puls- en schokrespons spectrum testenHet wordt veel gebruikt in de nationale defensie, wapens, luchtvaart, ruimtevaart, communicatie, elektronica, elektrische apparaten en huishoudelijke apparaten.
- Nominale kracht:Sinuskracht 6000N; willekeurige kracht 6000N; schokkracht 12000N
- Frequentiebereik:5 Hz tot 3500 Hz
- De frequentiemodus van de sweep:Lineair, logaritmisch, heen en weer vegen, vaste frequentie
- Frequentietijden:1 tot en met 32767
- Ruimte-frequentietijd:Vaste frequentie / enkelvoudige 1·3600 minuten; sweepfrequentiecurves kunnen worden weergegeven
- Max. versnelling:1000 m/s2 (zonder belasting)
- Max.180 kg
- Max. verplaatsing:25 mm p-p (zonder belasting), dubbele piek
- Verplaatsing bij inslag:25 mm
- Gewicht van de bewegende spoel:6.5 kg
- Vibratierichting:Verticaal
- Vibratiegolf:Sineus, willekeurig, schok
- Diameter van de bewegende spoel:Φ230 mm
- Afmetingen van het trillingssysteem (mm):W850 × H750 × D550 mm
- Gewicht van het trillingssysteem:590 kg
- Trillingsgenerator 1 set
- Vibratieregelaar 1 set
- Communicatieverbindingskamer 1 set
- DA-6 Versterker van de stroom 1 set
- Excitatievermogen 1 pc
- Bestuurderssoftware 1 set
- Koelsysteem 1 set
- Industriële computer 1 set
| Model | Nominale sinuskracht (N) | Nominale willekeurige kracht (N) | Frequentiebereik (Hz) | Nominale versnelling (m/s2) | Nominale snelheid (m/s) | Nominale verplaatsing (p-p) mm | Max. laadvermogen (kg) | Bewegende spoel (kg) | Afmeting van de bewegende spoel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Het model ES-6 is de voornaamste configuratie voor deze productlijst.
- Goed ontworpen dynamisch cirkel skelet met een hogere fase axiale resonantie frequentie.
- Twee-magnetische circuits met een laag magnetisch fluxlek, compacte en rationele structuur.
- Rocker rod rollagers met een rechte en importgerichte composiet lichaam stijfheid oriëntatie, die een sterke excentrische laadcapaciteit.
- Trunnion isolatie fundering voor trillingsgebruik, met handige mobiele installatie.
- De geavanceerde technologie in het bewegende systeem zorgt voor een hoge betrouwbaarheid van de dynamische cirkel.
- Nieuw kanaalontwerp verbetert het koeleffect.
- Statische en dynamische stijfheid van het lager met een klein ballonneffect, waardoor de draagcapaciteit van de trillingstafel toeneemt en de prestaties bij lage frequenties worden verbeterd.
Product Highlights
De 6KN elektrodynamische vibratietester voldoet aan de ISTA-normen met een frequentie van 3-3500 Hz, een versnelling van 100 g en een belasting van 180 kg. Voorzien van dubbel magnetisch circuit, luchtvering en testen op de X/Y/Z-as. Ideaal voor ruimtevaart-, elektronica- en defensietoepassingen.
