6000N de Trilling van de misstaplijst het Testen, de Eleltrodynamische Schudbeker van 1000m/S2
Product Details
| sinus: | 6000N | Snelheid: | 1,6 m/s |
|---|---|---|---|
| Verplaatsing: | 25 mm | Frequentie: | 3 ~ 3500Hz |
| laden: | 180 kg | Versnelling: | 100 g |
| anker: | 230 mm | ||
| Markeren |
6000N-de trilling van de misstaplijst het testen,1000m/s2-de trilling van de misstaplijst het testen,1000m/s2 eleltrodynamische schudbeker |
||
Product Description

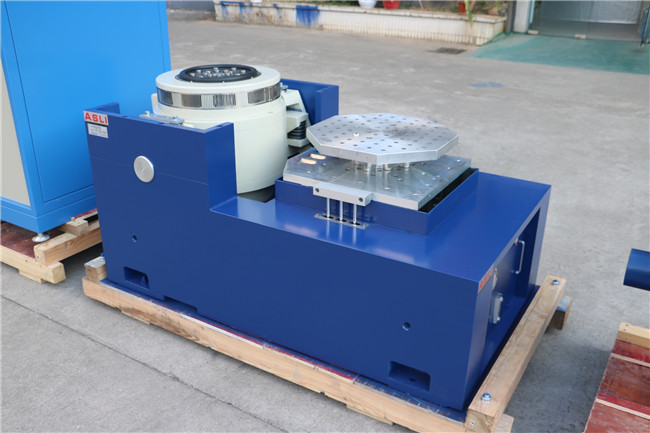

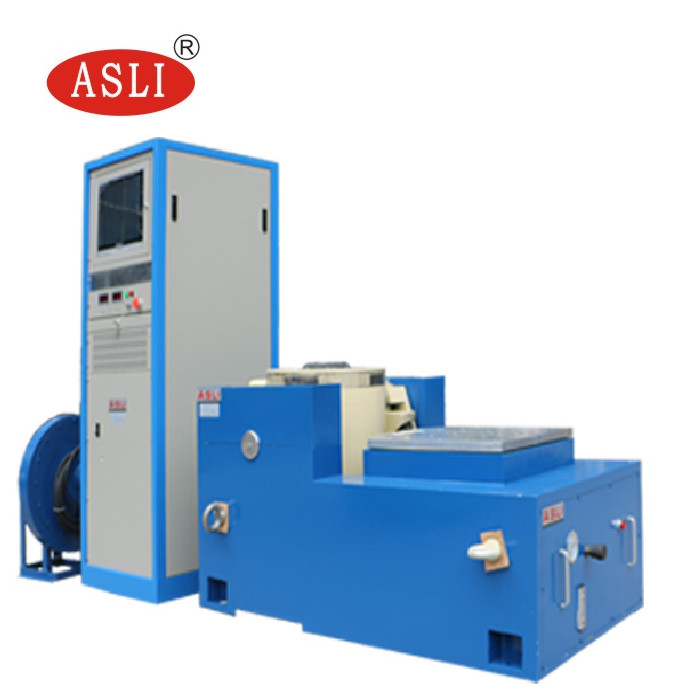

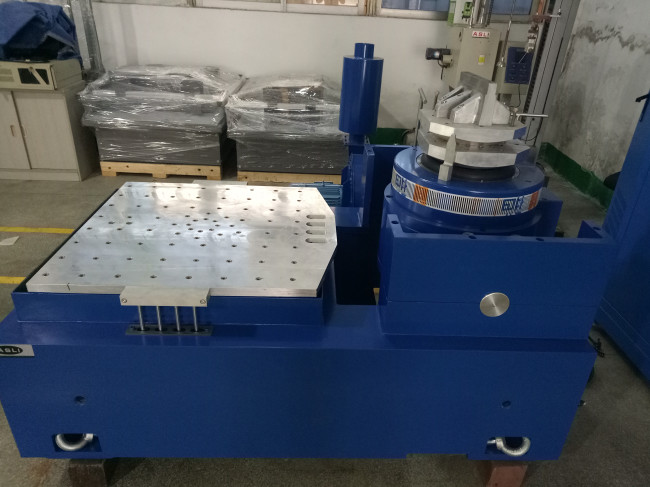

Het 6000N Slip Table Vibration Testing System is een hoogfrequente elektrodynamische shaker die is ontworpen voor nauwkeurige verticale trillingen.Het integreert geavanceerde techniek ̇ inclusief een dubbelmagnetische schakelstructuur, zelfgegenereerde skelet actiekringe, luchtondersteuning, rollagers met lineaire begeleiding, en trunnion isolatie om betrouwbare prestaties te leveren over sinusvormige, willekeurige,en schoktrillingstestmodi.
Dit systeem ondersteunt X-, Y- en Z-drie-assige sinusvormige trillingen en breedbandrandom trillingen.Het is ook geschikt voor klassieke half sinus puls en schokrespons spectrum (SRS) testenHet wordt op grote schaal ingezet in de nationale defensie, wapens, luchtvaart, ruimtevaart, communicatie, elektronica, elektrische apparaten en huishoudelijke apparaten.
- Nominale kracht:Sinuskracht 6000N; willekeurige kracht 6000N; schokkracht 12000N
- Frequentiebereik:5 Hz tot 3500 Hz
- De frequentiemodus van de sweep:Lineair, logaritmisch, heen en weer vegen, vaste frequentie
- Frequentietijden:1 tot en met 32767
- Ruimte-frequentietijd:Vaste frequentie / enkelvoudige 1·3600 minuten; sweep-frequency curves kunnen worden weergegeven
- Max. versnelling:1000 m/s2 (zonder belasting)
- Max.180 kg
- Max. verplaatsing:25 mm p-p (zonder belasting), dubbele piek
- Verplaatsing bij inslag:25 mm
- Gewicht van de bewegende spoel:6.5 kg
- Vibratierichting:Verticaal
- Vibratiegolf:Sineus, willekeurig, schok
- Diameter van de bewegende spoel:Φ230 mm
- Afmetingen van het trillingssysteem (mm):W850 × H750 × D550 mm
- Gewicht van het trillingssysteem:590 kg

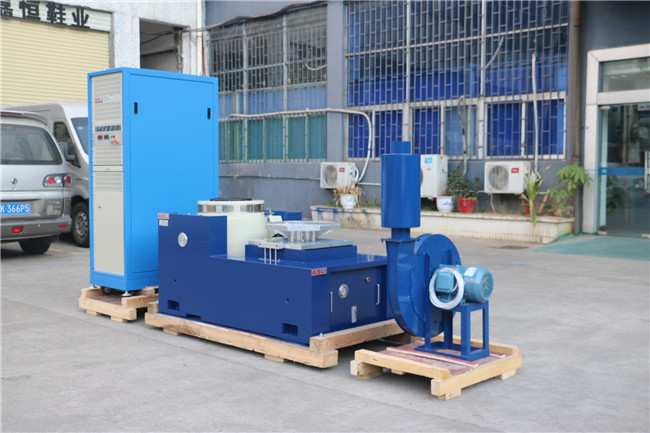

- Trillingsgenerator 1 set
- Vibratieregelaar 1 set
- Communicatieverbindingskamer 1 set
- DA-6 Versterker van de stroom 1 set
- Excitatievermogen 1 pc
- Bestuurderssoftware 1 set
- Koelsysteem 1 set
- Industriële computer 1 set
| Model | Nominale sinuskracht (N) | Nominale willekeurige kracht (N) | Frequentiebereik (Hz) | Nominale versnelling (m/s2) | Nominale snelheid (m/s) | Nominale verplaatsing (p-p) mm | Max. laadvermogen (kg) | Bewegende spoel (kg) | Afmeting van de bewegende spoel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Opmerking: het ES-6 model is de voornaamste configuratie voor deze productlijst.
- Goed ontworpen dynamisch cirkel skelet met een hogere fase axiale resonantie frequentie.
- Het ontwerp van twee magnetische circuits zorgt voor een laag magnetisch fluxlek, een compacte structuur en een rationele lay-out.
- Rocker rod rollagers met een rechte en importgerichte composiet lichaam stijfheid oriëntatie voor een verbeterde excentrische laadcapaciteit.
- Trunnion isolatie fundering voor trillingsisolatie, met handige mobiele installatie.
- De geavanceerde technologie in het bewegende systeem zorgt voor een hoge betrouwbaarheid van de dynamische cirkel.
- Nieuw kanaalontwerp verbetert het koeleffect.
- De statische stijfheid en de dynamische stijfheid van het lager verminderen het ballonnen, waardoor de draagcapaciteit van de trillingstafel toeneemt en de prestaties bij lage frequenties worden verbeterd.
