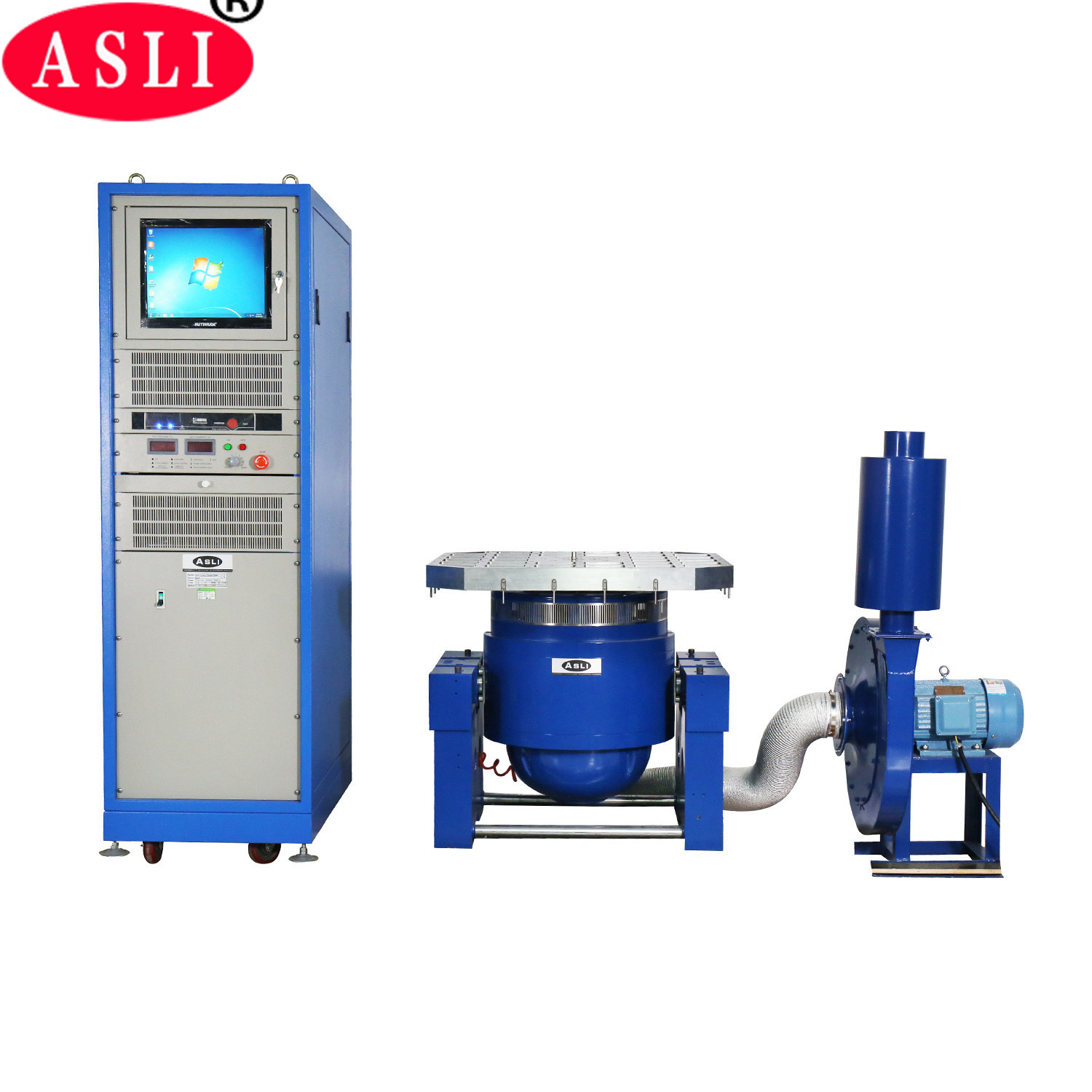

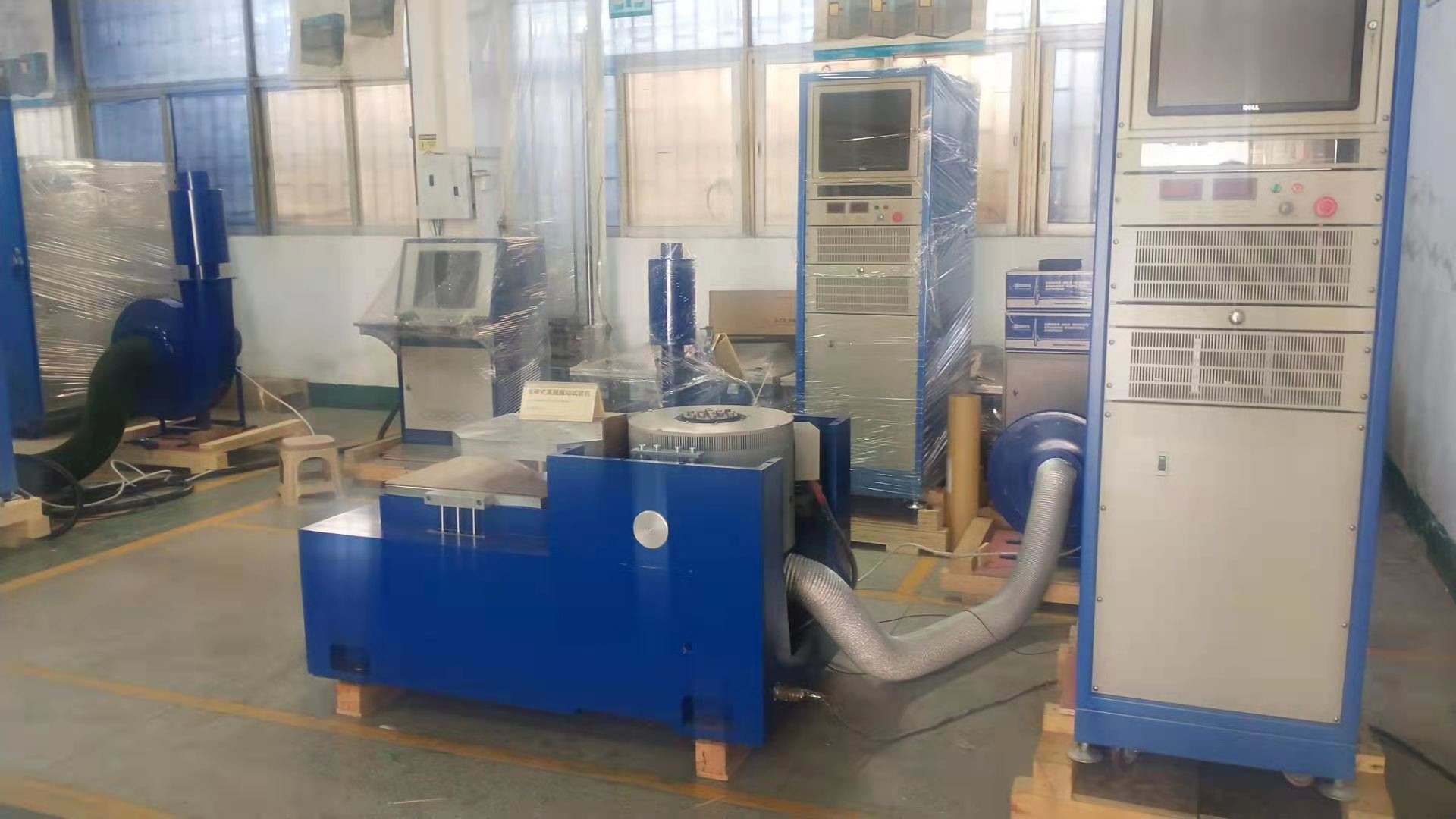

Elektromagnetische hoogfrequente verticale trillingsmeter met accurate trillingsschaketafel
Toepassing:
Wij zijn fabrikant van elektrodynamische High Frequency Vibration Tester / High Frequency Vibration Fatigue Tester serie producten, aangenomen de 'dubbel-magnetische circuit structuur',"zelfgegenereerde skelet actiekringe", "Airborne Support" en "rollagers en lineaire begeleiding", "trunnion isolatie" geavanceerde moderne technologie en speciale technologie, kunnen worden voltooid in X,Y,Z drieassige sinusvormige trillingen en willekeurige breedbandtrillingenDeze producten worden op grote schaal gebruikt in de nationale defensie, wapens, luchtvaart, ruimtevaart,communicatie, elektronica, elektrische apparaten, communicatie, huishoudelijke apparaten en andere gebieden.
CE-goedgekeurd trillingstestsysteem Elektrodynamische shaker voor batterijoplader Kenmerken:
1Goed ontworpen dynamisch cirkel-skelet, met een hogere fase axiale resonantie frequentie.
2Twee-magnetische circuits, magnetische flux lek laag, compacte structuur en rationeel.
3Rocker Rod-rollagers recht en georiënteerd op import samengesteld lichaam stijfheid oriëntatie, excentrieke laadcapaciteit.
4Trunnion isolatie fundering gewijd aan het gebruik van hormonen, de installatie van mobiele gemak.
5. Geavanceerde technologie bewegen rond het systeem om ervoor te zorgen dat de dynamische cirkel van hoge betrouwbaarheid.
6- Nieuw kanaalontwerp en verbeteren van het koeleffect.
7. statische stijfheid, dynamische stijfheid van de dragende kleine ballon, het verhogen van de trillingstafel capaciteit, verbeteren lage frequentie prestaties.
2-1 Technische parameters
(1) Nominale kracht: sinuskracht 3000N; willekeurige kracht 3000N; schokkracht 6000N;
(2) Frequentiebereik: 3 Hz tot 3500 Hz, vaste frequentie, heen en weer vegen, sinus, willekeurig, schok
(3) Sweeperfrequentiemodus: lineair, logaritmisch, heen en weer sweepen, vaste frequentie
(4) Frequentie van het vegen Tijd: 1 tot 32767
(5) Frequentietijd: vaste frequentie/eenmalige 1-3600 minuten, kan een curve van de frequentie worden weergegeven.
(6) Maximale versnelling;1000 m/s2(niet-belast)
(7) Maximale snelheid: 1,6 m/s
(8) Max. verplaatsing:25mmp-p (zonder belasting), dubbele piek
(9) Schokverplaatsing: 25 mm
(10) Gewicht van de bewegende spoel: 3,5 kg
(11) Trillingsrichting: verticaal
(12) Trillingsgolf: sinus, willekeurig, schok
(13) Diameter van de bewegende spoel: Φ150 mm
(14) Afmeting van het trillingssysteem: W750xH599xD680 mm
(15) Vibratiesysteemgewicht: 490 kg
Over het trillingssysteem
(1) Dubbele magnetische circuitstructuur om een hoge intensiteit van het magnetisch veld te garanderen en het fluxlekken te verminderen;
Een speciale ontgassingsstructuur kan het fluxlekken tot minder dan 1 mt verminderen.
(2) U-vormige veren, rollen en lineaire lagers voor een sterke weerstand tegen afbuigende belasting
(3) Luchtveren worden gebruikt voor trillingsisolatie; trillingssystemen werken stabiel, zelfs bij zware belasting;
geen speciale fundering nodig
(4) Beschermingsinrichtingen zijn voorzien voor oververwarming, overbelasting, overstroom, overspanning en
oververplaatsing van de trillingsmeter;
Elektrische netbeschermingsinrichtingen voor overspanning, onderspanning, faseverlies;
Aandrijving.stroombeperking, zachte start, overtemperatuur, korte stroom, modulefoutbescherming
(5) Kan sinus-, willekeurige en impactonderzoeken uitvoeren
(6) Dit systeem heeft weinig behoefte aan spanningsschommelingen, ≤ ± 10% is OK
(7) Dit systeem vereist weinig grondweerstand, ≤4Ω is OK
(8) Hoge betrouwbaarheid, met name geschikt voor langdurig gebruik
Technische parameters van de elektrodynamische hoogfrequente trillingsmeter:
| Model |
Nominale sinus Kracht (N) |
Geclassificeerd willekeurig Kracht (N) |
Frequentie Bereik (Hz) |
Nominale versnelling (m/s)2) | Nominale snelheid ((m/s) |
Nominale verplaatsing (p-p) mm |
Max. belasting (kg) | bewegende spoel ((Kg) |
Afmeting van Bewegende spoel ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

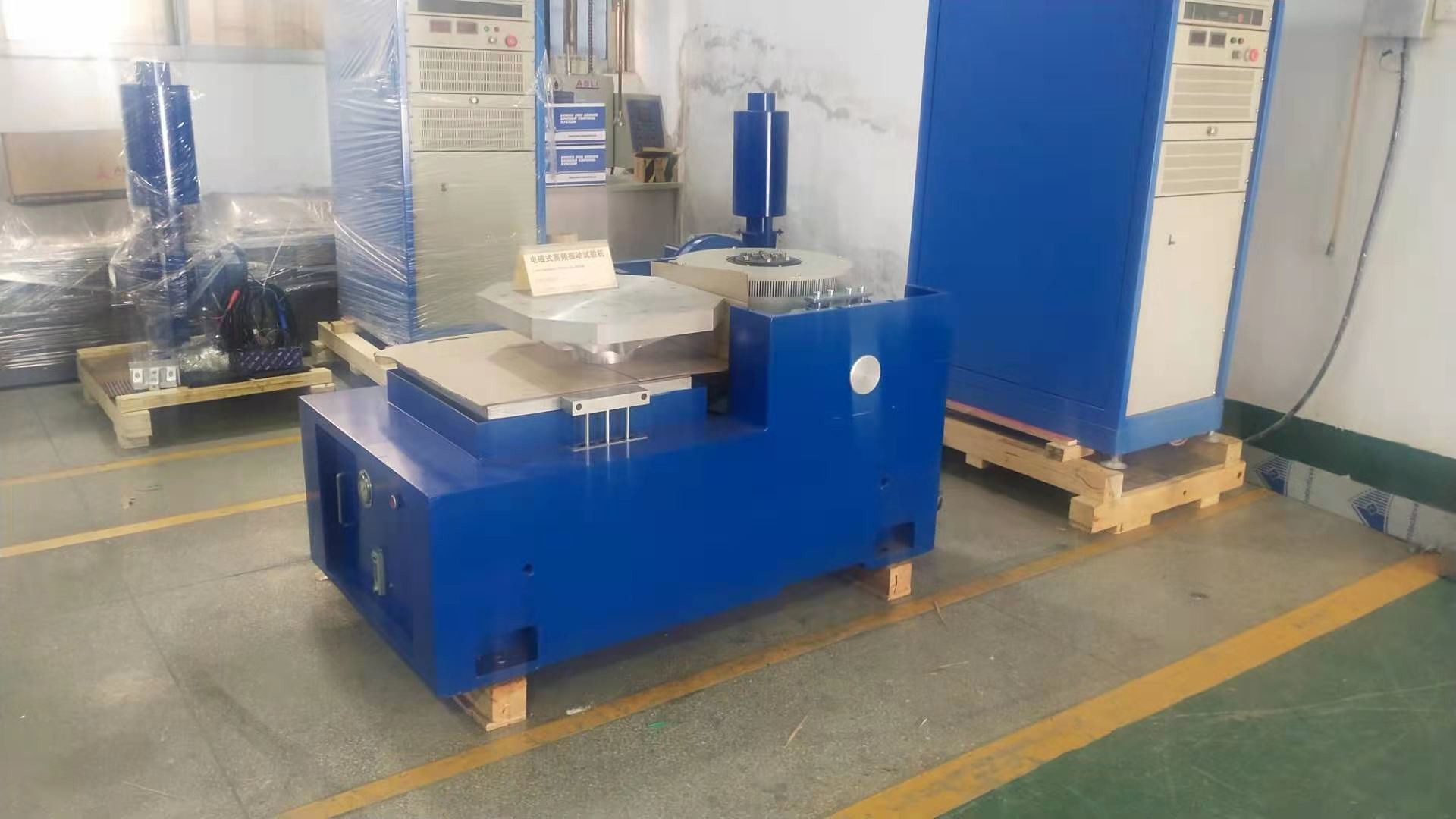

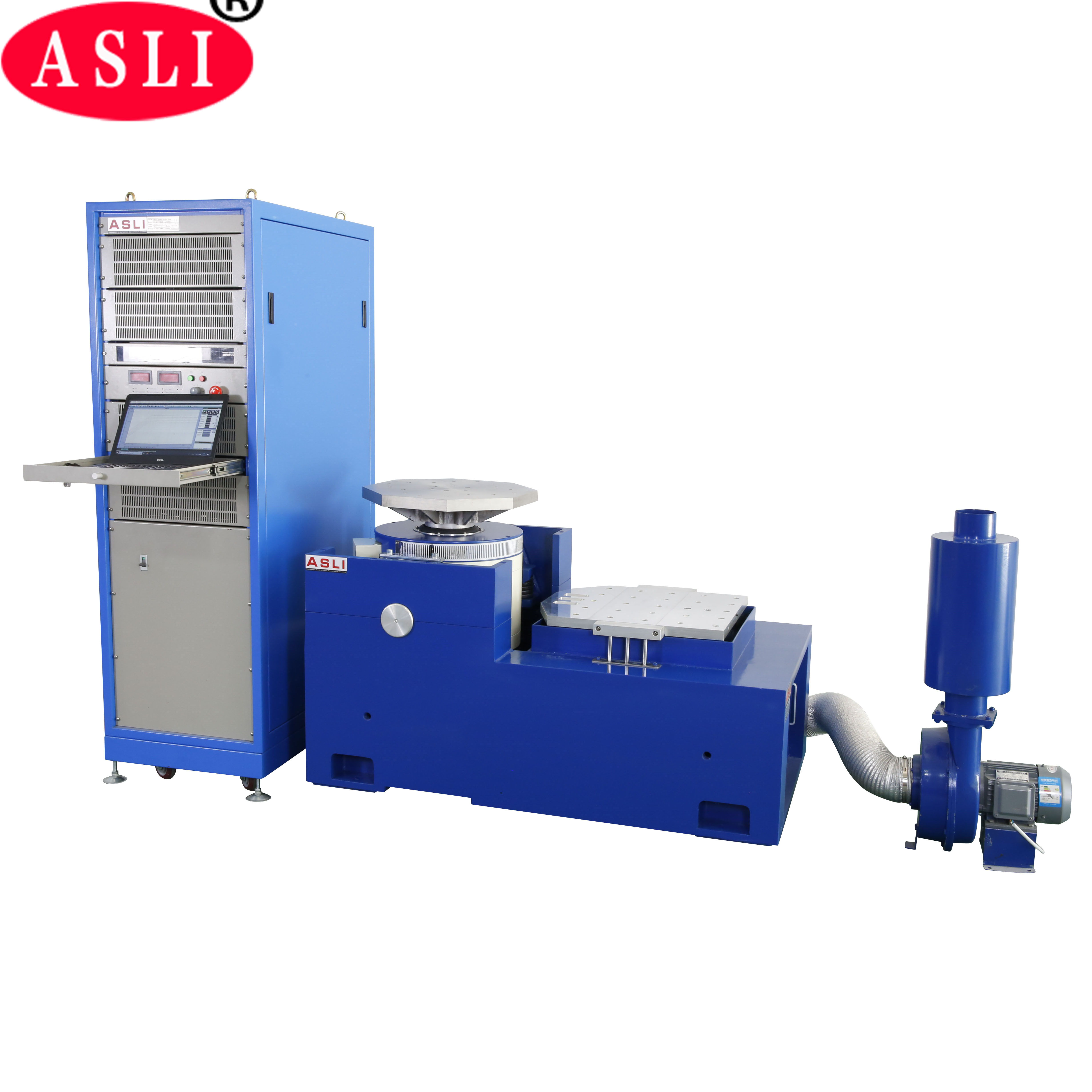

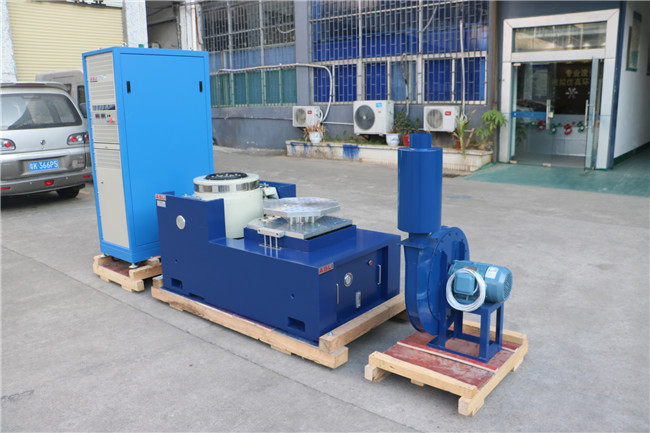

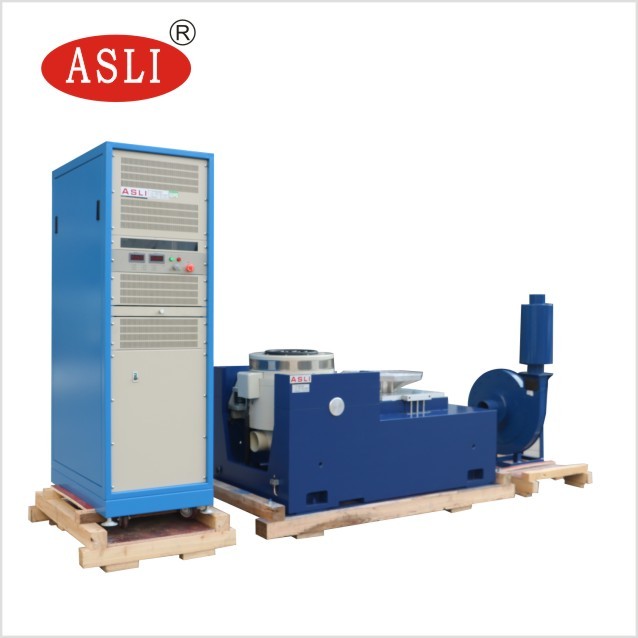

horizontale standkenmerken:
1. binnen een kleine laadbank om een hogere versnelling en werkfrequentie te realiseren, om de laadcapaciteit en prestaties van de hele machinebank te verbeteren.
2De horizontale bank en de trillingsbank zijn integraal type, met een perfecte structuur, gemakkelijk te installeren en aan te passen.
3Statische drukbaan, V-vormig, hellingsbestendig en vervormingstendendend.
Ingebouwde oliepomp, goede structuur en makkelijk te bedienen.
technische parameters van de horizontale expander:
| Model | Grootte van de bank (mm) | Frequentiebereik (Hz) | Gewicht van bewegende onderdelen (kg) |
| LT0303 | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200 × 1200 × 30 1200 × 1200 × 40 1200 × 1200 × 50 |
5-800 5-1100 5-1400 |
126 168 210 |
Verticale uitgestrekte bankken:
VT verticale verlengde bank en gespecificeerde klemmen, nauwkeurig berekend, uitgebreid ontwerp, om ervoor te zorgen dat de klant de beste prestaties heeft verkregen volgens perfecte structuur, hoogwaardig materiaal
en vakmanschap.
technische parameters van de verticale expander:
| Model | Gewicht (kg) | Max. frequentie (Hz) | Grootte van de bank |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300 × 300 |
| VT0404 | 22 | 1500 | 400 × 400 |
| VT0505 | 30 | 500 | 500 × 500 |
| VT0606 | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Ronde bank) | 220 | 350 | Φ1200 |
Als je familie vragen heeft overElektrodynamische hoogfrequente mechanische testmachine trillingsvermoeidheidstesterNeem gerust contact met me op.
