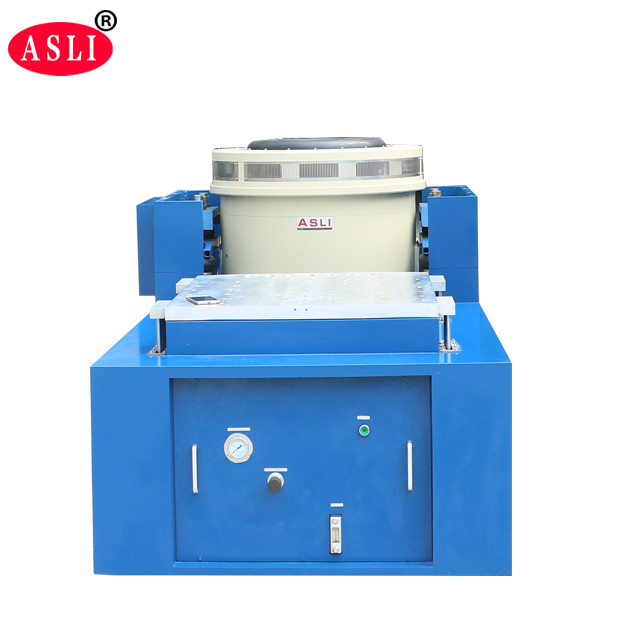

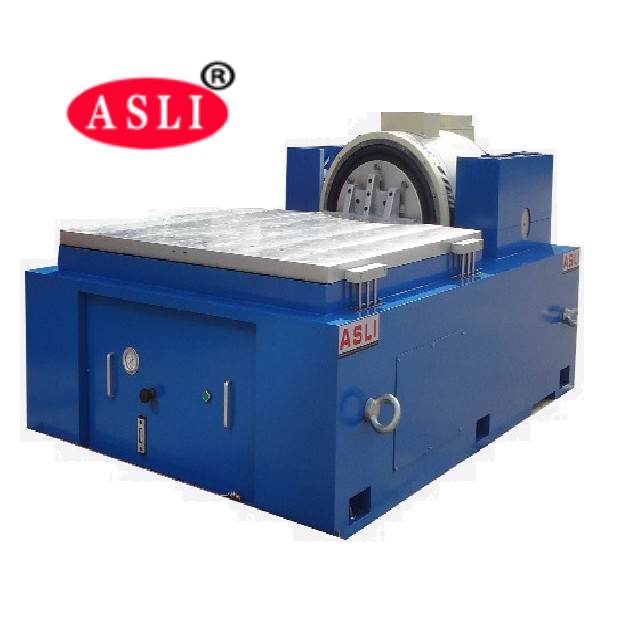

ASTM ISO Triaxiale Hoogfrequente Vibratietestkast/X+Y+Z Vibratietestbank
Digitale schakelende eindversterker
Het systeem maakt gebruik van een digitale eindversterker met sinusvormige pulsbreedtemodulatie. Het werkingsprincipe is: door gebruik te maken van de hoogfrequente schakelmogelijkheden van de IGBT FET, wordt het door de controller ingevoerde laagspanningssignaal versterkt door het digitale circuit en hersteld tot het oorspronkelijke signaal, en vervolgens uitgevoerd naar de bewegende spoel van de vibratietafel om de elektrische vibratie te bevorderen. Taiwan beweging.
De hoofdonderdelen van de intelligente hoogspanningsversterker zijn: voorregeling, eindversterkermodule, beveiligingscircuit, voeding en schakelkast. Het systeem maakt gebruik van een hoogspannings- en kleine stroomuitvoer, wat het stroomverlies tijdens transmissie vermindert en effectieve en redelijke impedantieaanpassing bereikt.
| Sinusvormige stuwkracht | 300kgf |
| Willekeurige stuwkracht | 300kgf rms |
| Schokstuwkracht | 600kgf |
| Frequentiebereik | 5~2800Hz |
| Continue verplaatsing | 25,4 mm |
| Maximale snelheid | 1,8 m/s |
| Schakelende eindversterker | |
| Versterkeruitgang | 3,5 kVA |
| Signaal-ruisverhouding | >65dB |
| IF-versterking | ≥80 |
| Totale harmonische vervorming(bij nominaal vermogen) | Minder dan 0,5% bij DC (0,1 Hz) tot 500 Hz; minder dan 1,0% bij 500 Hz tot 5000 Hz |
| Eindversterkerfrequentierespons | DC (0,1 Hz) tot 4500 Hz: ±3dB; |
| Gemiddelde tijd tussenStoringen (MTBF) | >35.000 uur |

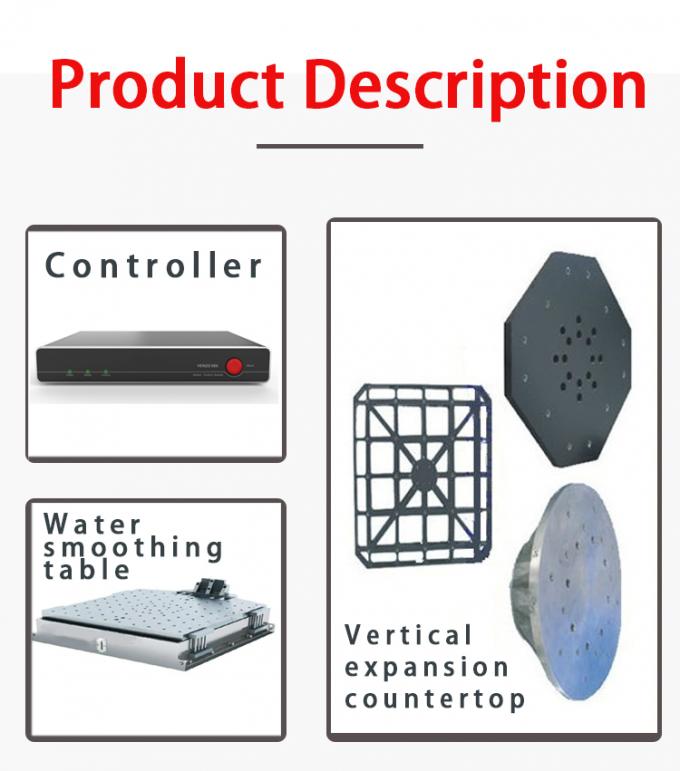

| Verticale uitbreidingswerkblad | |
| Tafelafmetingen | 600 mm×600 mm |
| Bovengrens openominale frequentie | Sinus 2200 Hz, willekeurig 3500 Hz |
| Tegengewicht | 30 kg |
| Materiaal werkblad | Aluminiumlegering |
| Vibratiecontroller | |
| besturingssysteem | Windows |
| Bedieningsinterface | Chinese en Engelse interface |
| Softwarefunctie | Sinus, willekeurig, klassieke schok, resonantie zoeken en residentie |
Heeft u vragen, stuur ons dan gerust een aanvraag. ^_^
