Eleltrodynamisch de Trillingsproefsysteem van 3000Hz 10KN voor Laboratorium
Product Details
| Sollicitatie: | materila, auto-onderdelen, verpakking, huishoudelijke producten | Spanning: | 380V |
|---|---|---|---|
| Service na verkoop verleend: | Videotechnische ondersteuning, Online ondersteuning, Ingenieurs beschikbaar voor service aan machine | Garantie: | 1 jaar |
| Toepasselijke industrieën: | wapenindustrie, civiele techniek, elektronische apparaten, automobielindustrie, reserveonderdelen, e | Productnaam: | trillingstestsysteem |
| Shaker-kracht: | 10KN | Geschikt voor: | Max. belasting van 100 kg testartikelen |
| Frequentiebereik: | Standaard exportverpakking | Verplaatsing: | 1 LED, meerkleurig instelbaar |
| Markeren |
10KN eleltrodynamisch trillingsproefsysteem,3000Hz eleltrodynamisch Trillingsproefsysteem,3000Hz het materiaal van de laboratoriumtest |
||
Product Description

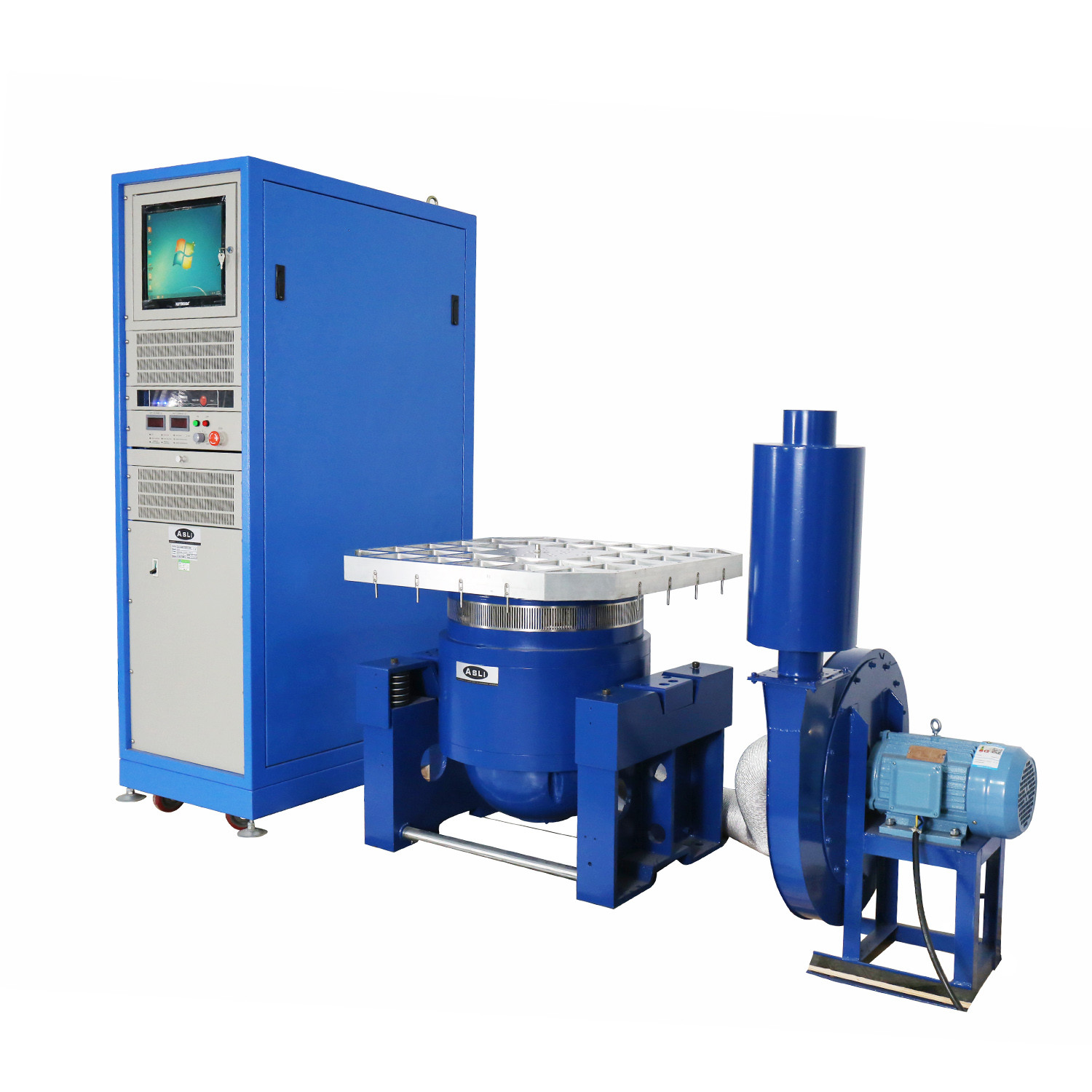

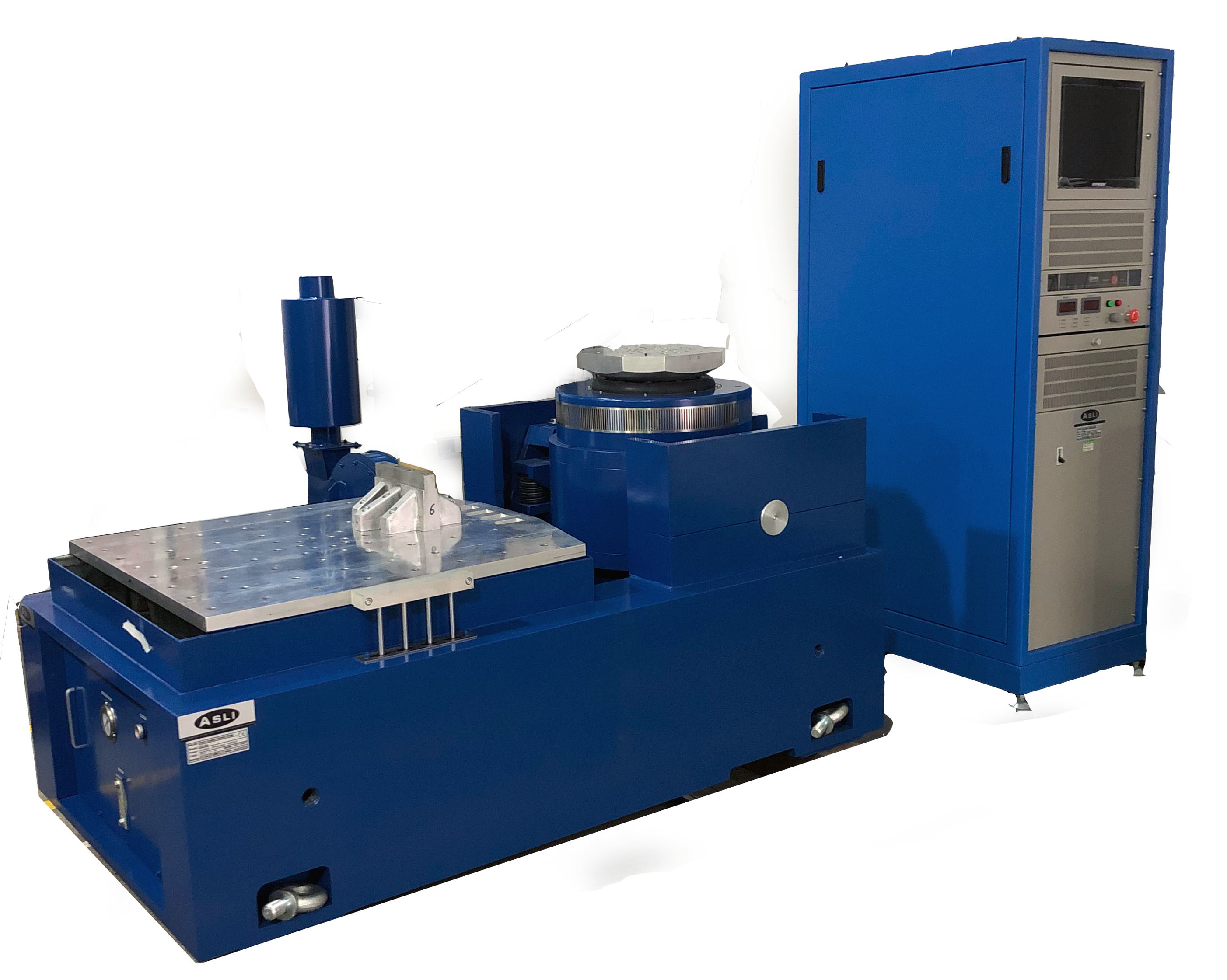

De ES-10 is een hoogwaardig elektrodynamisch trillingstestsysteem dat een sinuskracht van 10 kN, een verplaatsing van piek tot piek van 51 mm en een frequentiebereik van 3 ‰ 3500 Hz levert.Ontworpen voor ISTA- en laboratoriumtests, ondersteunt het zowel verticale als horizontale trillingsschakers.
Om ons te helpen het meest geschikte trillingstestsysteem voor uw toepassing aan te bevelen, dient u de volgende informatie op te stellen en in uw aanvraag op te nemen:
- Beschrijving van het monster
- De testmassa van het monster
- Afmetingen van het monster
- Testprofiel (indien beschikbaar)
- Maximale versnelling van de test
- Test in de richting X, Y, Z of alleen in de richting Z
| Parameter | Eenheid | Waarde |
|---|---|---|
| Systeemmodel | — | ES-10 |
| Frequentiebereik | Hz | 3 ¢3500 |
| Nominale kracht | N | 10000 |
| Geclassificeerde kracht Random | N | 20000 |
| Nominale kracht ∙ Schok | N | 20000 |
| Maximale versnelling Sinus | m/s2 | 1000 |
| Maximale versnelling Random | m/s2 rms | 1000 |
| Maximale versnelling ∙ Schok | m/s2 | 2000 |
| Maximale snelheid ̇ sinus | m/s | 1.8 |
| Maximale snelheid | m/s | 1.8 |
| Maximale verplaatsing (p-p) | mm | 51 |
| Bewegende spoelmassa | kg | 12 |
| Afmetingen van de bewegende spoel | mm | Dag 240 |
| Maximale belasting | kg | 270 |
| Model | Nominale sinuskracht (N) | Nominale willekeurige kracht (N) | Frequentiebereik (Hz) | Nominale versnelling (m/s2) | Nominale snelheid (m/s) | Nominale verplaatsing (p-p) mm | Max. laadvermogen (kg) | Bewegende spoel (kg) | Afmeting van de bewegende spoel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3 ¢3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 ¢3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3 ¢3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 ¢2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 ¢ 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

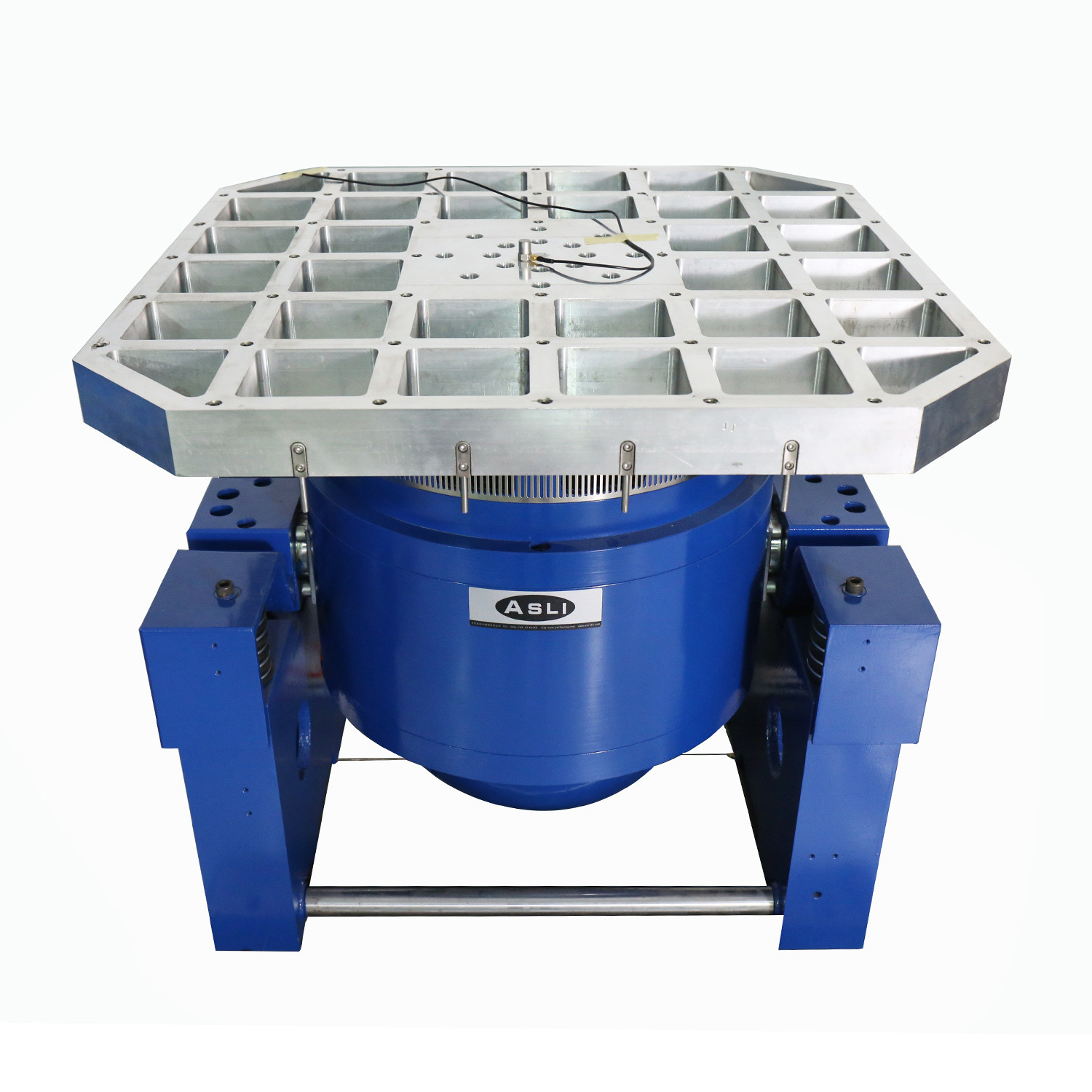

- Goed ontworpen dynamisch cirkel skelet, met een hogere fase axiale resonantie frequentie.
- Twee-magnetische circuits, magnetische flux lekkage laag, compacte structuur en rationeel.
- Rocker Rod-rollagers recht en georiënteerd op import samengesteld lichaam stijfheid oriëntatie, excentrische laadcapaciteit.
- Trunnion isolatie fundering gewijd aan het gebruik van hormonen, de installatie van mobiele gemak.
- Geavanceerde technologie beweegt zich rond het systeem om de dynamische cirkel van hoge betrouwbaarheid te waarborgen.

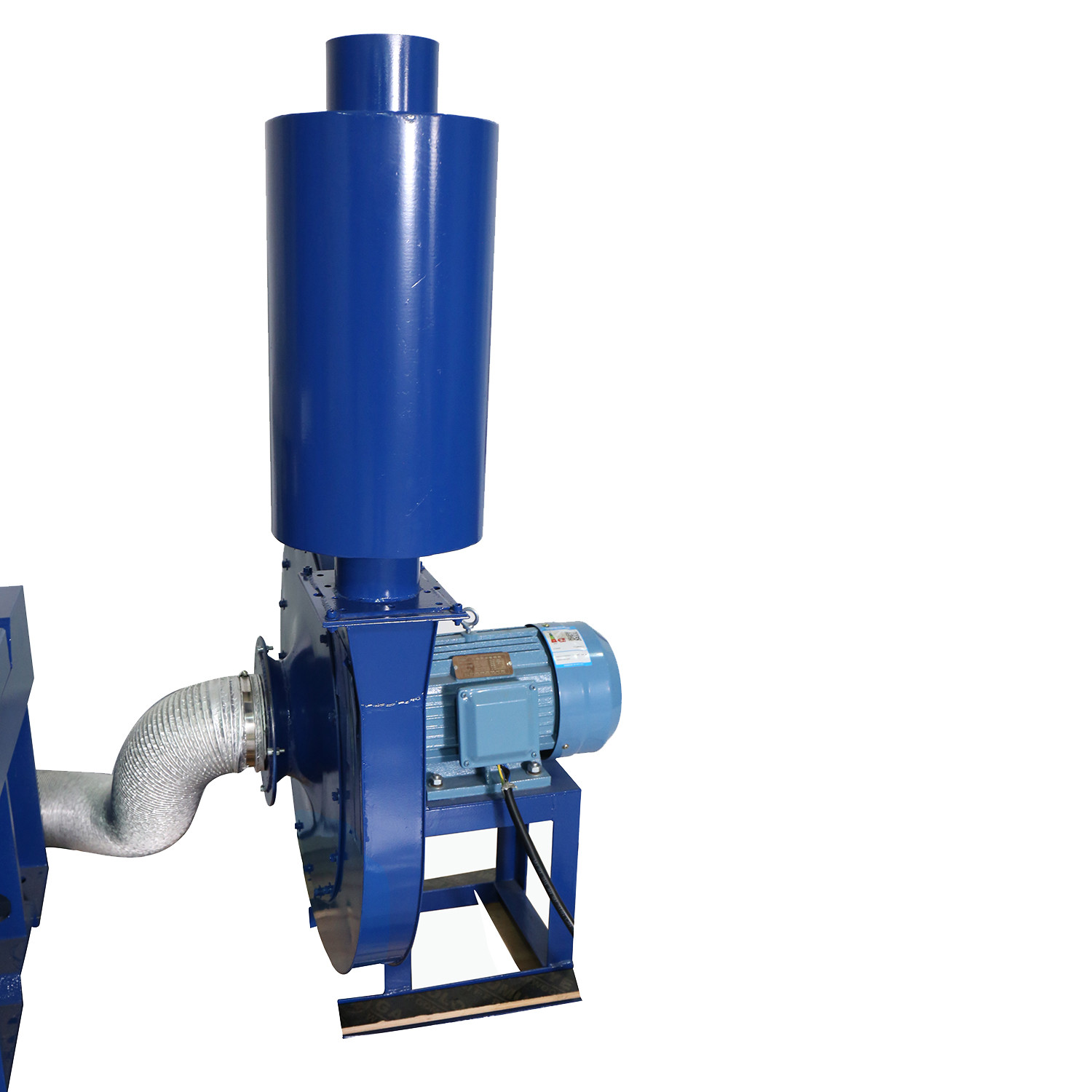

- Nieuw kanaalontwerp en verbeteren van het koeleffect.
- Statische stijfheid, dynamische stijfheid van de dragende kleine ballon, verhoging van de trillingstafelcapaciteit, verbetering van de lage frequentie prestaties.
Welkom om contact met ons op te nemen voor meer informatie en oplossingen op maat.
Product Highlights
10KN elektrodynamisch trillingstestsysteem met een frequentie van 3 ~ 3500 Hz, een verplaatsing van 51 mm en een maximale belasting van 270 kg. Ideaal voor ISTA-tests in de automobiel-, elektronica- en luchtvaartsector. Beschikt over een dubbel magnetisch circuit, geavanceerde koeling en hoge betrouwbaarheid. Ondersteund door 1 jaar garantie en wereldwijde technische ondersteuning.
