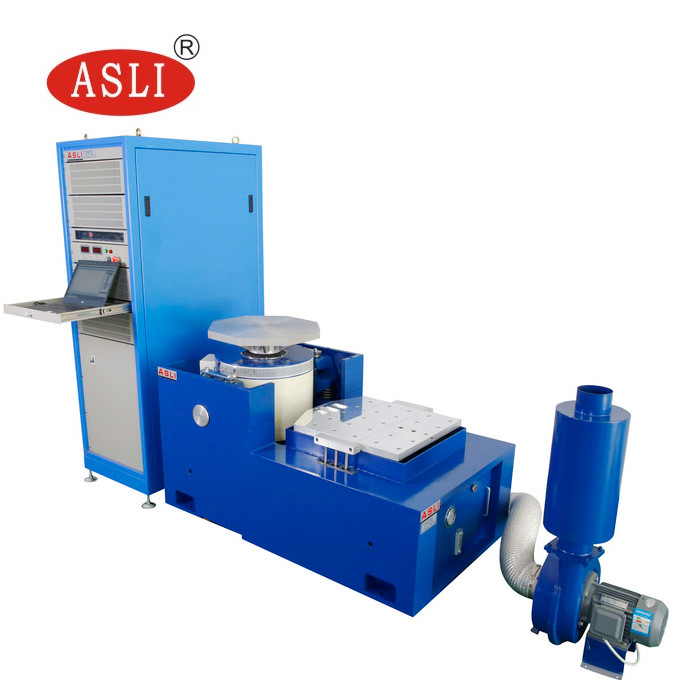

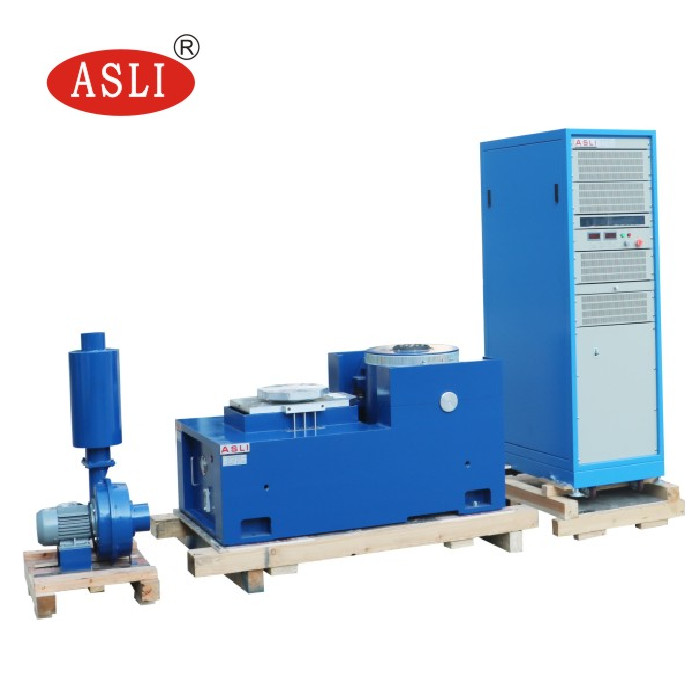

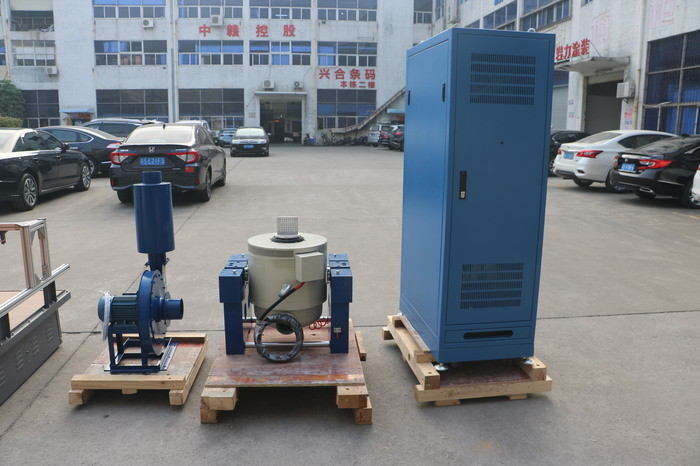

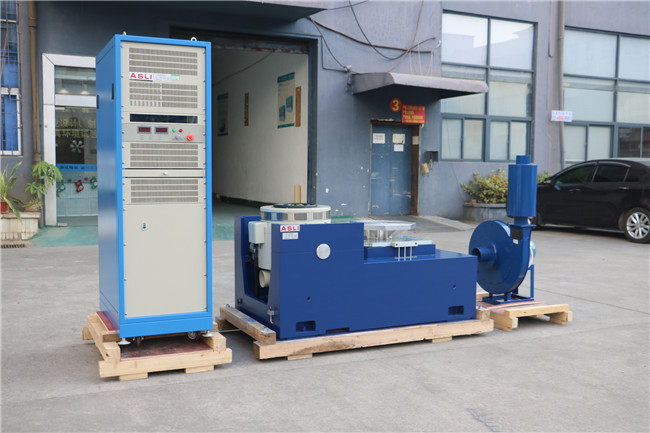

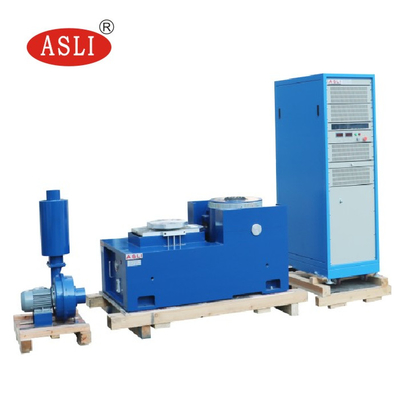

Lange slag en hoge snelheid trilschudsysteem voor willekeurige trillingstests
Sollicitatie:
Wij zijn fabrikant van producten uit de elektrodynamische hoogfrequente vibratietester / hoogfrequente vibratievermoeidheidstester-serie, hebben de 'dubbele magnetische circuitstructuur', 'zelf gegenereerde skeletactiecirkels', 'Airborne Support' en 'rollagers en lineaire geleiding', 'tapisolatie', geavanceerde moderne technologie en speciale technologie aangenomen, kunnen worden voltooid in X, Y, Z drie-assige sinusoïdale trillingstest en breedband willekeurige trillingstests, te voltooien door de klassieke (half-sinus, trapeziumvormig, zaagtandgolf) pols- en schokresponsspectrumtest. Deze producten worden op grote schaal gebruikt in de nationale defensie, wapens, luchtvaart, ruimtevaart, communicatie, elektronica, elektrische apparaten, communicatie, huishoudelijke apparaten en andere gebieden.
CE-goedgekeurde trillingstestsysteem Elektrodynamische schudbeker voor batterijlader Kenmerken:
1. Goed ontworpen dynamisch cirkelskelet, met een hogere axiale resonantiefrequentie.
2. Twee-magnetisch circuit, magnetische fluxlekkage laag, compacte structuur en rationeel.
3. Rocker Rod rollagers recht en op import gerichte stijfheidsoriëntatie van het composietlichaam, excentrisch draagvermogen.
4. Stichting Trunnion-isolatie gewijd aan hormoongebruik, de installatie van mobiel gemak.
5. Geavanceerde technologie beweegt zich rond het systeem om ervoor te zorgen dat de dynamische cirkel van hoge betrouwbaarheid.
6. Nieuw kanaalontwerp en verbetering van het koeleffect.
7. Statische stijfheid, dynamische stijfheid van de kleine lagerballon, verhoging van de capaciteit van de triltafel, verbetering van de laagfrequente prestaties.
Elektrodynamische hoogfrequente vibratietester technische parameters:
| Model |
Beoordeeld sinus Kracht (N) |
Beoordeeld willekeurig Kracht (N) |
Frequentie Bereik (Hz) |
Nominale versnelling (m/s2) | Geschatte snelheid (m/s) |
Nominale verplaatsing (pp) mm |
Max. Laden (kg) | bewegende spoel (kg) |
Afmeting van Bewegende spoel (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

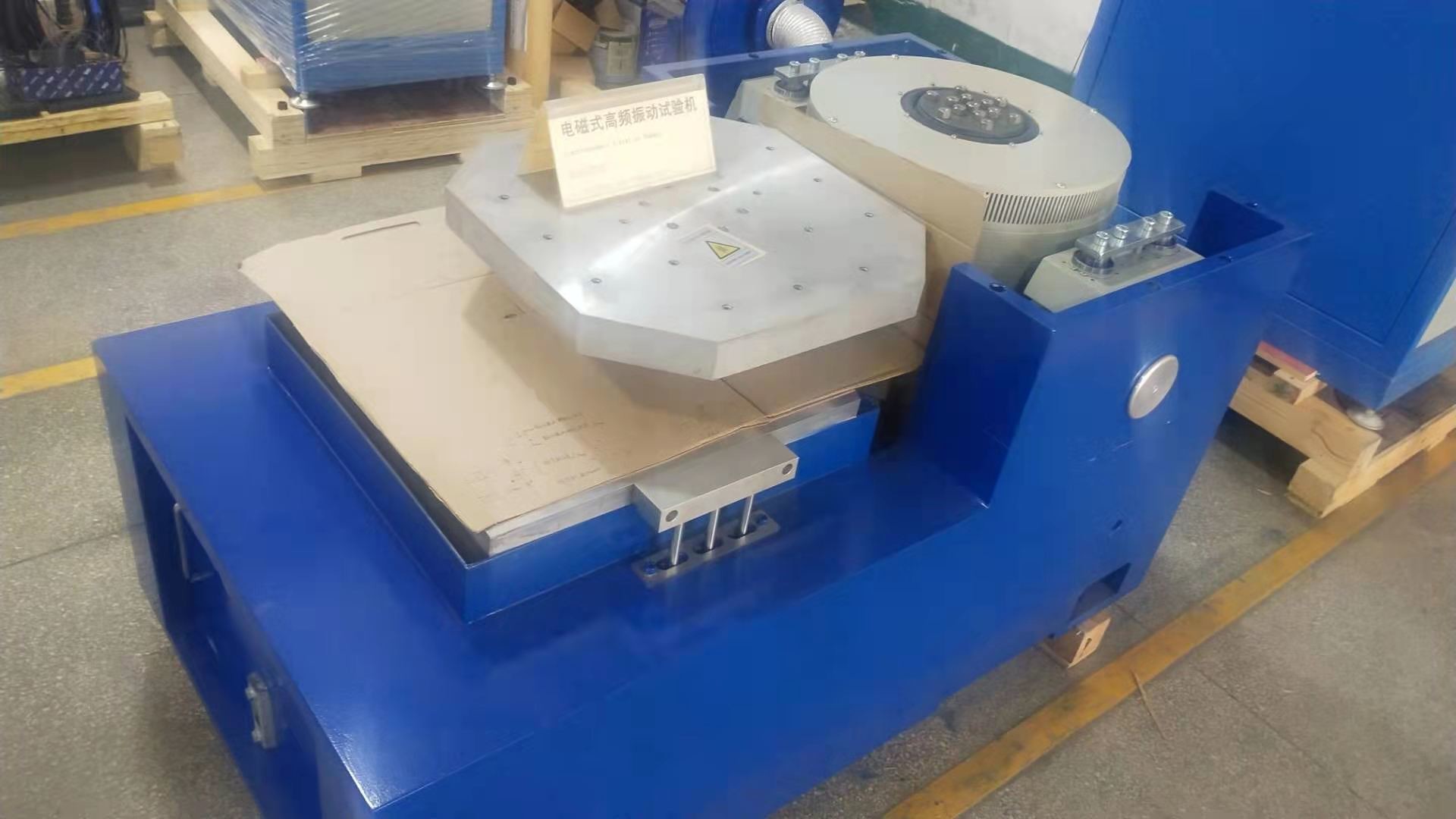

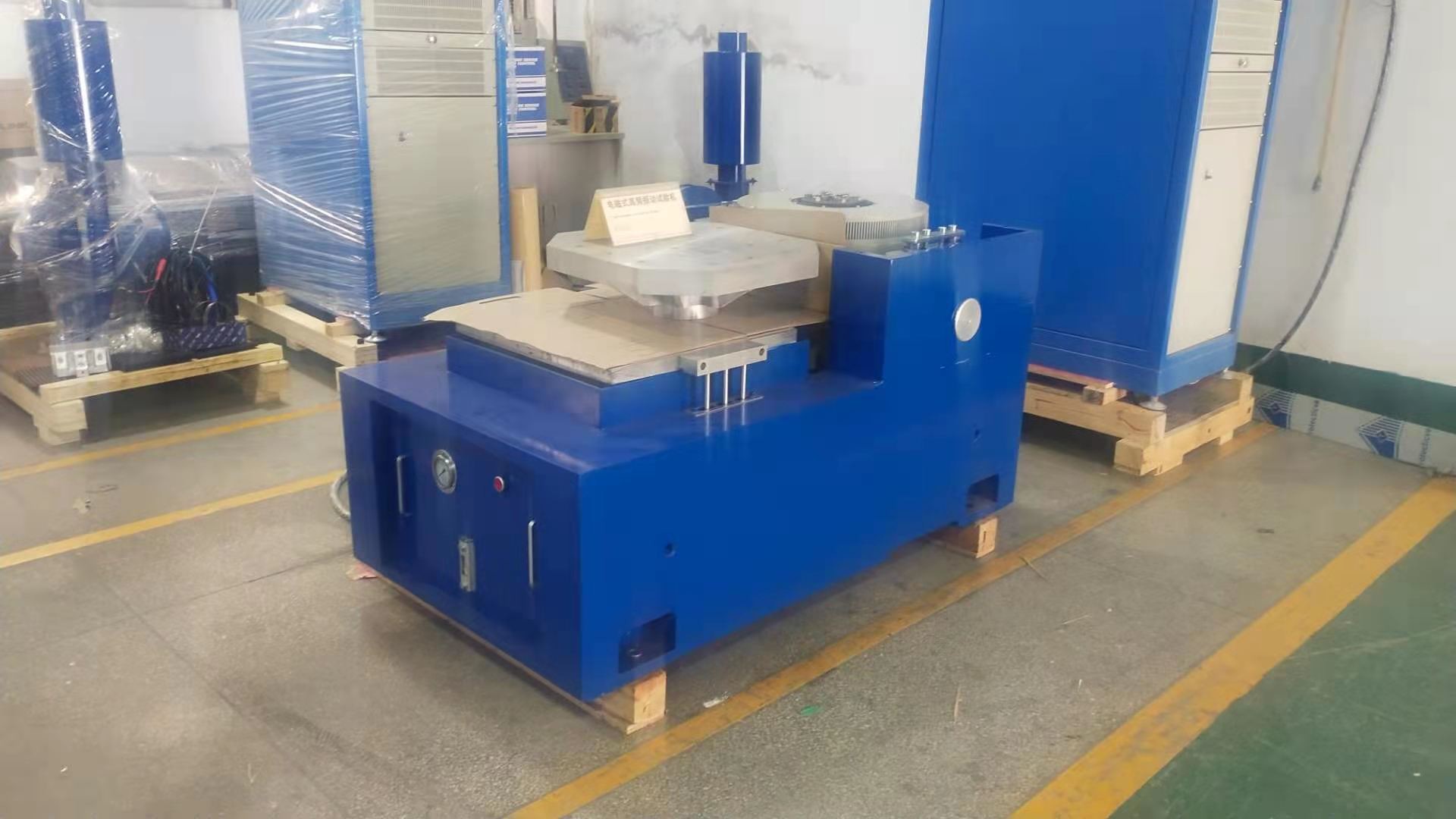

Kenmerken horizontale standaard:
1. Binnen een kleine laadbank om een hogere versnelling en werkfrequentie te realiseren, om de laadcapaciteit en prestaties van de hele machinebank te verbeteren.
2. De horizontale bank en de trillingsbank zijn van het integrale type, met een perfecte structuur, gemakkelijk te installeren en aan te passen.
3. Statische drukbaan, V-vorm, met een capaciteit van hellingsbestendig en bias-belastingsbestendig.
Ingebouwde oliepomp, goede structuur en eenvoudig te bedienen.
technische parameters van horizontale expander:
| Model | Bankgrootte (mm) | Frequentiebereik (Hz) | Gewicht bewegende delen (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9,0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33,0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36,8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-1000 5-1500 5-2000 |
57,7 76,9 86,5 |
| LT 1010 | 1000× 1000×30 1000× 1000×40 1000× 1000×50 |
5-1000 5-1300 5-1500 |
89.1 118,8 147 |
| LT 1212 | 1200× 1200×30 1200× 1200×40 1200× 1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
verticale verlengde bankkenmerken:
VT verticale verlengde bank en gespecificeerde klemmen, nauwkeurig berekend, uitgebreid ontwerp, om ervoor te zorgen dat de klant de beste prestaties verkrijgt volgens een perfecte structuur, materiaal van hoge kwaliteit
en vakmanschap.
technische parameters van verticale expander:
| Model | Gewicht (kg) | Max. Frequentie (Hz) | Bankgrootte |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Ronde bank) | 220 | 350 | Φ1200 |
Als u een familielid heeft, vraagt u ernaarElektrodynamische hoogfrequente mechanische testmachine Trillingsvermoeidheidstester, neem dan gerust contact met mij op.
