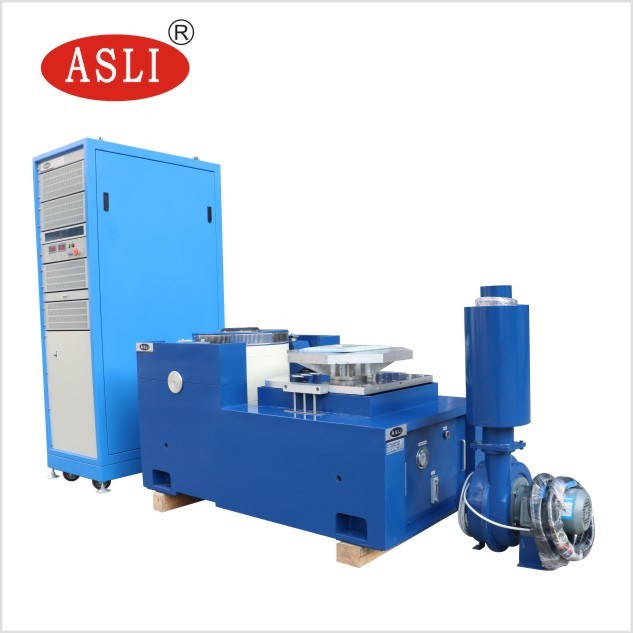

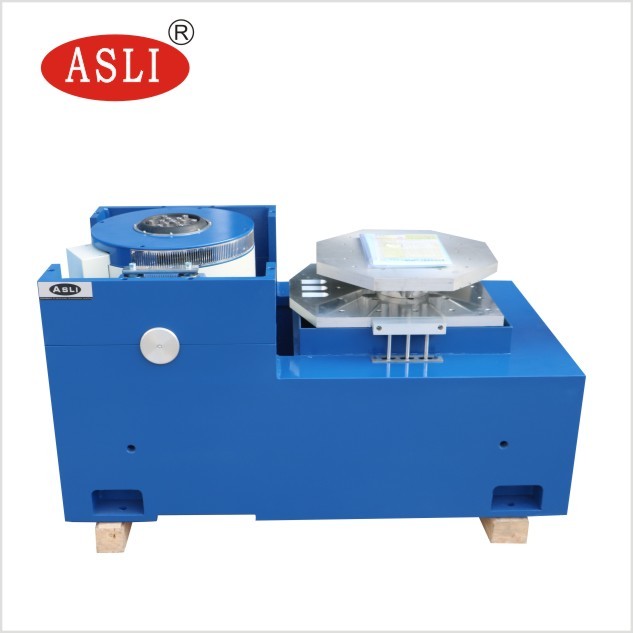

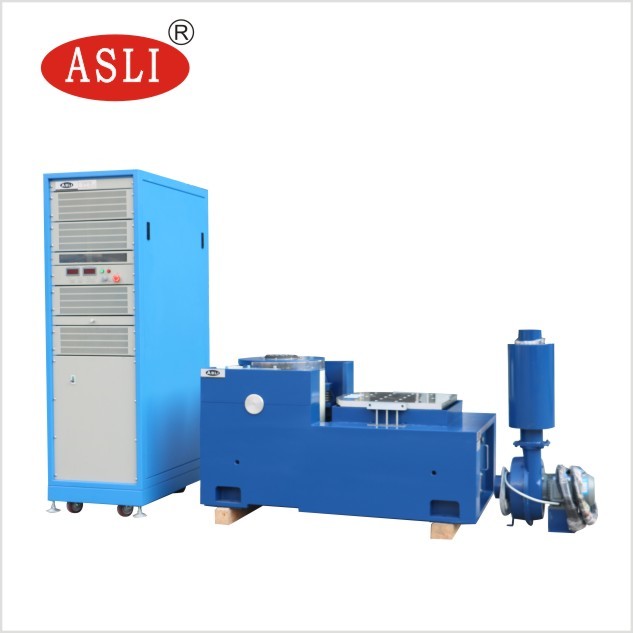

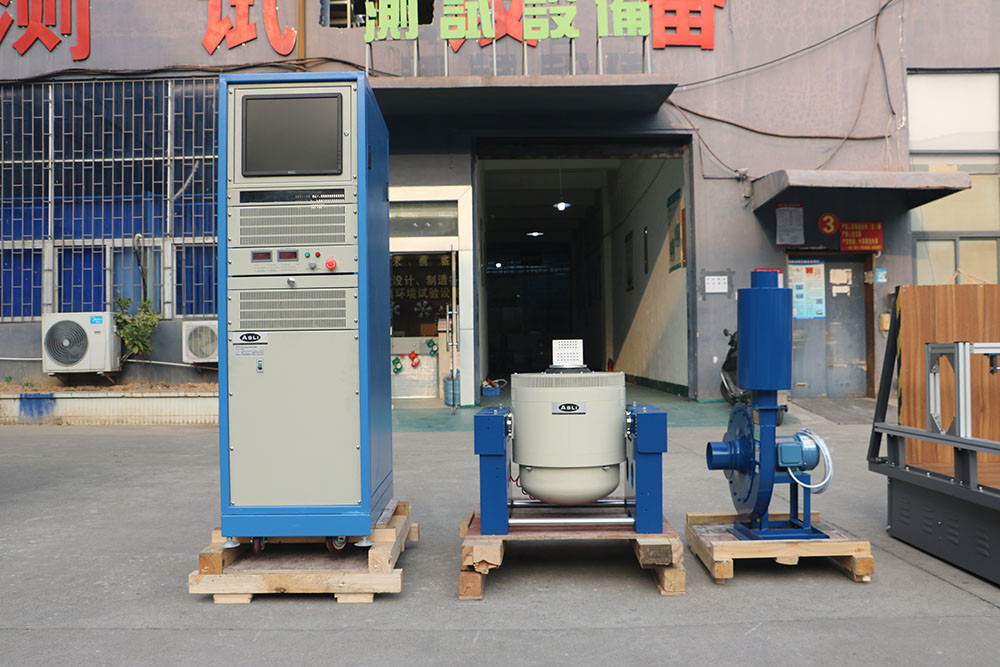

Luchtgekoeld trillingstestsysteem dynamische schudtafel met op maat gemaakte monsteropspanning
Voor het trillingstestsysteem verzoeken wij u het onderstaande voor te bereiden en uw aanvraag in te dienen. Wij helpen u graag met het aanbevelen van een geschikt model
Beschrijving van het proefstuk
Testmassa van het proefstuk
Afmetingen van het proefstuk
Testprofiel indien beschikbaar
Max. versnelling van de test
Test in X-, Y-, Z-richting of alleen Z-richting
Modelspecificatie Luchtgekoeld trillingstestsysteem dynamische schudtafel met op maat gemaakte monsteropspanning
| Systeemspecificatie | |||
| Systeemmodel: | ES- 3 | ||
| Frequentiebereik: | 3~3500 | ||
| Nominale kracht | Sinus N | 3000 | |
| Random N | 3000 | ||
| Schok N | 6000 | ||
| Maximale versnelling | sinus (m/s2) | 1000 | |
| Random (m/s2 rms) | 1000 | ||
| Schok (m/s2) | 2000 | ||
| Maximale snelh. | sinus (m/s2) | 1.6 | |
| Schok (m/s2) | 1.6 | ||
| Maximale verpl. | Maximale slag mm (p-p) |
25 | |
| Beweegbare spoel | 3,5 kg | ||
| Afmeting van beweegbare spoel | Dia 230 mm | ||
| Max. belasting: | 100 kg | ||
Andere beschikbare triltafelopties
| Model |
Nominale sinus Kracht (N) |
Nominaal random Kracht (N) |
Frequentie Bereik (Hz) |
Nominale versnelling (m/s2) | Nominale snelheid (m/s) |
Nominale verplaatsing (p-p) mm |
Max. belasting (kg) | beweegbare spoel (kg) |
Afmeting van Beweegbare spoel (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Trillingvoorbeeld voor random testen
Kenmerken:
1. Goed ontworpen dynamisch spoelframe, met een hogere axiale resonantiefrequentie.
2. Dubbel magnetisch circuit, geringe magnetische fluxlekkage, compacte en rationele structuur.
3. Rechte tuimelaar-rollagers en composiet geleiding voor hoge stijfheid en excentrisch belastingsvermogen.
4. Schokisolerende fundering met taplager voor eenvoudig mobiel gebruik en installatie.
5. Geavanceerde technologie binnen het systeem om een hoge betrouwbaarheid van de dynamische spoel te garanderen.
6. Nieuw luchtkanaalontwerp ter verbetering van het koeleffect.
7. Statische en dynamische stijfheid van het luchtveerlager, verhoging van het draagvermogen van de triltafel en verbeterde laagfrequente prestaties.Technische parameters van de horizontale triltafel (test in X-, Y-as)
Technische parameters van de verticale triltafel (test in Z-as):
Afbeeldingen ter referentie:
Verpakkingsafbeelding:
Voor vragen over het luchtgekoelde trillingstestsysteem / de dynamische schudtafel met op maat gemaakte monsteropspanning kunt u gerust contact met ons opnemen
