Trillingstestbank met hoge frequentie ES-30.pdf
Verticale en horizontale elektromagnetische vibratietester / shaker voor het testen van pakketten
Elektromagnetische vibratieschudderis toegewijd aan hoge kwaliteit, hoge prestaties en hoge betrouwbaarheid, precisie en nauwkeurigheid en gemakkelijke bediening.Het is een testplatform dat aan allerlei testspecificaties voldoet en uitgevoerd kan worden met onder meer IEC, MIL-STD, JIS, ASTM en andere specificaties.
| Shaker | |
| Sinuskracht (piek) | 30 kN |
| Schokkracht (piek) | 60 kn |
| Frequentiebereik | 5~2800Hz |
| Verplaatsing (continu) | 100mm |
| Max.Snelheid | 1,8 m/sec |
| Max.Versnelling | 75 G |
| Ankerdiameter | 445mm |
| 1e orde resonantiefrequentie | 2.400 Hz |
| Toelaatbaar excentrisch moment | >500 Nm |
| Anker gewicht | 40 kg |
| HE/ST-schroefmaat | M10 (metrisch) |
| Axiale trillingsisolatiefrequentie | <3 Hz |
| Max.Laadvermogen | 500kg |
| Lekkage van magnetische flux | ≤1 mT |
| Afmetingen (L×B×H, onverpakt) | 1.330x860x1.250 mm |
| Gewicht (onverpakt) | 2.500 kg |
| Installatie | Rubberen mat (ankerbouten vereist) |
| Eindversterker | |
| Versterker uitgang | 30 kVA |
| SNR | >65 decibel |
| Nominale uitgangsspanning | 120 Vrms |
| Afmetingen (L×B×H, onverpakt) | 800x900x2.100mm |

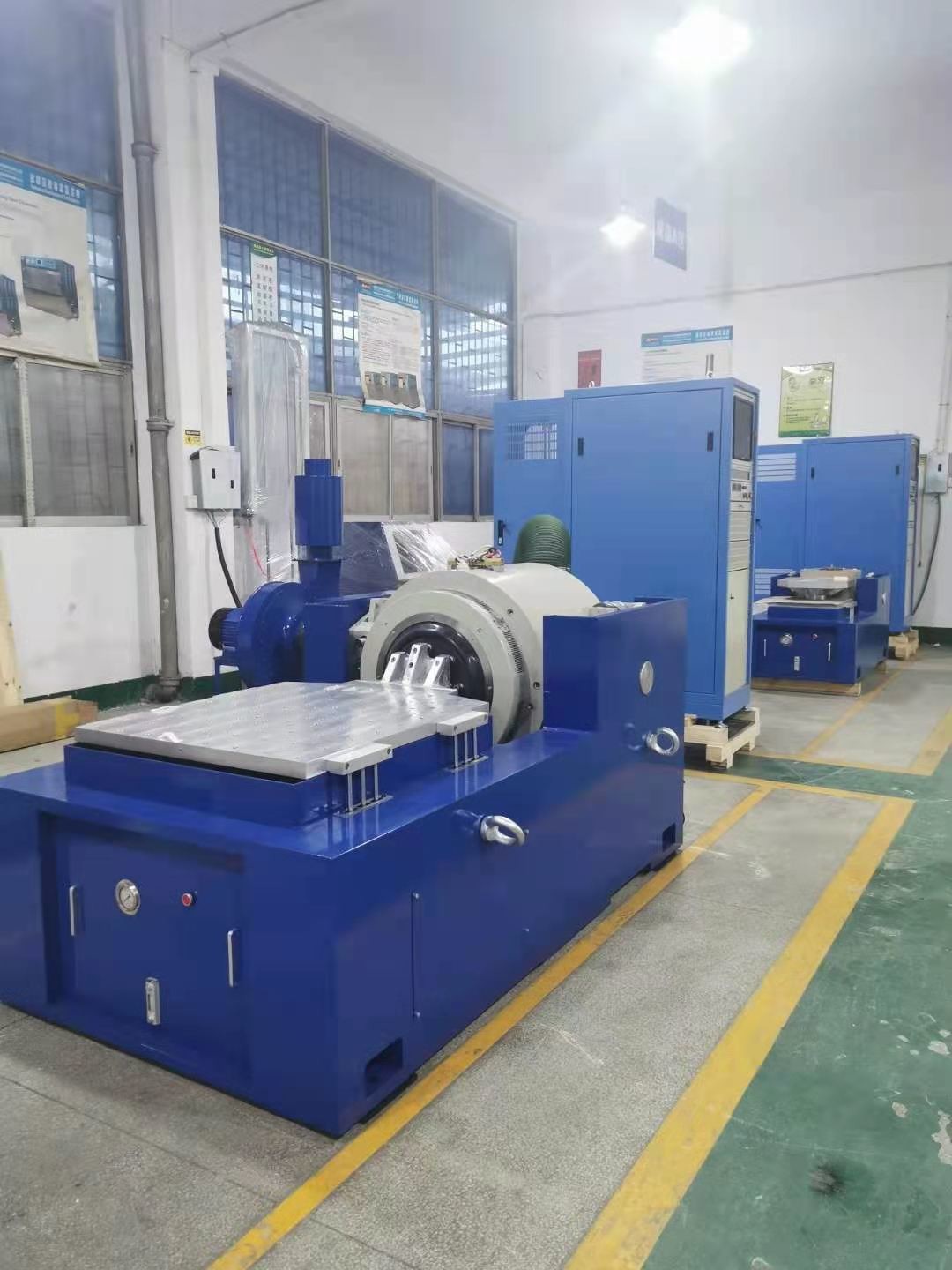

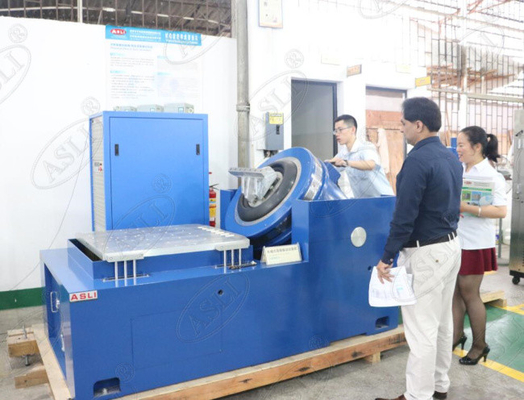

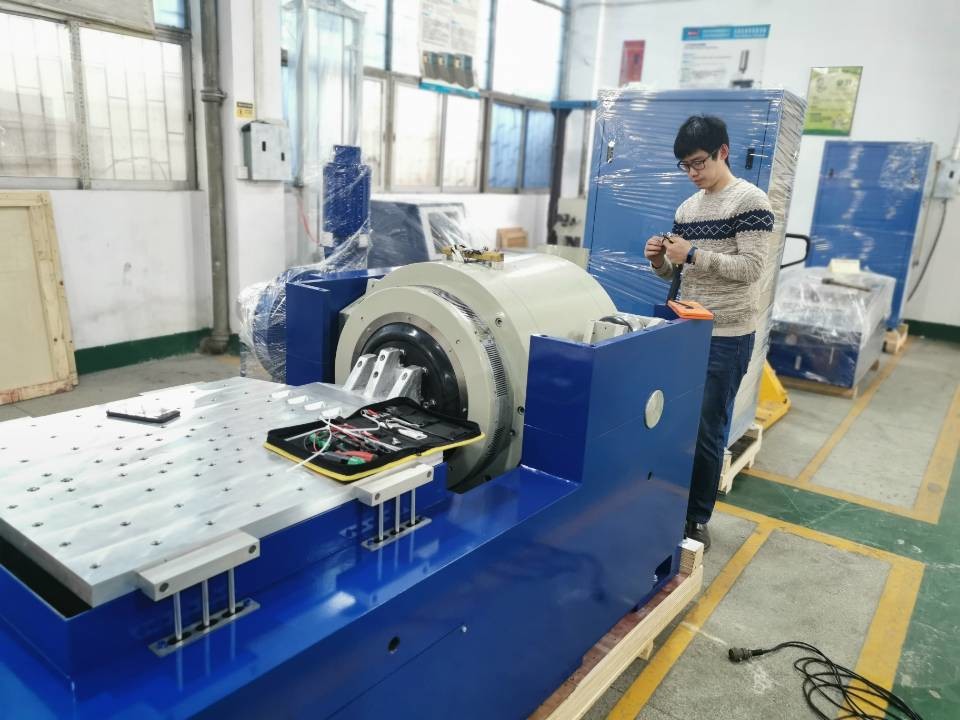

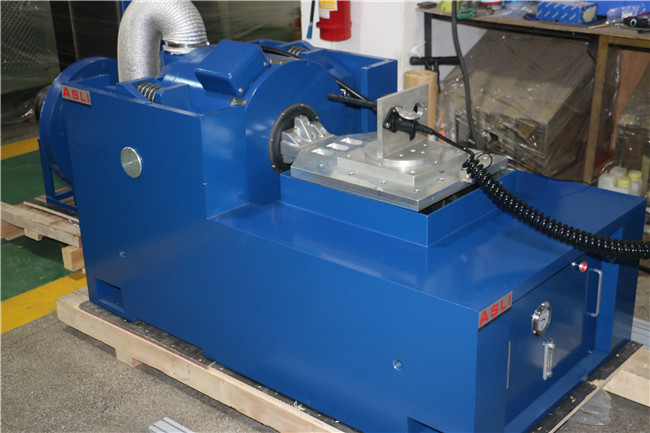

Foto's voor referentie:
Producteigenschappen
* Flexibel ophangsysteem en rechte lijngeleiding, sterk draagvermogen, goede geleidingsprestaties en hoge stabiliteit.
* De statische stijfheid van de airbag met centrale belasting is groot, de dynamische stijfheid is klein, het draagvermogen is sterk en de dynamische prestaties zijn uitstekend.
* Snelle zelfonderzoeksdiagnose en kettingbescherming, hoge veiligheid en betrouwbaarheid;
* Het isolatie- en dempingsapparaat van de airbag zorgt ervoor dat de vibrator geen speciale basis nodig heeft, reproduceert perfect de trillingsgolf en vermindert de trillingsoverdracht.
* Verstrek verschillend gebruik van horizontale en verticale uitbreidingsplatforms;
* Het kan worden gebruikt met alle soorten trillingsregelaars en de bediening is eenvoudig.
