Trillingsbatterijtestapparatuur vibratietestmachine voor IEC62133 UN38.3-standaard
Sollicitatie:
Wij zijn fabrikant van ES-20 Digital Electrodynamics Type VibrationTester, producten uit de serie High Frequency Vibration Test Machine, hebben de 'dubbele magnetische circuitstructuur', 'zelf gegenereerde skeletactiecirkels', 'Airborne Support' en 'rollerlagers en lineaire geleiding', 'trunnion isolation', geavanceerde moderne technologie en speciale technologie aangenomen, kunnen worden voltooid in X, Y, Z drie-assige sinusoïdale trillingstests en breedband willekeurige trillingstests, te voltooien door de klassieke (half-sinus, trapeziumvormig, zaagtandgolf) puls- en schokresponsspectrumtest. Deze producten worden op grote schaal gebruikt in de nationale defensie, wapens, luchtvaart, ruimtevaart, communicatie, elektronica, elektrische apparaten, communicatie, huishoudelijke apparaten en andere gebieden.
Technische parameters:
| Model |
Beoordeeld sinus Kracht (N) |
Beoordeeld willekeurig Kracht (N) |
Frequentie Bereik (Hz) |
Nominale versnelling (m/s2) | Geschatte snelheid (m/s) |
Nominale verplaatsing (pp) mm |
Max. Laden (kg) | bewegende spoel (kg) |
Afmeting van Bewegende spoel (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Functies:
1. Goed ontworpen dynamisch cirkelskelet, met een hogere axiale resonantiefrequentie.
2. Twee-magnetisch circuit, magnetische fluxlekkage laag, compacte structuur en rationeel.
3. Rocker Rod rollagers recht en op import gerichte stijfheidsoriëntatie van het composietlichaam, excentrisch draagvermogen.
4. Stichting Trunnion-isolatie gewijd aan hormoongebruik, de installatie van mobiel gemak.
5. Geavanceerde technologie beweegt zich rond het systeem om ervoor te zorgen dat de dynamische cirkel van hoge betrouwbaarheid.
6. Nieuw kanaalontwerp en verbetering van het koeleffect.
7. Statische stijfheid, dynamische stijfheid van de kleine lagerballon, verhoging van de capaciteit van de triltafel, verbetering van de laagfrequente prestaties.
Technische parameters van horizontale trillingstafel:
| Model | Bankgrootte (mm) | Frequentiebereik (Hz) | Gewicht bewegende delen (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9,0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33,0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36,8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-1000 5-1500 5-2000 |
57,7 76,9 86,5 |
| LT 1010 | 1000× 1000×30 1000× 1000×40 1000× 1000×50 |
5-1000 5-1300 5-1500 |
89.1 118,8 147 |
| LT 1212 | 1200× 1200×30 1200× 1200×40 1200× 1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
Technische parameters van verticale trillingstafel:
| Model | Gewicht (kg) | Max. Frequentie (Hz) | Bankgrootte |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Ronde bank) | 220 | 350 | Φ1200 |
Korte introductie over ASLi-fabriek:
Wij zijn een fabrikant van testapparatuur met een lange geschiedenis, in de afgelopen 28 jaar hebben we ons toegelegd op simulatie-omgevingstestapparatuur en mechanische trillings- en schoktestmachines. ES-20 Digitale elektrodynamica Type VibrationTester, hoogfrequente vibratietestmachine is onze sterproducten en we hadden de CE-certificering voor deze machine verkregen.
Pakket:Eerst PP-film, en dan 10 mm schuim tussen de machine en de behuizing, en aan de buitenkant is een standaard exportmultiplexkist.

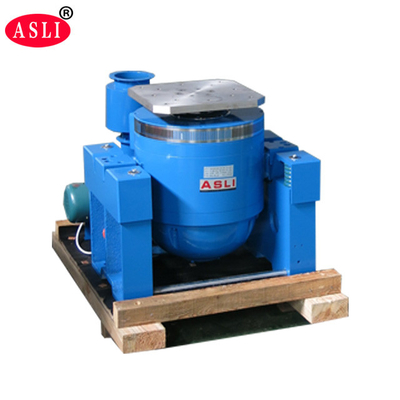

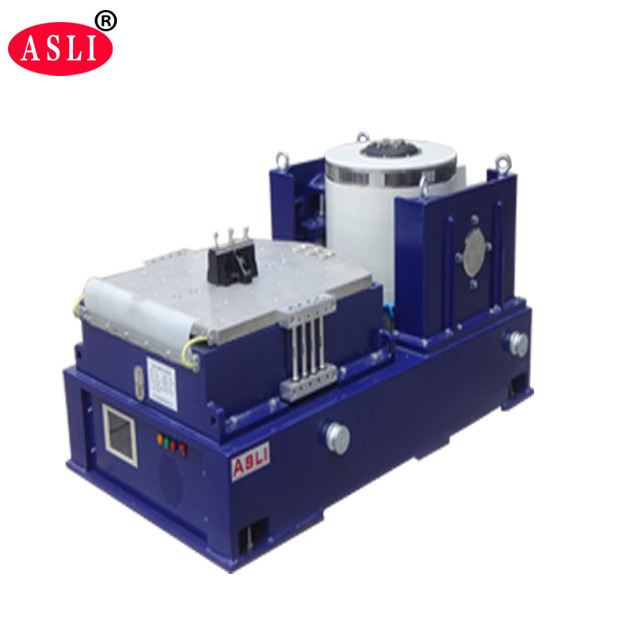

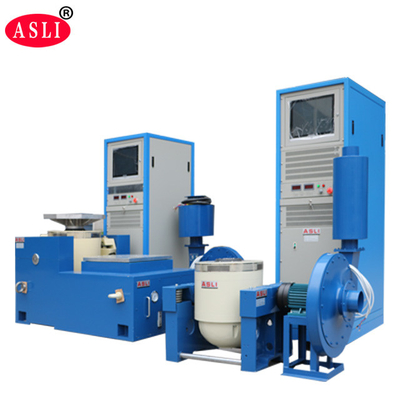

Foto's ter referentie:
Klantbezoek ASLi-bedrijf:
