ES-10 mechanisch trillingsproefsysteem.pdf

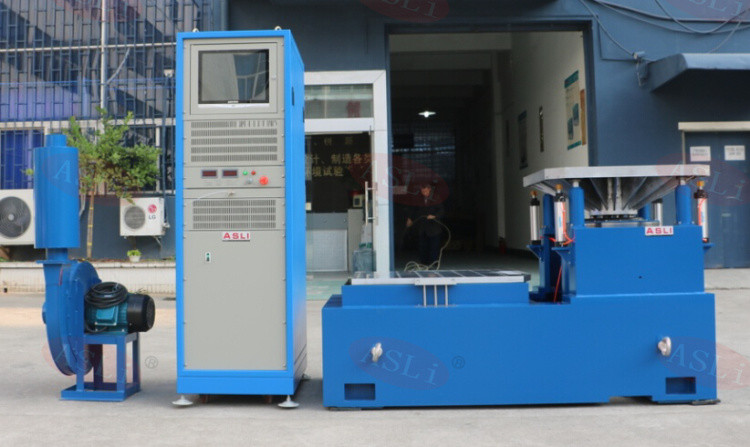

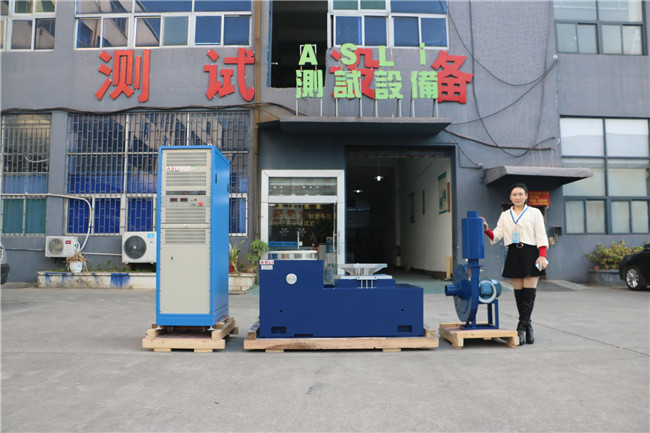

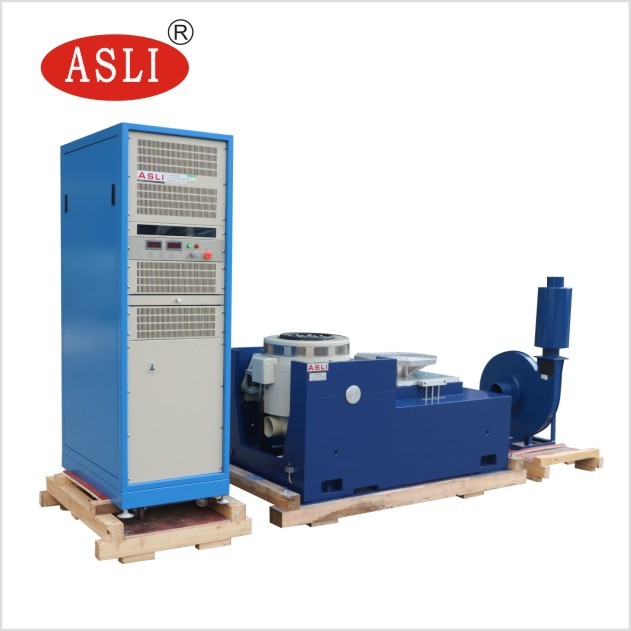

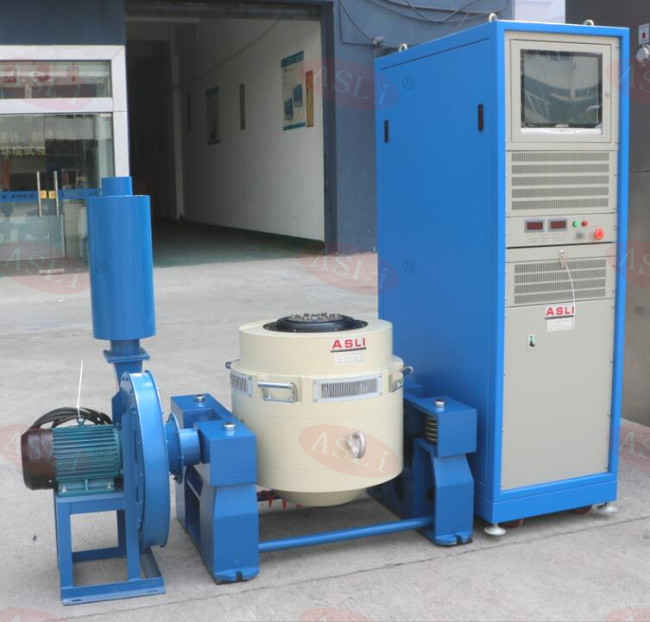

Universele trillingsmeter/elektromagnetische shaker voor transportsimulatie
Het maximale acceleratieniveau van de elektromagnetische vibratiemeter wordt bepaald door de maximale stroom en de belasting. Bij lage frequentie wordt de verplaatsing van het bewegende deel beperkt, zodat de versnelling geen hoog niveau bereikt. De resonantiefrequentie van het bewegende element is ingesteld hoger dan de bovengrens van het frequentiebereik.
De prestaties van de vibrator kunnen worden weerspiegeld door de grafiek die de maximale versnelling onder verschillende frequenties weergeeft. Door gebruik te maken van een log-log plot, kan de beperking van de verplaatsing worden uitgedrukt door een rechte lijn met een helling van 6 dB/octaaf.
Technische parameters:
| Model |
Nominale sinus Kracht (N) |
Nominale willekeurige Kracht (N) |
Frequentie Bereik (Hz) |
Nominale versnelling (m/s2) | Nominale snelheid (m/s) |
Nominale verplaatsing (p-p)mm |
Max. belasting (Kg) | bewegende spoel (Kg) |
Afmeting van bewegende spoel (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1,6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
Elektromagnetische shaker Kenmerken:
1. Robuust ophangsysteem en lineaire bewegingsgeleiding, sterk draagvermogen, goede geleidingsfuncties, hoge stabiliteit.
2. Load center airbag met hoge statische stijfheid en lage dynamische stijfheid, sterk draagvermogen, perfecte prestaties op het gebied van amplitudevariatie.

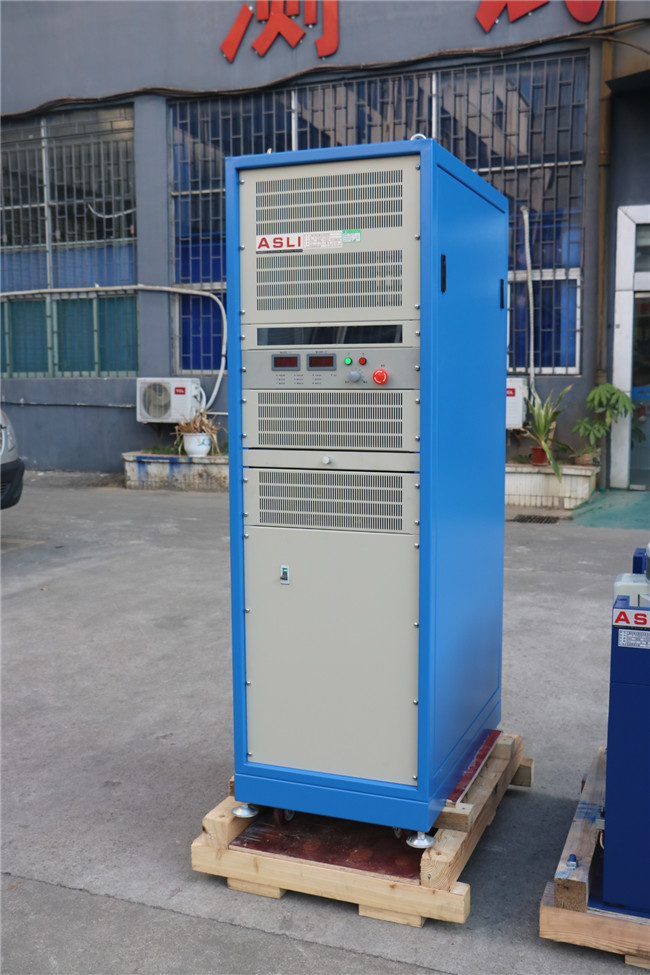

3. Hoge efficiëntie klasse D schakelvoeding, 3-sigma piek stroom, laag energieverbruik en minimale harmonische vervorming.
4. Snelle zelfdiagnose met veiligheidsvergrendeling, hoge veiligheidsbetrouwbaarheid.
5. Airbag schokisolatieapparaat voor het trillingsplatform zonder de noodzaak van een extra fundering, perfecte reproductie van de vibratiegolf en vermindering van de trillingsoverdracht.

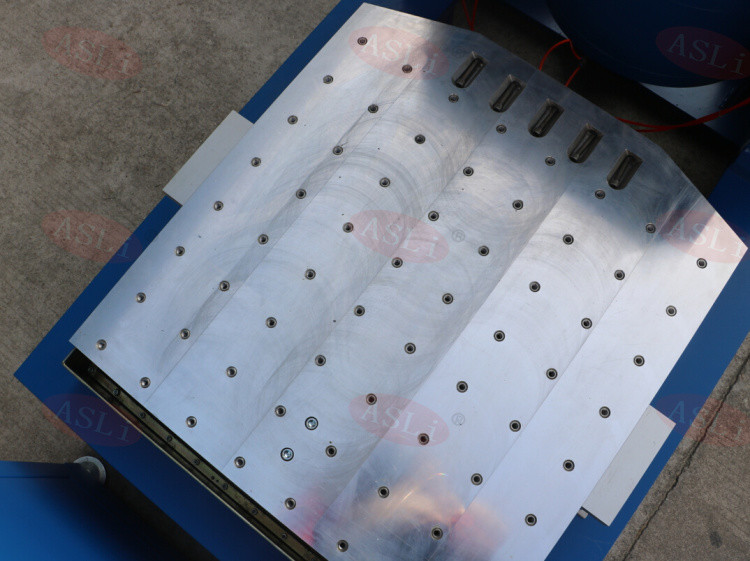

6. Horizontale en verticale uitbreidingsplatforms voor verschillende toepassingen.
Garantie en service
Vanaf de datum van acceptatie is de apparatuur gedurende de garantieperiode van 1 jaar volledig gratis (natuurrampen, abnormale stroom, oneigenlijk gebruik, schade veroorzaakt door oneigenlijk onderhoud), en voldoet de koper aan de voorwaarden van bewaring, gebruik en installatieregels. Vervolgens, vanwege het falen van het productiekwaliteitsprobleem van de testkast, zal de leverancier onderhoudspersoneel sturen om gratis onderhoud uit te voeren volgens de servicebelofte tijd na kennisgeving.
On-site training kan worden uitgevoerd volgens de contractvereisten bij het installeren en inbedrijfstellen van apparatuur voor de gebruiker en het in gebruik nemen ervan;
De gebruiker kan worden geregeld om naar het bedrijf te komen voor on-site technische training tijdens de fabrieksinbedrijfstelling, zodat de klant de prestaties van de apparatuur kan begrijpen, de juiste gebruiksmethode, bediening, routineonderhoud, veelvoorkomende foutdetectie en -eliminatie kan trainen, en de storingen kan verminderen die worden veroorzaakt door oneigenlijk gebruik van de apparatuur. Bespaar onderhoudskosten voor klanten.
