Download document voor opslag -- klik hier ----→trillingstestkamer ES-6.pdf

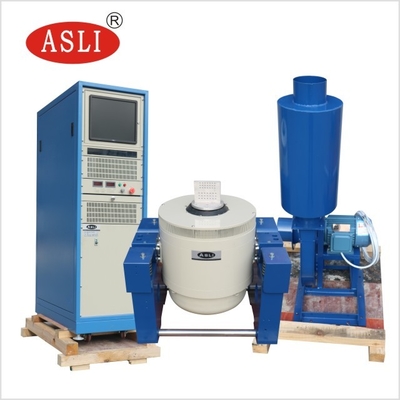

Transportsimulatie Hoogfrequente elektrodynamische trillingscontroleur voor kartonnen doos
Vibratieproefsysteem wordt voornamelijk gebruikt voor producten met trillingen en schokomgevingstest, milieustresscreeningstest, betrouwbaarheidstest.
Elektromagnetische trillingstoetser volledig volgens de standaardontwerpbatterijverwante test, simulatie, onder de bepaalde voorwaarde van de trillingstoets van de batterij,de batterij of het batterijpakket is bevestigd aan de trillingstafel, volgens de voorgeschreven frequentie, versnelling en verplaatsingsmodus langs de batterijmonstertrillingen van drie onderling loodrecht gelegen richtingen mag de batterij niet lekken,Verlies geen moed.Geen gebroken, geen brand en explosie.
Vibratieproeven hebben een zeer breed toepassingsgebied, van printplaten, batterijen, vliegtuigen, schepen, raketten, raketten, auto's en huishoudelijke apparaten tot andere industriële producten.
Technische parameters:
Model |
Nominale sinus Kracht (N) |
Geclassificeerd willekeurig Kracht (N) |
Frequentie Bereik (Hz) |
Nominale versnelling (m/s)2) | Nominale snelheid ((m/s) |
Nominale verplaatsing (p-p) mm |
Max. belasting (kg) | bewegende spoel ((Kg) |
Afmeting van Bewegende spoel ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Testnorm:
GB/T 31486-2015
UL 1642:2012 < Norm voor lithiumbatterijen >
UL 2054: 2012 < Batterijen voor huishoudelijk en commercieel gebruik>
UN38.3 ((2012)
IEC 62133-2:2017 < Veiligheidsvereisten voor draagbare gesloten secundaire cellen en van deze batterijen vervaardigde batterijen voor gebruik in draagbare toepassingen - Deel 2: Lithiumsystemen>
IEC 62281: 2004
IEC 60086: 2007
