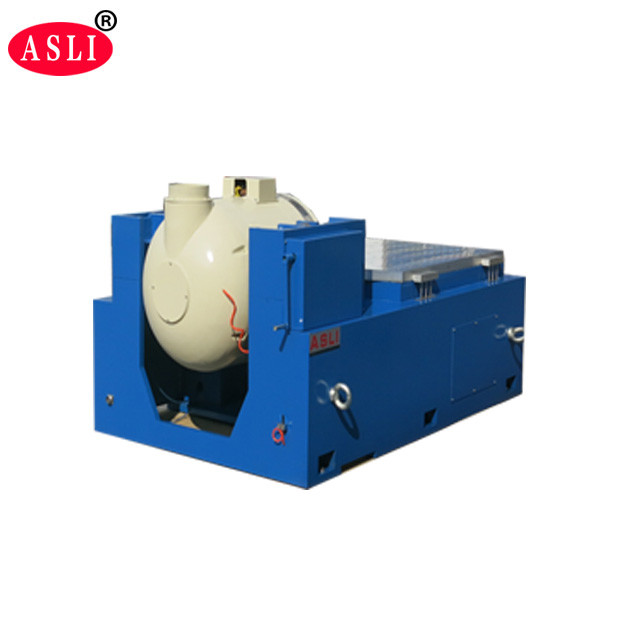

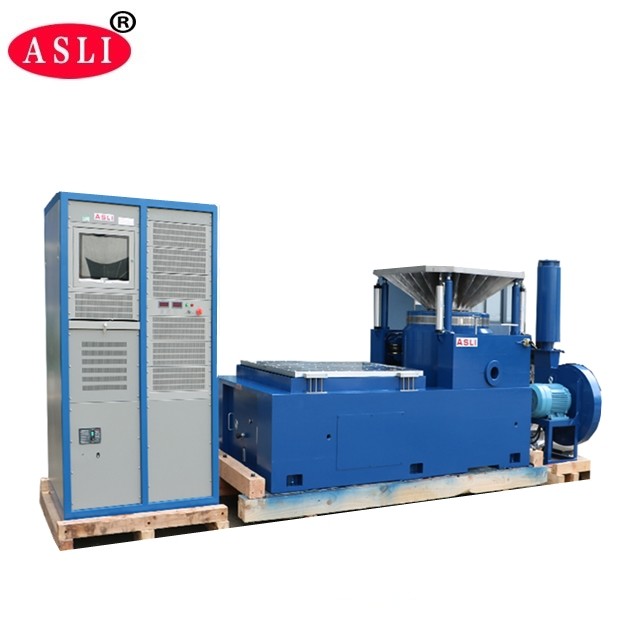

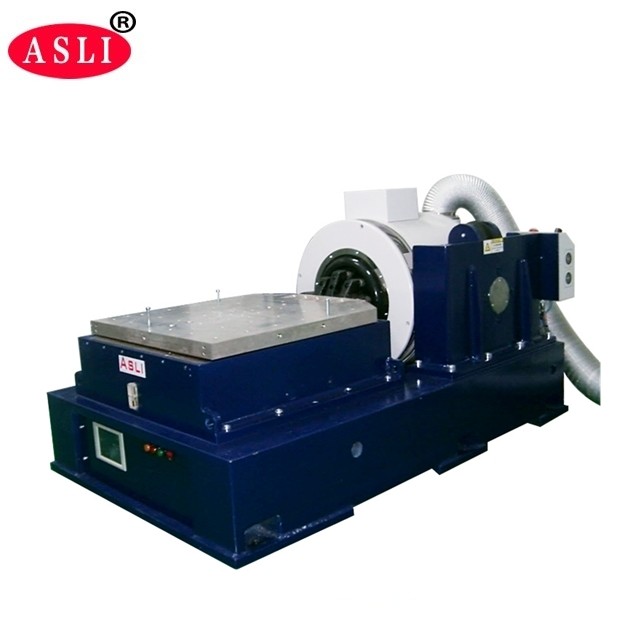

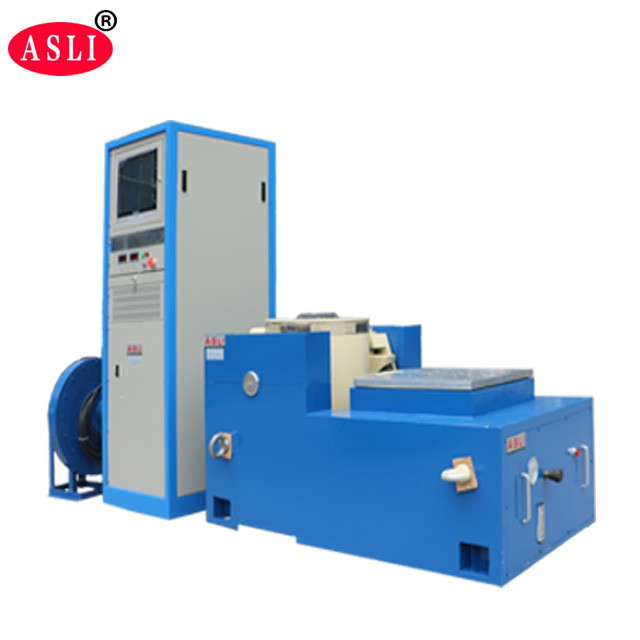

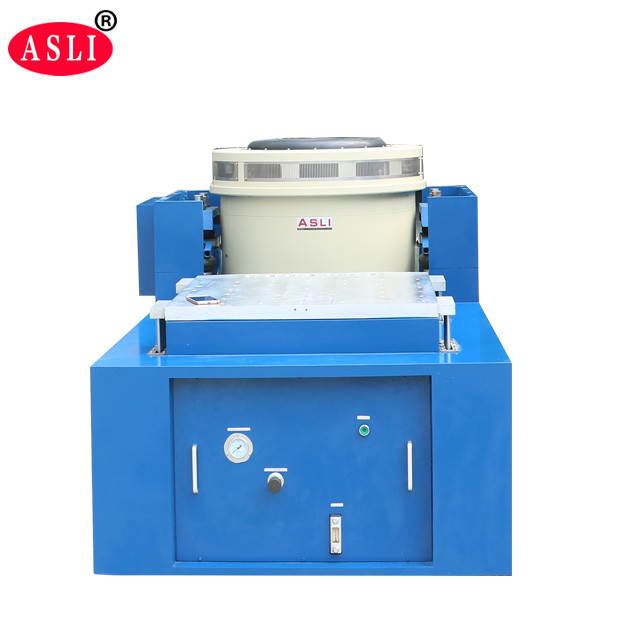

2500hz trilling Shaker Machine, 1.8m/S Shaker Test Systems
Product Details
| sinus: | 20000n | Frequentiebereik: | 3hz aan 2500hz |
|---|---|---|---|
| Snelheid: | 1,8 m/s | Direct: | x, y, z |
| Versnelling: | 100 g | het bewegende rollen: | 30 kg |
| Laden: | 300 kg | ||
| Markeren |
2500hz schudbekerproefsystemen,2500hz de machine van de trillingsschudbeker,1.8m/s schudbekerproefsystemen |
||
Product Description

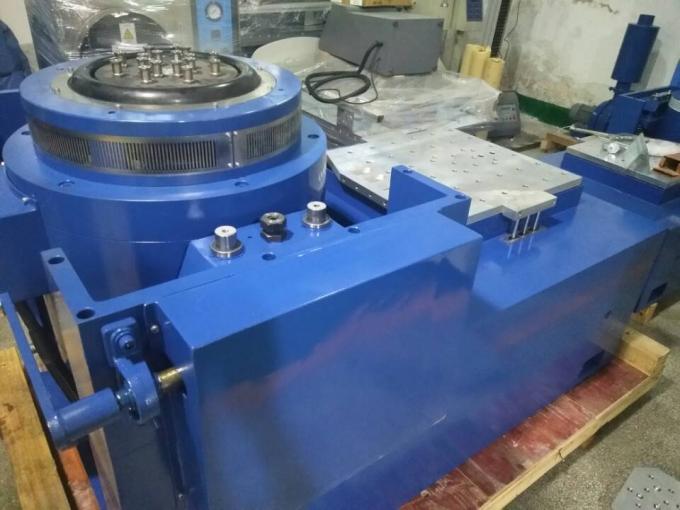

De ES-20 Digitale Elektrodynamische Vibratietester is een hoogfrequente vibratietestmachine ontworpen voor precieze simulatie van omgevingsvibratie- en schokomstandigheden. Het ondersteunt sinusvormige vibratie op de X-, Y- en Z-as evenals breedband willekeurige vibratietests, samen met klassieke pulstests (halve sinus, trapeziumvormig, zaagtandgolf) en schokrespons spectrumanalyse.
Vervaardigd door ASLi — een specialist in testapparatuur met 28 jaar ervaring in simulatieomgevings-testapparatuur en mechanische vibratie- en schoktestmachines — heeft deze machine CE-certificering verkregen en is het een sterproduct in ons assortiment.
Eerst PP-folie, dan 10 mm schuim tussen de machine en de kist, en aan de buitenkant een standaard export multiplex kist.
| Model | Nominale Sinuskracht (N) | Nominale Willekeurige Kracht (N) | Frequentiebereik (Hz) | Nominale Acceleratie (m/s²) | Nominale Snelheid (m/s) | Nominale Verplaatsing (p-p) mm | Max. Belasting (Kg) | Bewegende Spoel (Kg) | Afmeting Bewegende Spoel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | Ø150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | Ø150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Ø230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Ø150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Ø230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Ø450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Ø500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Ø600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Ø650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Ø870 |
- Goed ontworpen dynamische cirkel skelet, met een hogere axiale resonantiefrequentie van het podium.
- Dubbel magnetisch circuit ontwerp — lage magnetische flux lekkage, compacte structuur en rationele lay-out.
- Rocker arm rol-lagers met rechte en geïmporteerde composiet stijfheid oriëntatie, die een uitstekende excentrieke belastingscapaciteit bieden.
- Trunnion isolatie fundering speciaal voor hormoongebruik, met handige mobiele installatie.
- Geavanceerd mobiel systeem zorgt voor hoge betrouwbaarheid van de dynamische cirkel.
- Nieuw kanaalontwerp verbetert het koelingseffect.
- Statische stijfheid en dynamische stijfheid van het lager kleine ballon, verhoogt de capaciteit van de vibratietafel en verbetert de laagfrequente prestaties.
| Model | Tafelafmeting (mm) | Frequentiebereik (Hz) | Gewicht van Bewegende Delen (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5–800 5–1000 5–1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5–1000 5–1500 5–2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5–1000 5–1300 5–1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5–800 5–1100 5–1400 | 126 168 210 |
| Model | Gewicht (kg) | Max. Frequentie (Hz) | Tafelafmeting |
|---|---|---|---|
| VT300 | 10 | 2000 | Ø300 |
| VT400 | 16 | 2000 | Ø400 |
| VT500 | 25 | 1500 | Ø500 |
| VT600 | 35 | 1000 | Ø600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Ronde Tafel) | 220 | 350 | Ø1200 |
De ES-20 Digitale Elektrodynamische Vibratietester serie maakt gebruik van geavanceerde moderne technologieën, waaronder dubbele magnetische circuit structuur, zelfgenererende skelet actiecirkels, luchtsteun, rol-lagers en lineaire geleiding, en trunnion isolatie. Deze technologieën maken de voltooiing mogelijk van X-, Y-, Z-as sinusvormige vibratietests en breedband willekeurige vibratietests, evenals klassieke pulstests (halve sinus, trapeziumvormig, zaagtandgolf) en schokrespons spectrumtesten.
Deze producten worden veel gebruikt in defensie, wapens, luchtvaart, ruimtevaart, communicatie, elektronica, elektrische apparaten en huishoudelijke apparaten en andere gebieden.
Als u vragen heeft over de Verticale en Horizontale Vibratietester, neem dan gerust contact met ons op. Wij helpen u graag.
Product Highlights
ES-20 XYZ-vibratieschudder: 20000N sinuskracht, 3-2500Hz, 1,8 m/s, 100 g, 300 kg belasting. CE-gecertificeerd, 28 jaar fabrikant. Op maat gemaakte verticale/horizontale tafels, multiplexverpakkingen voor export.
