Van het de Hoge Frequentievervoer van ISTA van de de Simulatietrilling de Proefbank 2A
Product Details
| Trillingskracht: | 6000N | Toepassing: | Pakket |
|---|---|---|---|
| Trillingsrichting: | 3 As | Test Standaard: | ista 2a |
| Frequentie: | 3~3500 Hz | Versnelling: | 100 g |
| Markeren |
De Trillingsproefbank van de vervoersimulatie,2A trillingsproefbank,ISTA-Trillingsmeetapparaat |
||
Product Description
De ISTA 2A High Frequency Transport Simulation Vibration Test Bench is ontworpen voor een uitgebreide test van de trillingsrespons.de eerste stap is het uitvoeren van een onderzoek naar de trillingsreactie om de functie van het testobject te verifiëren en de invloed van resonantie in het volledige frequentiebereik te onderzoeken.Voor alle testtypen worden resonanties geïdentificeerd door middel van een sinus-sweep.
Het systeem ondersteunt de volgende testmodi:
- Vibratie met vaste frequentie
- Geveegde trillingen
- Willekeurige trillingen
- Klassieke schok
Download het technische document voor opslag en referentie:
Download de ES-6 trillingstestapparatuur (PDF)- Inrichtingsmethode:Het menu in het Chinees en Engels met computer bediening, met behulp van gespecialiseerde bewakings- en besturingssystemen.
- Displayfuncties:Dynamische weergave van testcurven, meerkanaaldata en gegevenstelling.
- Curve recorder:Registratie in realtime van testgegevens met automatische gegevensopname.
| Model | Nominale sinuskracht (N) | Nominale willekeurige kracht (N) | Frequentiebereik (Hz) | Nominale versnelling (m/s2) | Nominale snelheid (m/s) | Nominale verplaatsing (p-p) mm | Max. belasting (kg) | Bewegende spoel (kg) | Afmeting van de bewegende spoel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
- Eenvoudige installatie kan door de gebruiker worden uitgevoerd.
- Gebruikersinterface: LCD touchscreen voor lokale modus en PC-Windows (via Ethernet) voor externe modus.
- Lokale modus: snelle start van een vooraf gedefinieerde test; tientallen testspecificaties kunnen worden opgeslagen.
- Remote-modus: volledige werking van het systeem, inclusief testdefinitie, opslag van testspecificaties op MOSTAR, testcontrole, herziening van testgegevens en documentatie.

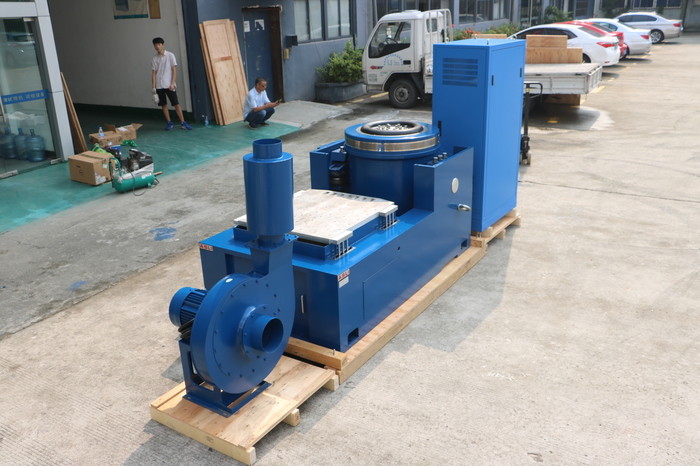

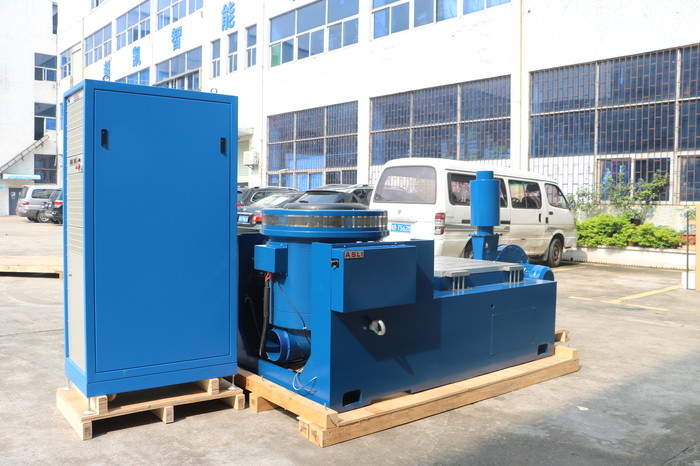

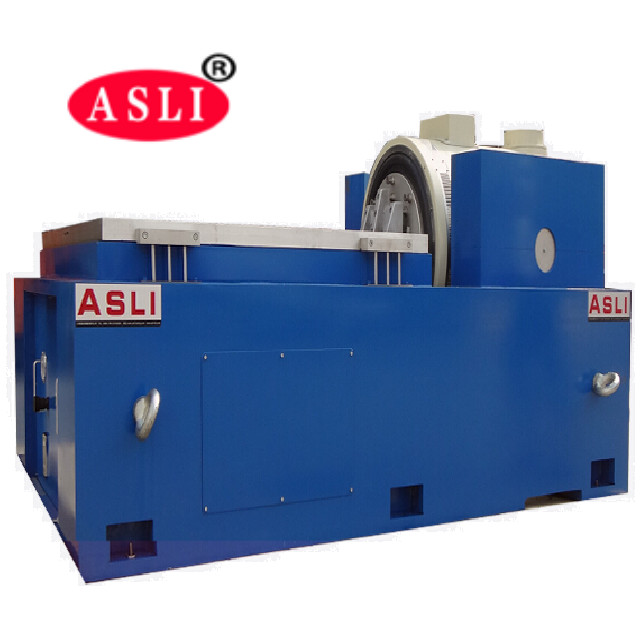

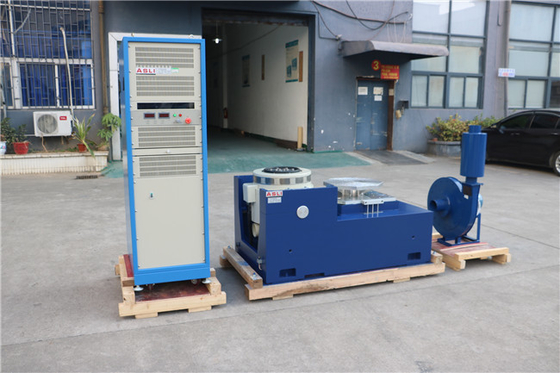

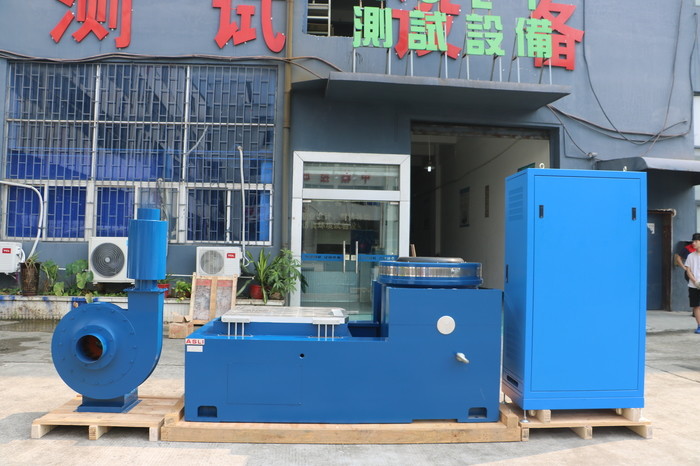

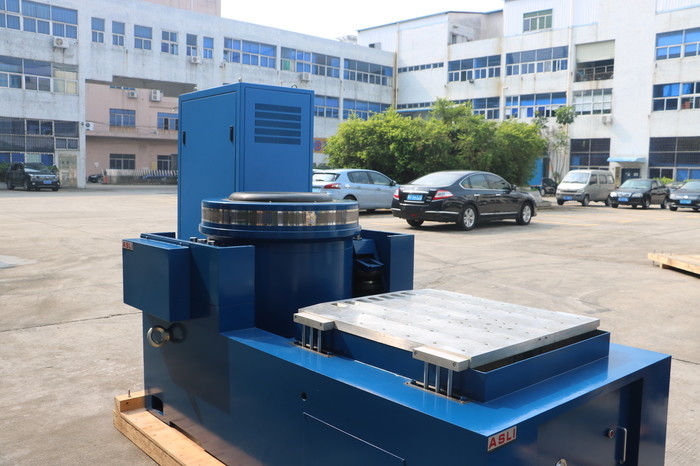

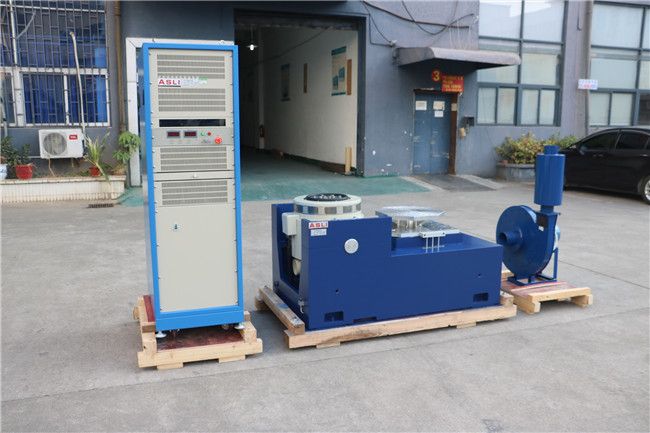

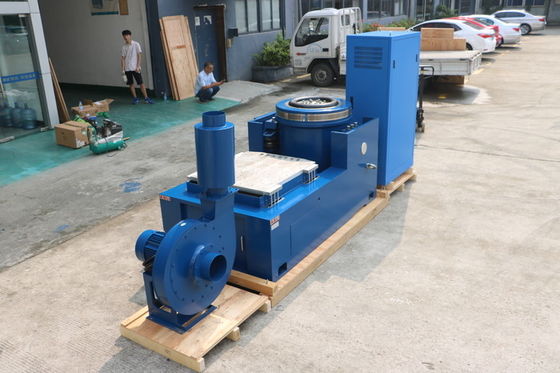

De vibratie-shakertafel is vervaardigd met behulp van een dubbele magnetische circuitstructuur, zelf gegenereerde skelet-actiekringe, luchtondersteuning, rollagers en lineaire begeleiding,en trunnion isolatieDeze geavanceerde moderne en gespecialiseerde technologieën maken het mogelijk om X-, Y- en Z-drie-assige sinusvormige trillingen en breedbandrandom trillingen te testen.en klassieke pulstesten (half-sinus), trapeziumvormige, zaagtandgolf) en schokrespons spectrum testen.
- De zorgvuldig ontworpen bewegende spoel skelet levert een hogere eerste orde axiale resonantie frequentie.
- Lichte armature met een hoge stijfheid, met een frequentie van 4500 Hz.
- Computersysteem voor de verbindingsleiding voor onmiddellijke opslag van materiaal.
- Toon de besturingsgrafiek.
- Een laag weerstandsniveau en een hoog prestatiedesign ¢ hoge efficiëntie tegen lage kosten.
- Hoge betrouwbaarheid met een laag foutpercentage.
Indien u vragen of eisen heeft met betrekking tot de ISTA 2A High Frequency Transport Simulation Vibration Test Bench, aarzel dan niet om uw vraag te sturen.
Product Highlights
ISTA 2A vibratietestbank met 6000N kracht, 3-assige testen, 3-3500Hz frequentie en 100g versnelling. Voorzien van dubbel magnetisch circuit, LCD-aanraakscherm en pc-afstandsbediening. Ideaal voor pakkettransportsimulatie met hoge betrouwbaarheid en efficiëntie.
