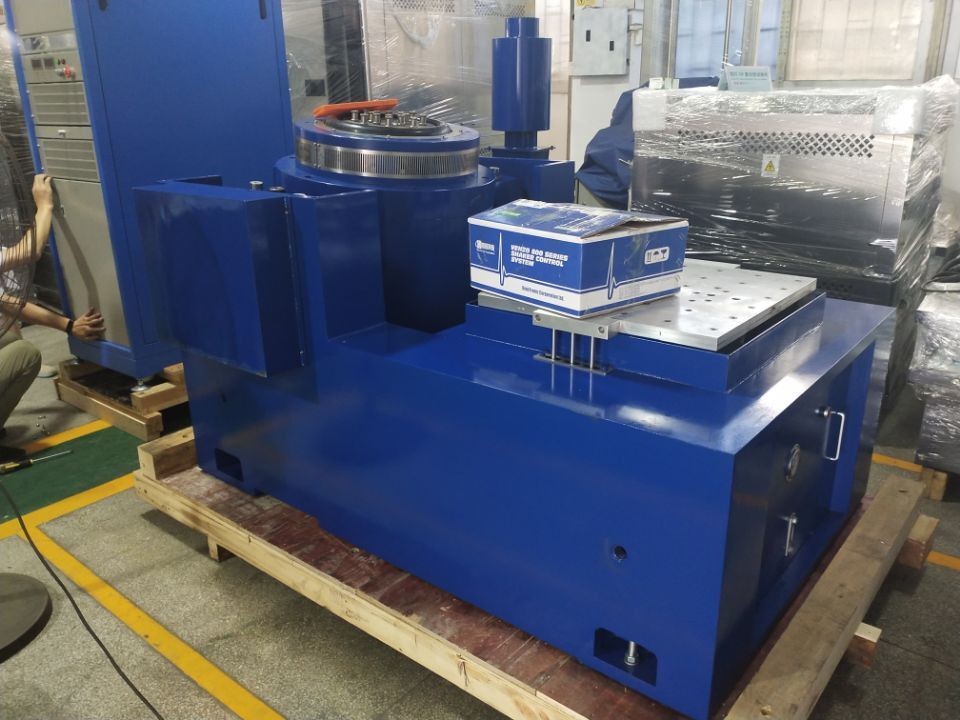

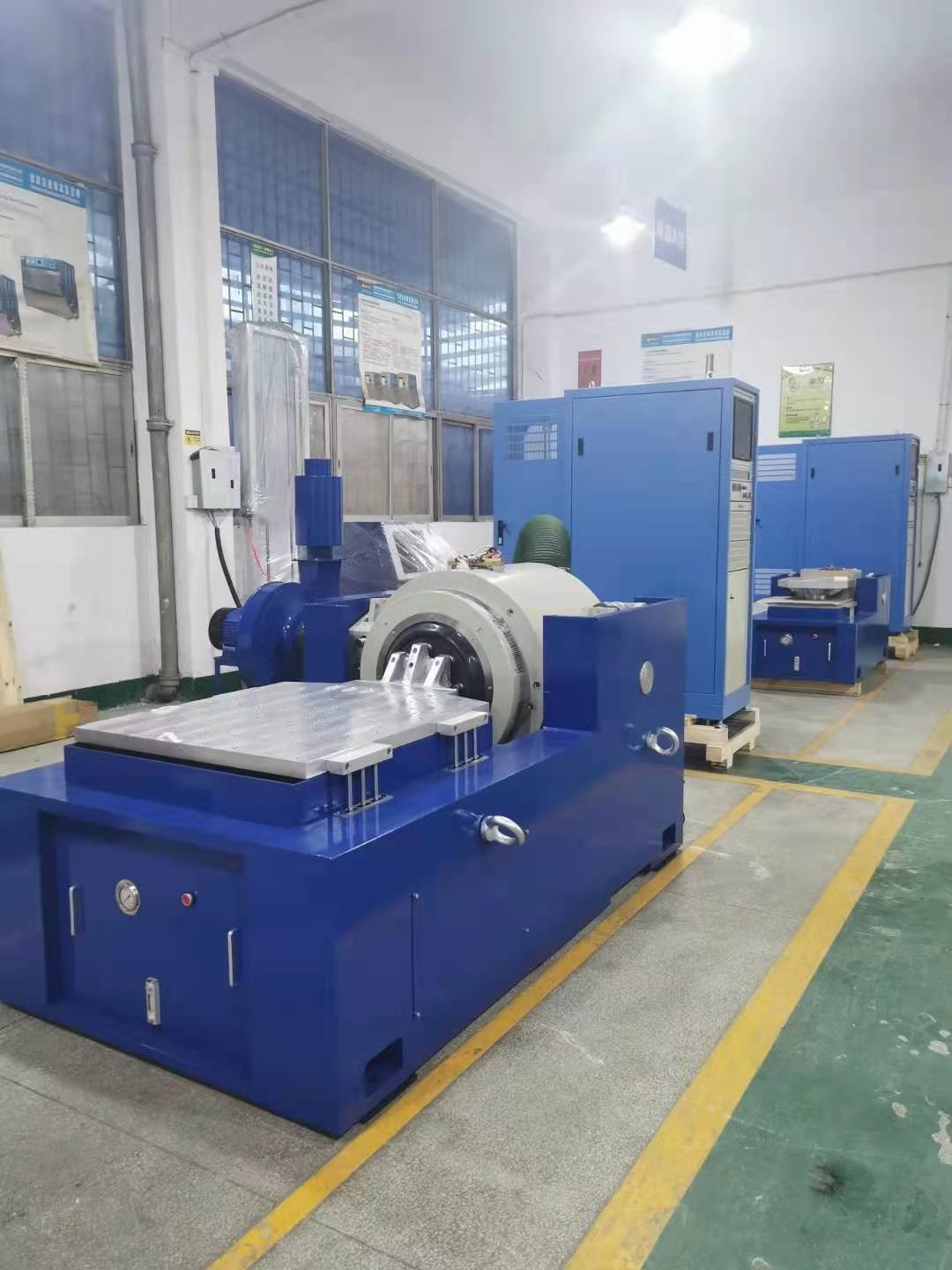

Elektrodynamische schaketafel voor trillingstest van cellen en batterijen SAE J2464
Strijdkracht van het systeem
Vibratiesystemen hebben een nominale uitgangskracht die doorgaans wordt uitgedrukt in:
Sinuskracht: lbs (kN) pk
Willekeurige kracht: lbs (kN) rms
Schokkracht: lbs (kN) pk
De aangegeven willekeurige krachtrating veronderstelt een bepaalde (meestal vlakke) spectrumvorm over een bepaald frequentiebereik (meestal 5 Hz ∼ 2000 Hz) en een bepaalde minimale massabelasting op de shaker.Als deze omstandigheden verschillen van uw testvereistenDeze uitslagkrachtklassen vormen een uitgangspunt voor de kracht (F) -parameter in F = M*A*1.3

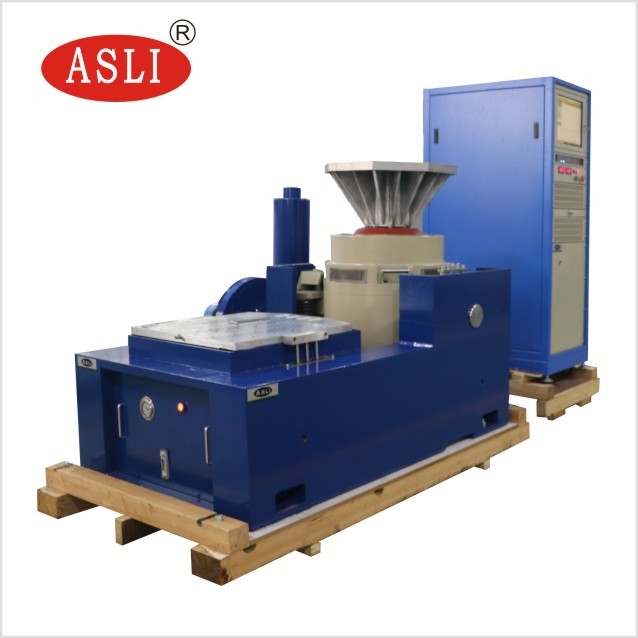

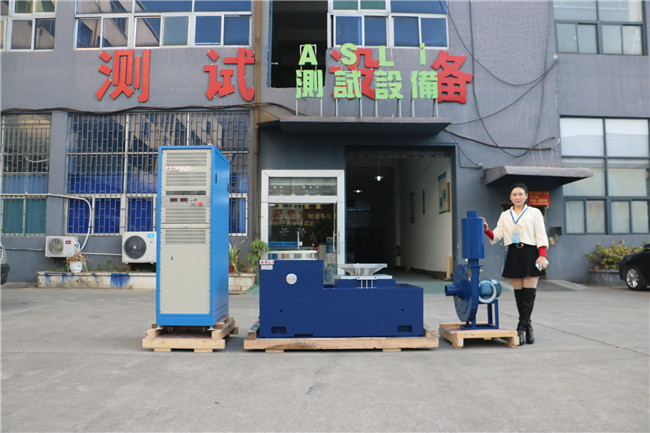

Samenstelling van het testsysteem

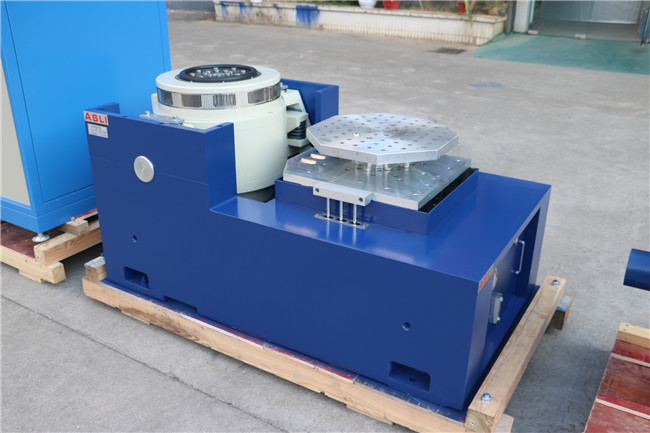

1Een-stuk horizontale trillingsgenerator
2Verticale expansie tafel
3- Koelventilator met geluidsverdrijver.
4Digitale schakelversterker
5. Meerfunctioneel meetinstrument voor trillingsregeling.
Specificatie
| Naam | Voertuigbatterijen EN50604 IEC62133 UN38.3 Trillingstestbank voor laboratoriumtests | ||||||||
| Model | Nominale sinuskracht (N) | Nominale willekeurige kracht (N) | Frequentiebereik (Hz) | Nominale versnelling (m/s2) | Nominale snelheid ((m/s) | Nominale verplaatsing (p-p) mm | Max. belasting (kg) | bewegende spoel (kg) | Afmeting van de bewegende spoel (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Als u meer informatie nodig heeft over Electrodynamic Shaker tafel voor trillingen test van cellen en batterijen SAE J2464, voel je vrij om uw vragen te sturen.
