Vibratieproefapparatuur ES-6.pdf

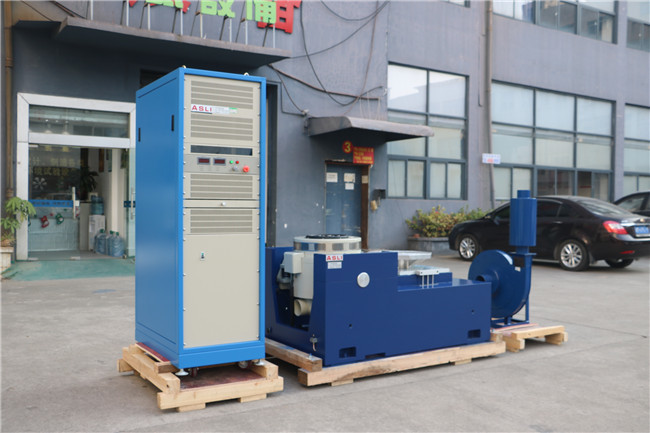

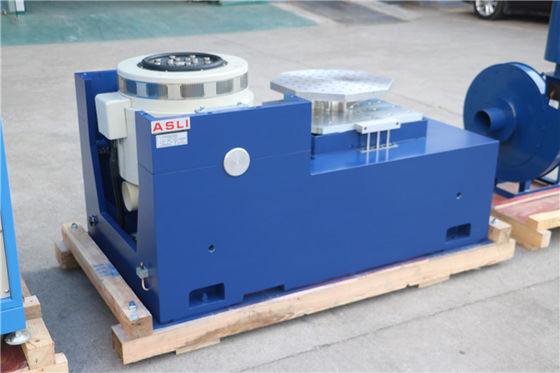

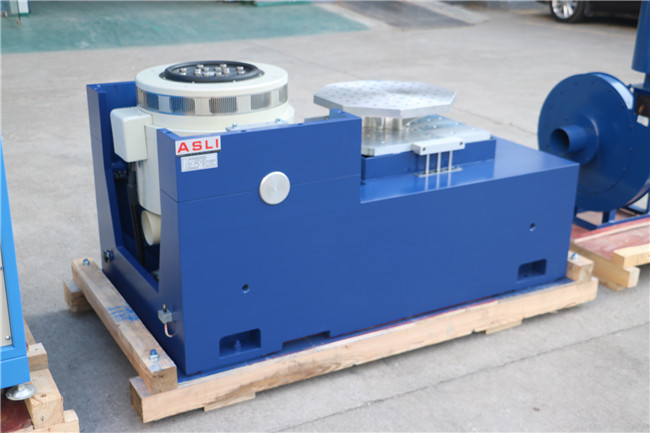

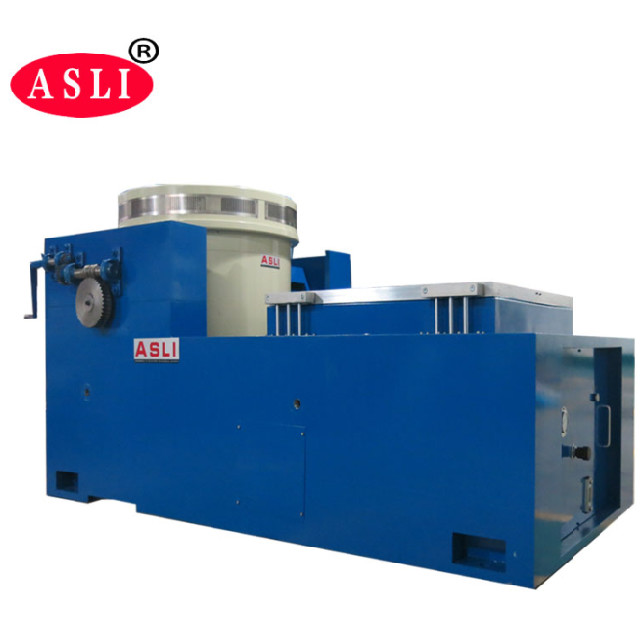

Elektrodynamische trillingsshaker voor sinus-sweep, halfsine-schok en willekeurige trillingstest
Configuratie van de schudtafel:
vibratie-schakersysteem frequentiebereik van DC tot 3 kHz en zijn geschikt voor schokproeven met hoge versnelling en voor tests met sinusvormige, willekeurige en voorbijgaande opwinding.

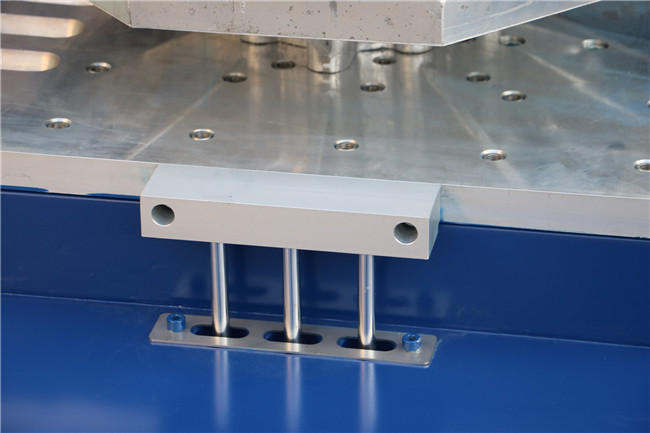

Verwisselbare en lichte armaturen ¥ economische aanpassingsvermogen vergroten,aangezien dezelfde shaker kan worden uitgerust met verschillende armaturen om het bevestigingsoppervlak aan te passen aan de afmetingen van de te testen inrichting..
Toepassing
High Frequency Vibration Shaker heeft de 'dubbelmagnetische circuitstructuur', de 'zelfgegenereerde skelet actiekringe', de 'Airborne Support' en de 'rollagers en lineaire begeleiding' aangenomen."trunnion isolatie" geavanceerde moderne technologie en speciale technologie, kan worden voltooid in X, Y, Z drie-assige sinusvormige trillingen test en breedband willekeurige trillingen tests, te worden voltooid door de klassieke (half-sinus) puls en schokrespons spectrum test.Het wordt veel gebruikt in de nationale verdediging., wapens, luchtvaart, ruimtevaart, communicatie, elektronica, elektrische apparaten, communicatie, huishoudelijke apparaten en andere gebieden.
(1) Nominale kracht: sinuskracht 6000N; willekeurige kracht 6000N; schokkracht 12000N;
(2) Frequentiebereik: 5 Hz tot 3500 Hz, vaste frequentie, heen en weer vegen, sinus, willekeurig, schok
(3) Sweeperfrequentiemodus: lineair, logaritmisch, heen en weer sweepen, vaste frequentie
(4) Frequentie van het vegen: 1 tot 32767
(5) Frequentietijd: vaste frequentie/eenmalige 1-3600 minuten, kan een curve van de frequentie worden weergegeven.
(6) Maximale versnelling 1000 m/s2(niet-belast)
(7) Maximale belasting 180 kg
(8) Max. verplaatsing: 25 mm p-p (zonder belasting), dubbele piek
(9) Schokverplaatsing: 25 mm
(10) Gewicht van de bewegende spoel: 6,5 kg
(11) Trillingsrichting: verticaal
(12) Trillingsgolf: sinus, willekeurig, schok
(13) Diameter van de bewegende spoel: Φ230 mm
(14) Dimensies van het trillingssysteem ((mm): W850xH750xD550mm
(15) Vibratiesysteemgewicht: 590 kg

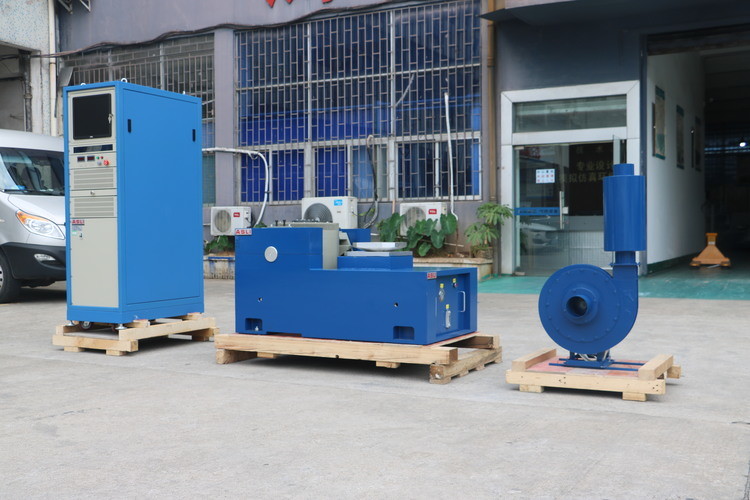

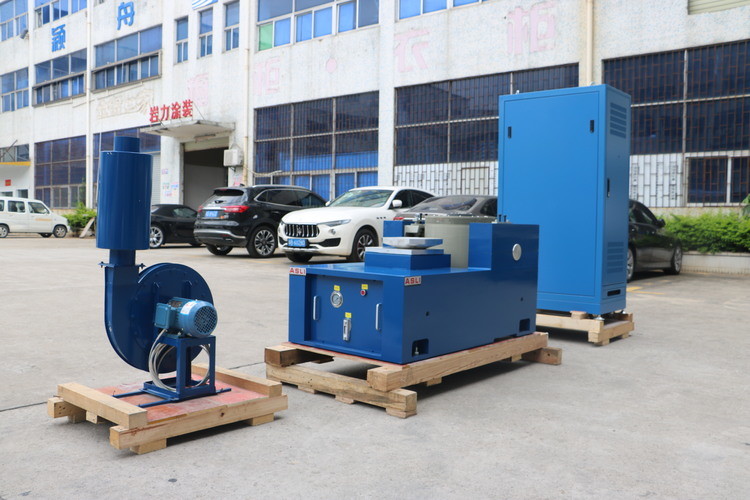

2-2 Vibratiecomponenten
(1) Trillingsgenerator 1 set
(2) Trillingsregelaar 1 set
(3) Communicatieverbinding kamer 1 set
(4) DA-6 Versterker 1 set
(5) Excitatievermogen 1 pc
(7) Driver Software 1 set
(8) Koelsysteem 1 set
(9) Industriële computer 1 set
Technische parameters:
| Naam | Verpakkingsvibratietafel/vibratietafeltoetser voor auto-onderdelen | ||||||||
| Model | Nominale sinuskracht (N) | Nominale willekeurige kracht (N) | Frequentiebereik (Hz) | Nominale versnelling (m/s2) | Nominale snelheid ((m/s) | Nominale verplaatsing (p-p) mm | Max. belasting (kg) | bewegende spoel (kg) | Afmeting van de bewegende spoel (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
