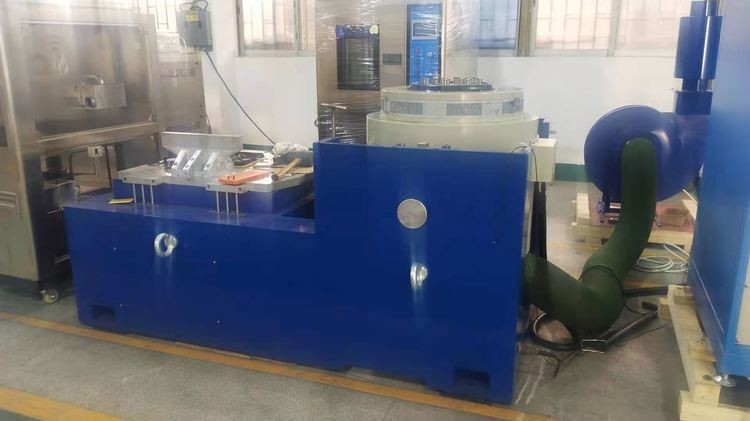

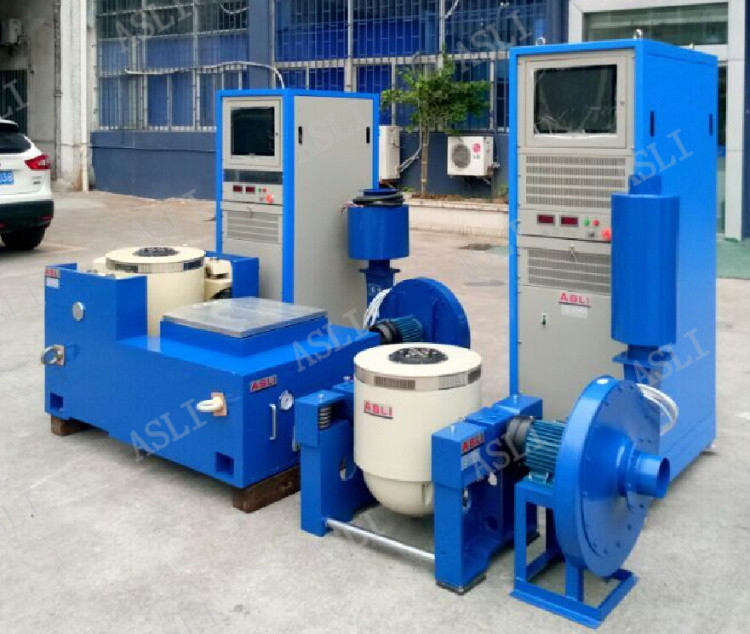

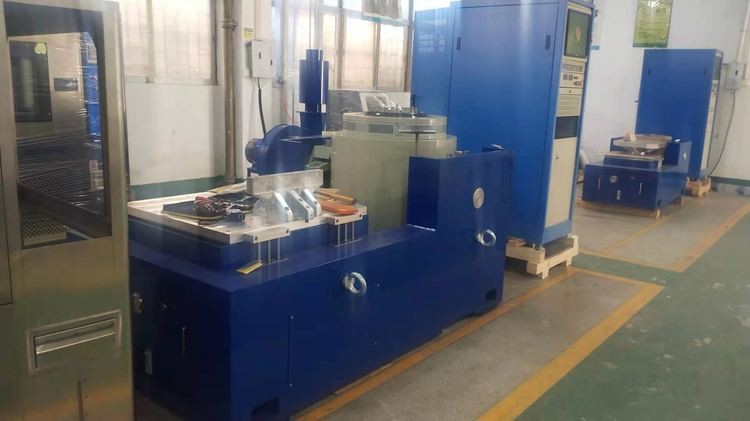

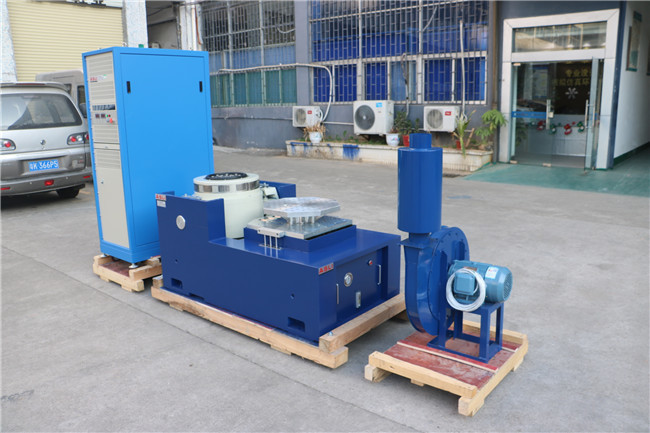

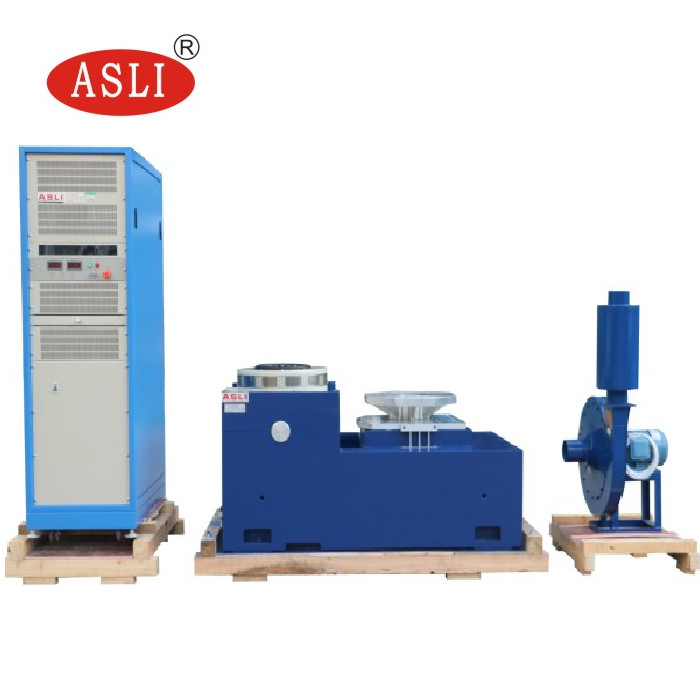

Elektrodynamische schakertoetsapparatuur met een nominale kracht van 600 kg voldoet aan de trillingstest van IEC 61373
Toepasselijke normen:
ISTA, GB, GJB, JISVoor de toepassing van deze richtlijnen moet de Commissie de in de bijlage bij Verordening (EG) nr. 1907/2006 genoemde voorschriften toepassen.BS enzovoort.
Belangrijkste toepassingen:
Toepassing
High Frequency Vibration Shaker heeft de 'dubbelmagnetische circuitstructuur', de 'zelfgegenereerde skelet actiekringe', de 'Airborne Support' en de 'rollagers en lineaire begeleiding' aangenomen."trunnion isolatie" geavanceerde moderne technologie en speciale technologie, kan worden voltooid in X, Y, Z drie-assige sinusvormige trillingen test en breedband willekeurige trillingen tests, te worden voltooid door de klassieke (half-sinus) puls en schokrespons spectrum test.Het wordt veel gebruikt in de nationale verdediging., wapens, luchtvaart, ruimtevaart, communicatie, elektronica, elektrische apparaten, communicatie, huishoudelijke apparaten en andere gebieden.
(1) Nominale kracht: sinuskracht 6000N; willekeurige kracht 6000N; schokkracht 12000N;
(2) Frequentiebereik: 5 Hz tot 3500 Hz, vaste frequentie, heen en weer vegen, sinus, willekeurig, schok
(3)Sweep-frequency Mode: lineair, logaritmisch, heen en weer vegen, vaste frequentie
(4) Frequentietijden van het vegen: 1 tot 32767
(5) Frequentietijd: vaste frequentie/eenmalige 1-3600 minuten, kan een curve worden weergegeven.
(6) Maximale versnelling 1000 m/s2(niet-belast)
(7) Maximale belasting 180 kg
(8)Max. Verplaatsing: 25 mm p-p (zonder belasting), dubbele piek
(9)Slagverschuiving: 25 mm
(10) Gewicht van de bewegende spoel: 6,5 kg
(11) Trillingsrichting: verticaal
(12) Trillingsgolf: sinus, willekeurig, schok
(13)Diameter van de bewegende spoel: Φ230 mm
(14) Afmeting van het trillingssysteem ((mm): W850xH750xD550mm
(15) Gewicht van het trillingssysteem: 590 kg
2-2 Vibratiecomponenten
(1) Trillingsgenerator 1 set
(2) Trillingsregelaar 1 set
(3)Communicatieverbindingskamer 1
(4)DA-6 Versterker 1 set
(5) Excitatievermogen 1 pc
(7)Bestuurssoftware 1 set
(8) Koelsysteem 1 set
(9) Industriële computer 1 set
Technische parameters:

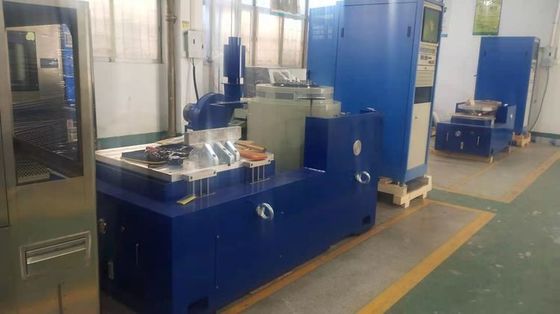

| Naam | Verpakkingsvibratietafel/vibratietafeltoetser voor auto-onderdelen | ||||||||
| Model | Nominale sinuskracht (N) | Nominale willekeurige kracht (N) | Frequentiebereik (Hz) | Nominale versnelling (m/s2) | Nominale snelheid ((m/s) | Nominale verplaatsing (p-p) mm | Max. belasting (kg) | bewegende spoel (kg) | Afmeting van de bewegende spoel (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
