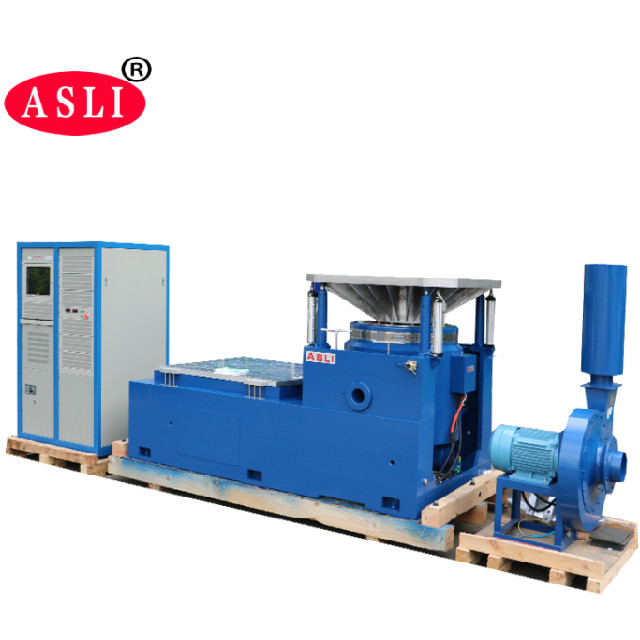

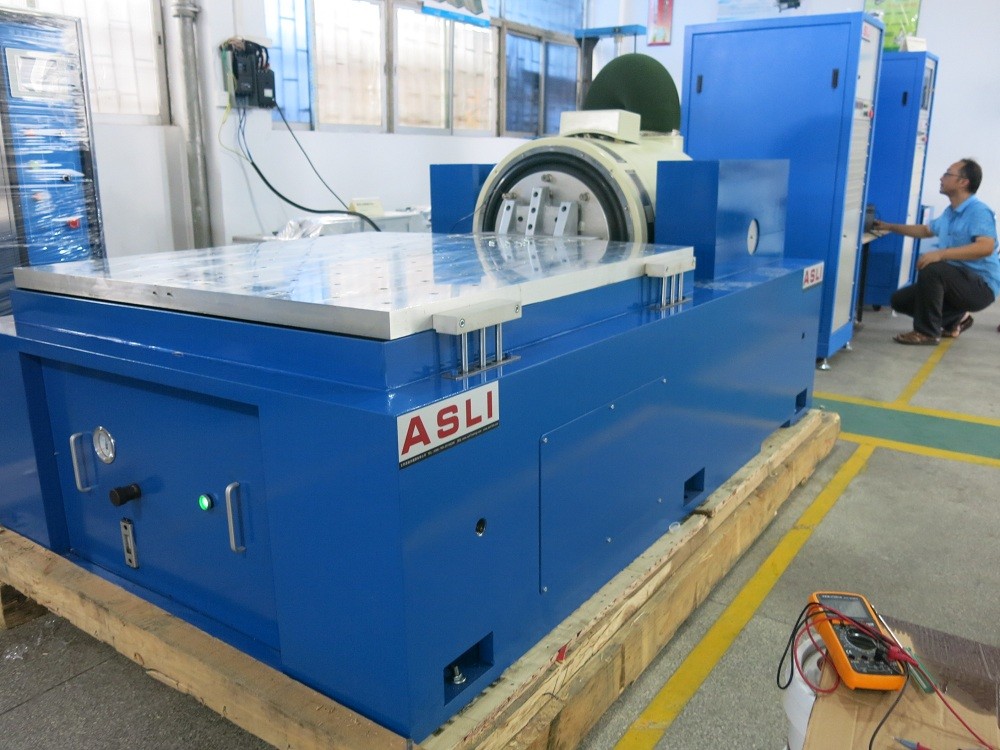

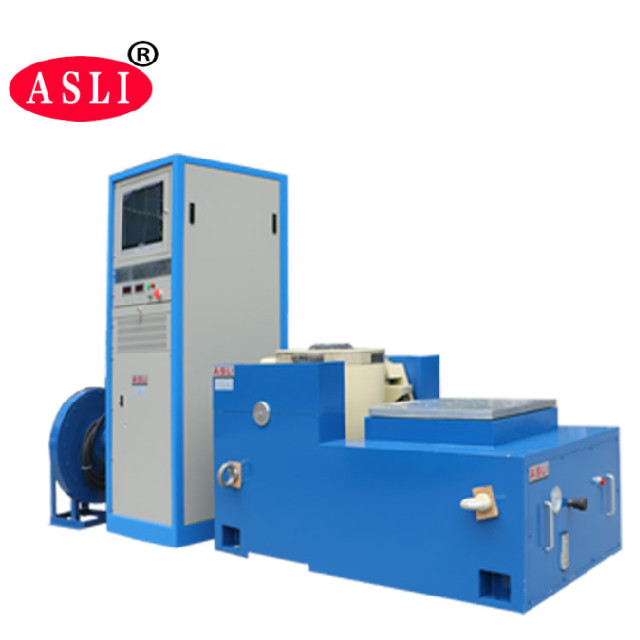

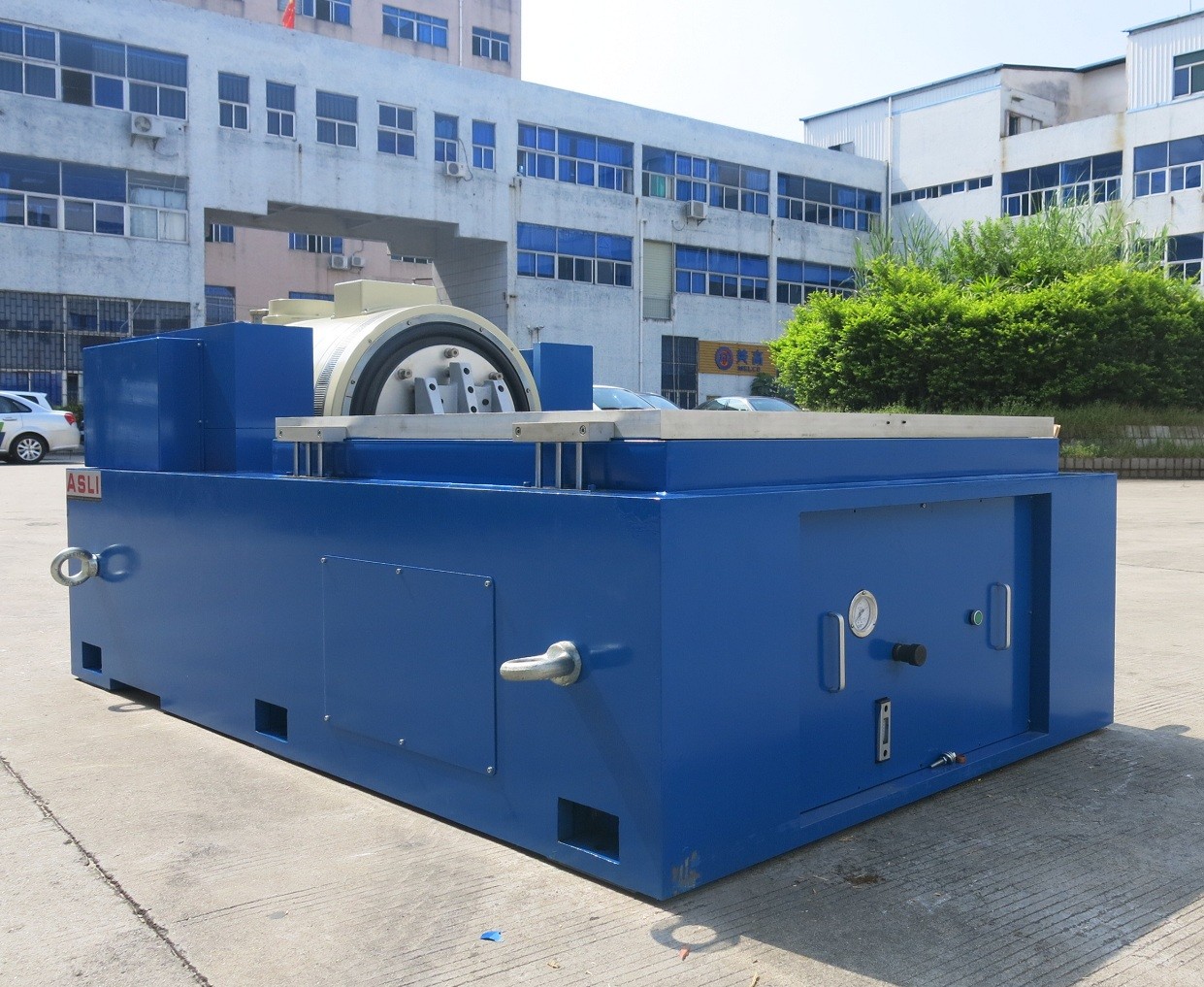

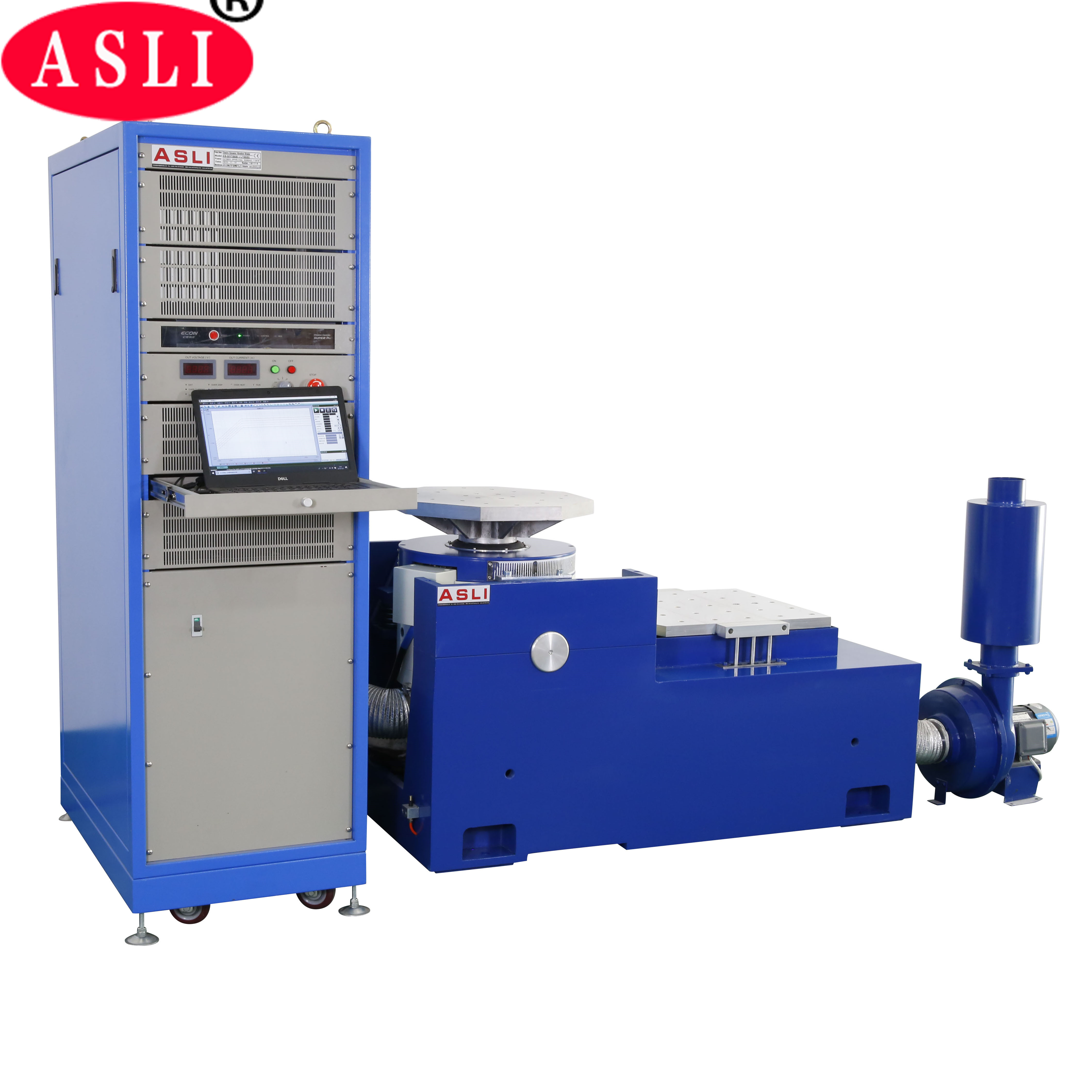

Het trillingsproefsysteem wordt hoofdzakelijk gebruikt voor productentrilling en de test van het schokmilieu, de test van het milieuspanningsonderzoek, betrouwbaarheidstest. Het elektromagnetische trillingsmeetapparaat volledig volgens de norm van batterij verwant testend ontwerp, simulatie op de bepaalde voorwaarde van de trillingstest van batterij, de batterij of het batterijpak wordt bevestigd op de trillingslijst, volgens de voorgeschreven frequentie, de versnelling en de verplaatsingswijze langs de trilling van de batterijsteekproef van drie de wederzijds loodrechte richting gemeten batterij niet zou moeten lekken, gebroken hart verliest, niet, geen brand niet en explosie. De trillingstest van het bereik Application is uiterst breed, van kringsraad, batterij, vliegtuig, schip, raket, raket, auto's en huistoestellen en andere industrieproducten.
Testnormen
GB/T 31241-2014 Draagbare elektronische producten met lithium ionenbatterijen en batterijveiligheidsvoorschriften
GB/T 18287-2013 de specificatie van het lithium ionenbatterij van het mobiele telefoongebruik. De vereisten van externe kortsluiting
GB/T 8897.4-2008 Galvanisch celdeel 4 de veiligheidsvereisten van lithium-ionenbatterijen
YD/T 2344.1-2011 van het Communicatie van het de batterijpak ijzerfosfaat lithium-ionendeel 1: geïntegreerde batterij
GB/T 21966-2008 de veiligheidsvereisten van Lithiumbatterij en batterij in vervoer
Lithium ionendiebatterij van MT/T 1051-2007 aan de lamp van de mijnwerker wordt gebruikt
Yard 1268-2003 de de veiligheidsvereisten en testmethodes van lithiumbatterij en lader in mobiele telefoon wordt gebruikt die
Het lithium-Ion van GB/T 19521.11-2005 batterijpak van gevaarlijke de veiligheidsnorminspectie van goederen gevaarlijke eigenschappen
Pak van de Communicatie 032-2009 van YDB het reservetype lithium ionenbatterij
UL 1642:2012norm voor lithiumbatterijen
UL 2054: het Huishouden van 2012 en commerciële batterijen
UN38.3 (2012) Deel 3: voorstel voor gevaarlijk goederenvervoer - test en standaardhandboek
IEC62133-2012 de veiligheidsvoorschriften voor batterij en batterijpak van het bevatten van alkalische of zuurrijke elektrolyt
CEI 62281: 2004 de veiligheidsvoorschriften in vervoer van Lithiumbatterij en batterij
CEI 60086: Galvanisch de celdeel 4 van 2007 de veiligheidsvereisten van lithium-ionenbatterijen
GJB150, GJB360, GJB548, GJB1217, MIL-STD-810F, MIL-STD-883E ENZ.
| De elektromagnetische Parameters van de Trillingsgenerator: | ||||
| De maximumkracht van de sinusopwinding | 5000Kg.f piek | |||
| De grootste willekeurige trillingskracht | 5000Kg.f r.ms | |||
| De grootste kracht van de schoktrilling | 10000Kg.f piek | |||
| Frequentiegebied | DC~4000 Herz | |||
| Maximumverplaatsing | 75mm pp (peak-to-peak waarde) | |||
| Maximumsnelheid | 1.8m/s | |||
| Maximumversnelling | 100G (980 m/s2) | |||
| Eerste resonerende frequentie | 3500Hz | |||
| Maximumlading | 750kg | |||

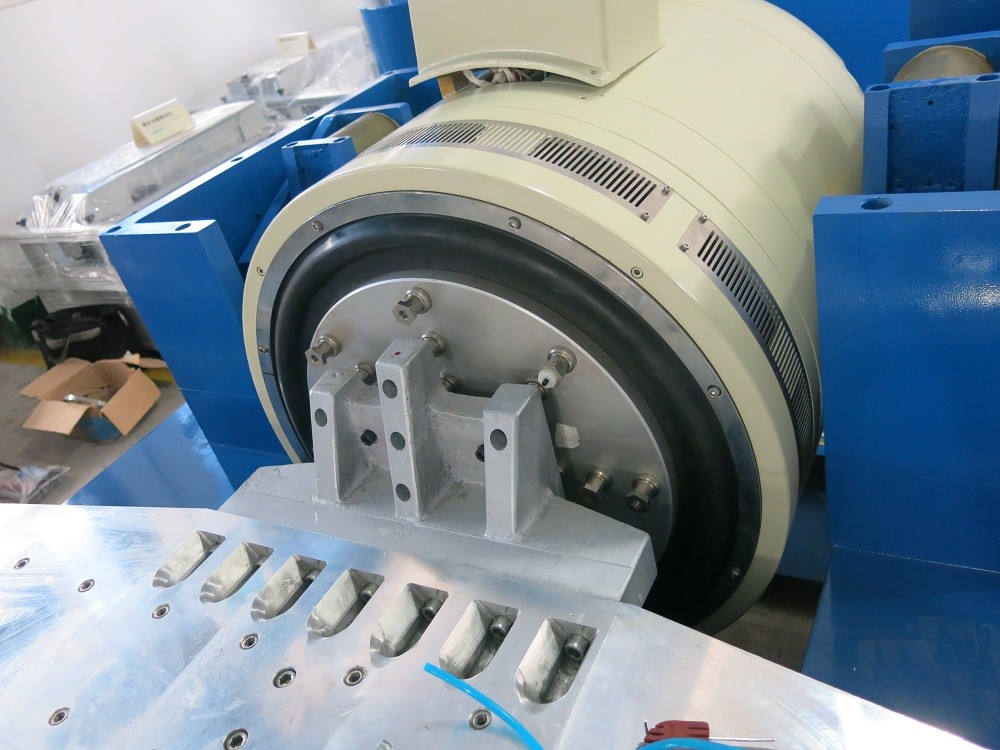

| Bewegende roldiameter (werkende mesadiameter) | Diameter van 450 mm | |||
| De kwaliteit van het bewegen van rol | 50kg | |||
| Maximumlading | 750Kg | |||
| Mesa van schroef | 13 x M8 | |||
| Magnetische stroomlekkage | <10gauss> | |||
| Afmeting | 800mm x 800mm x 800mm (Verticale machine) | |||
| Gewicht | Ongeveer 1500Kg | |||
| Het Servosysteem | ||||
| Functie | Temperatuur, luchtdruk, verplaatsing, over voltage, over huidig, ingevoerd onder-voltage, externe fout, controlevoeding, logica, gebrek aan gelijke input. | |||
| Digitaal Trillingscontrolemechanisme | ||||
| Hardwareconfiguratie | 2 kanaalinput, 1 Kanaalinput | |||
| Controlecomputer | Originele lenovocomputers, liquid crystal display (met het toetsenbord/de optische muis) | |||
| Software | De Chinese/Engelse verrichting, de tijddomein en van het frequentiedomein analyse, de signaalbron, de de frequentieanalyse van het sinusbereik, enz.-WORD kunnen testrapporten, signalen en gegevensvertoning, opslag, opstelling de testparameters en de analyse van de functie automatisch produceren. | |||
| Besturingssysteem | Windows 2000/XP | |||
| Versnellingssensor B&W |
frequentiedomein: 1-2000Hz gevoeligheid: 50mv/g temperatuurwaaier: - 24 - 250℃ |
|||
| Elektrovereiste | ||||
| Elektrobron | 3 fase, 380V/50Hz | |||
