Hoogfrequente Elektrodynamische Vibratietafel voor Elektronische Componenten

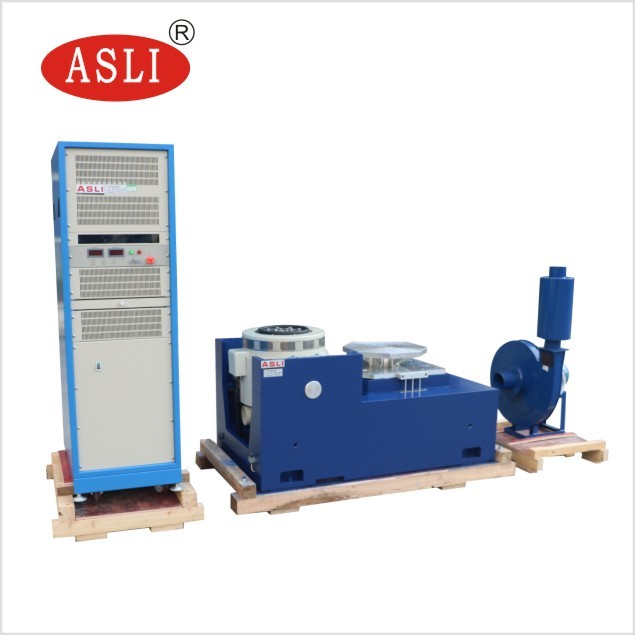

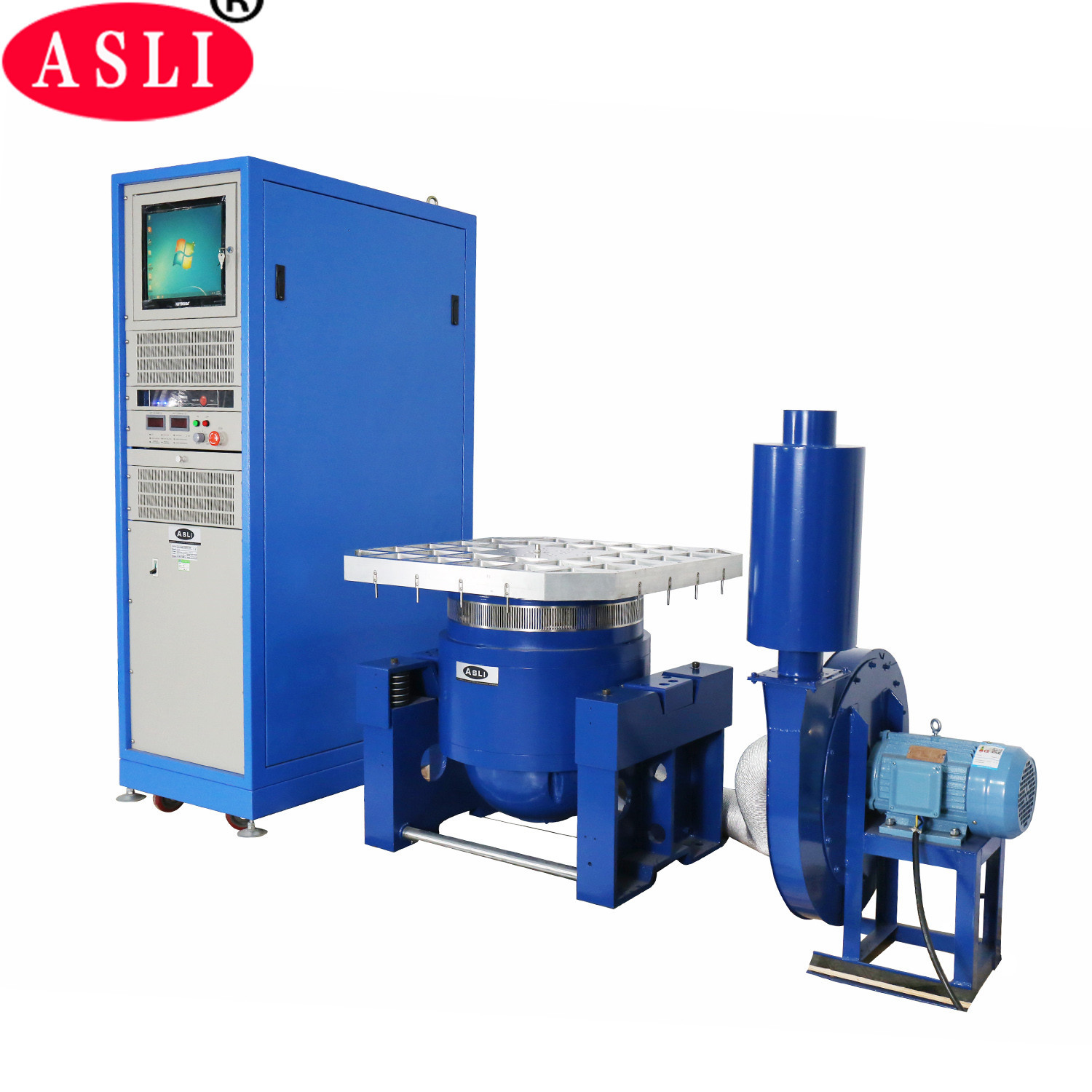

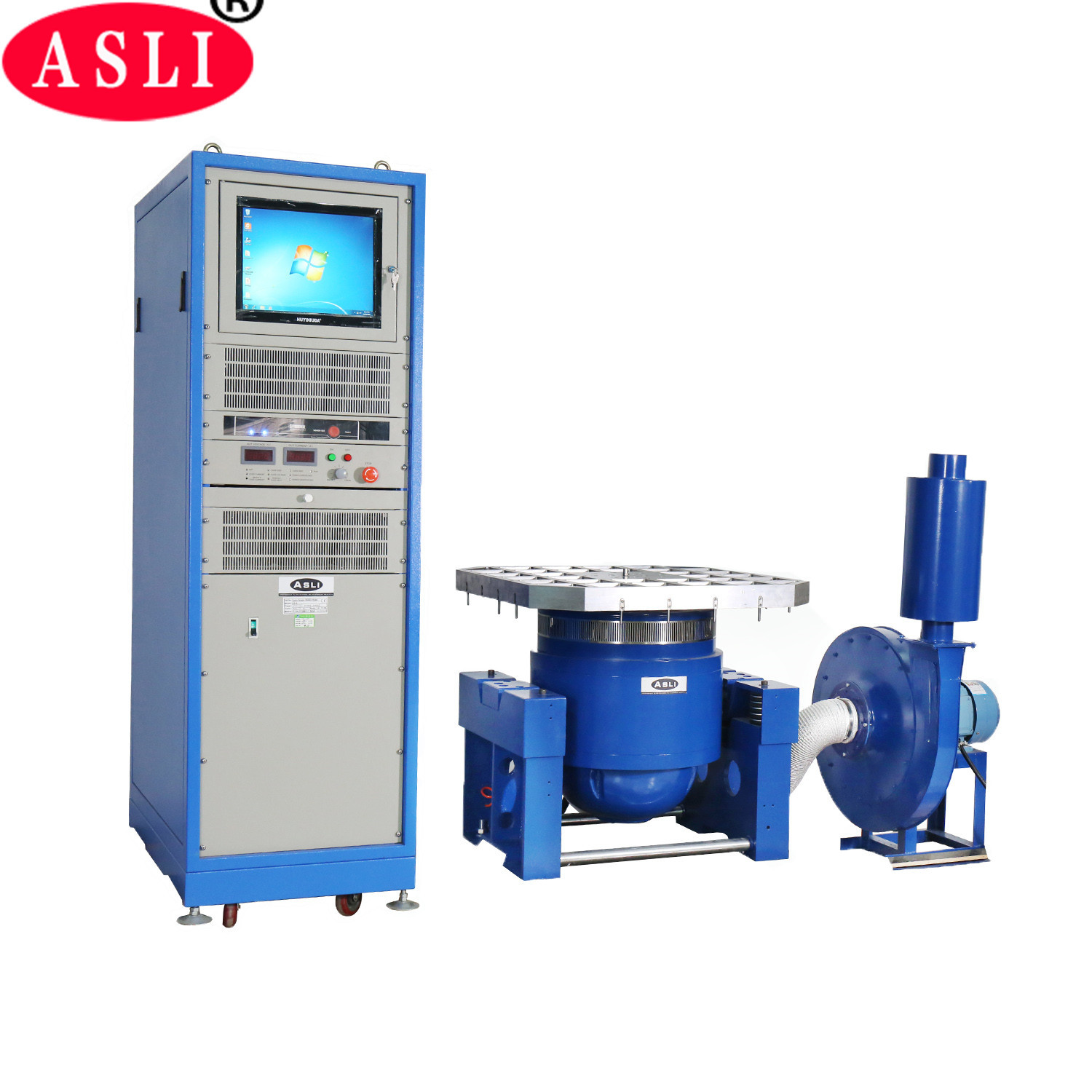

Elektrodynamische shaker en vibratietestmachine ES-6 6000N
1. ES-6 6000N Elektrodynamische shaker & vibratietestapparatuur Toepassing:
Het hoogfrequente elektrodynamische vibratieshaker-testsysteem wordt veel gebruikt in de nationale defensie, wapens, luchtvaart, ruimtevaart, communicatie, elektronica, elektrische apparaten, communicatie, huishoudelijke apparaten en andere gebieden.
2. ES-6 6000N Elektrodynamische shaker & vibratietestapparatuur Kenmerken :
1. Goed ontworpen dynamische cirkelstructuur, met een hogere axiale resonantiefrequentie.
2. Twee magnetische circuits, lage magnetische fluxlekkage, compacte en rationele structuur.
3. Rocker Rod rollagers recht en geïmporteerde composietlichaam stijfheid oriëntatie, excentrieke belastingscapaciteit.
4. Trunnion isolatie fundering speciaal voor hormoongebruik, de installatie van mobiel gemak.
5. Geavanceerde technologie bewegend rond het systeem om de hoge betrouwbaarheid van de dynamische cirkel te garanderen.
6. Nieuw kanaalontwerp en verbetering van het koelingseffect.
7. Statische stijfheid, dynamische stijfheid van het lager kleine ballon, verhoging van de draagcapaciteit van de vibratietafel
3. ES-6 6000N Elektrodynamische shaker & vibratietestapparatuur Technische Parameters:
| Model |
Nominale Sinus Kracht (N) |
Nominale Willekeurig Kracht (N) |
Frequentie Bereik (Hz) |
Nominaal Versnelling (m/s2) |
Nominale Snelheid(m/s) |
Nominaal Vervanging (p-p)mm |
Max. Belasting (Kg) |
bewegende spoel(Kg) |
Afmeting van Bewegende spoel(mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |

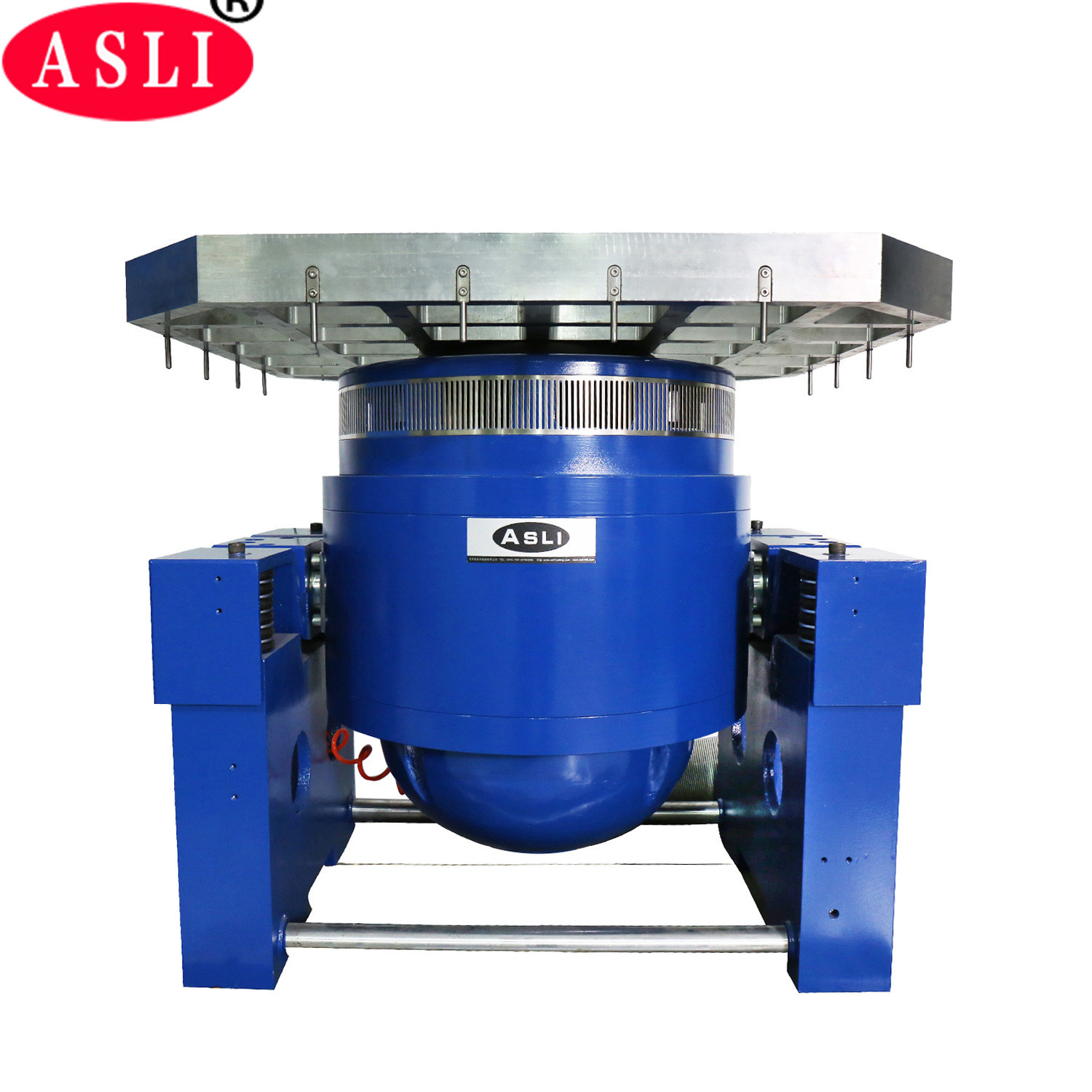

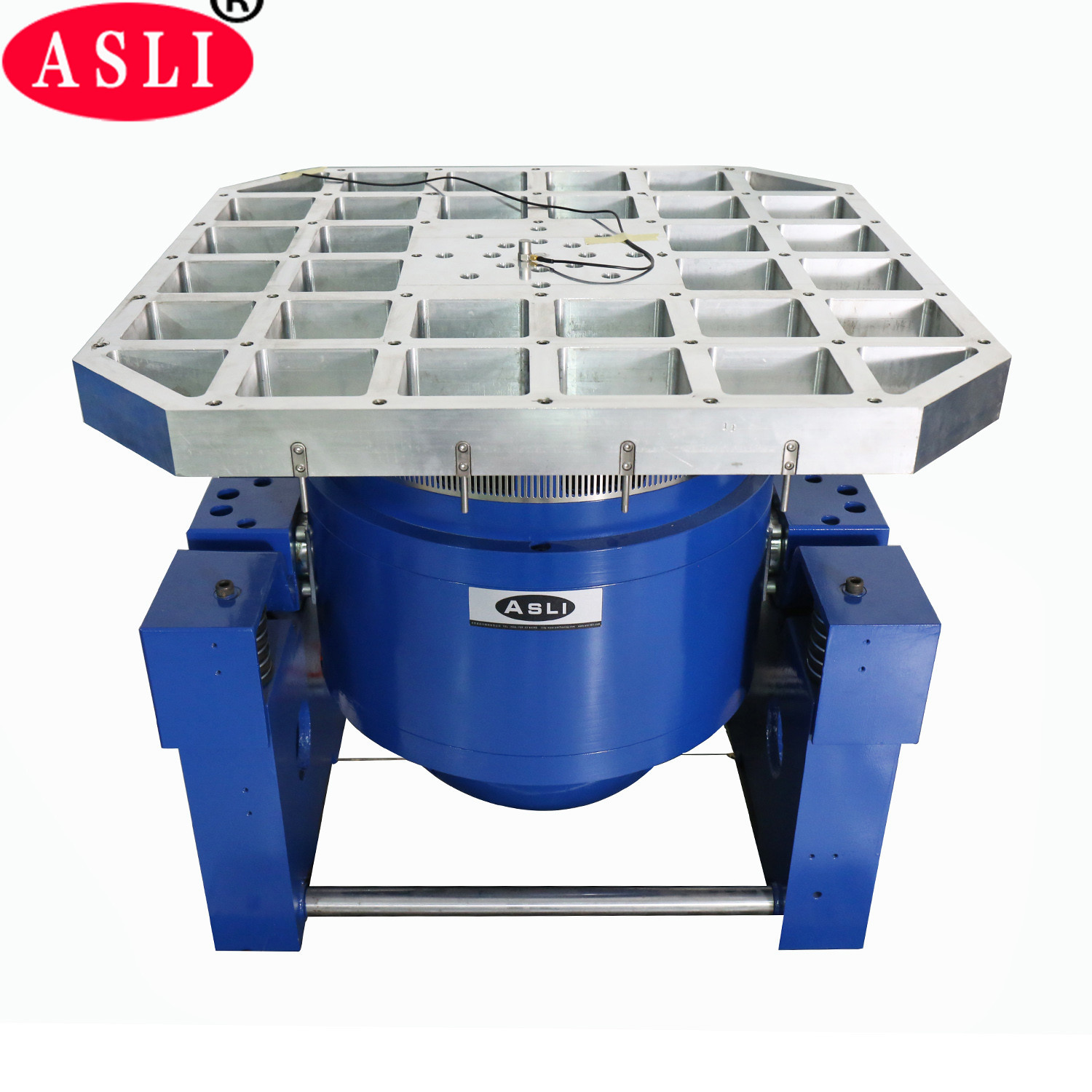

ES-6 Elektrodynamische vibratieshaker
1. Parameters
(1) Nominale Kracht: sinuskracht 6000N; willekeurige kracht 6000N; schokkracht 12000N;
(2) Frequentiebereik: 3Hz tot 3500Hz, Vaste frequentie, heen en weer vegen, sinus, willekeurig, schok
(3) Sweep-frequentiemodus: lineair, logaritmisch, heen en weer vegen, vaste frequentie
(4) Sweep-frequentie Tijden: 1 tot 32767
(5) Sweep-frequentie Tijd: vaste frequentie/enkel 1-3600 minuten, sweep-frequentiecurves kunnen worden weergegeven.
(7) Max. Snelheid: 1.6m/s
(8) Max. Verplaatsing: 25mmp-p (ongeladen), dubbele piek
(9) Impact Verplaatsing: 25mm
(10) Gewicht van de bewegende spoel: 6.5kg
(11) Vibratiegolf: sinus, willekeurig, schok, de controle spectra, golf, signaal dynamisch bereik kan worden weergegeven
(12) Diameter van de bewegende spoel: Φ230 mm
(13) Afmetingen van het vibratiesysteem: B950xH650xD800 mm
(14) Gewicht van het vibratiesysteem: 750KG
2 Details van de vibratiecomponenten
(1) Vibratiegenerator 1 set
(2) Vibratiecontroller 1 set
(3) Communicatieverbinding Kamer 1 set
(4) DA-6 Eindversterker 1 set
(5) Excitatievermogen 1 stuk
(6) Stuurprogramma Software 1 set
(7) Koelsysteem 1 set
(8) Kleurenprinter 1 set
(9) Versnellingssensor (inclusief uitvoerlijn) 1 stuk
2-4-2 Specificaties van de besturingssoftware
2-4-2-1 Sinusgolf
(1) Besturingsmodus: besturingssoftware voor sinusvormige golfvorm
(2) Frequentiebereik: 1.0 tot 5000Hz (1.0 tot 12000Hz is optioneel)
(3) Controle Dynamisch Bereik: 100dB
(4) Gesloten-lus Tijd: 10ms
(5) Controle Nauwkeurigheid: ±1dB
(6) Frequentie Resolutie: 0.01%
(7) Sweep Snelheid: lineaire sweep 0 tot 6000Hz/s; logaritmische sweep 0 tot 6000Hz/s
(8) Golf Vervorming: <0.3%
2-4-2-2 Willekeurige Golf
(1) Besturingsmodus: PSD
(2) Frequentiebereik: DC tot 4800Hz, (DC tot 11000Hz is optioneel)
(3) Resolutie: Max. 1600 lijnen
(4) Controle Dynamisch Bereik: 90dB
(5) Gesloten-lus Tijd: typisch 100ms
(6) Controle Nauwkeurigheid: ±1dB
2-4-2-3 Schokgolf
(1) Besturingsmodus: golfvorm kan worden bestuurd
(2) Schokmodus: halve sinusgolf, zaagtandgolf, driehoeksgolf, rechthoekige golf, trapeziumvormige golf
(3) Frequentiebereik: DC tot 22000Hz
(4) Frame: Max. 32K
(5) Duur Tijd: 0.5-3000ms
(6) Compensatiemodus: voorpuls, na-puls, voor/na-puls
