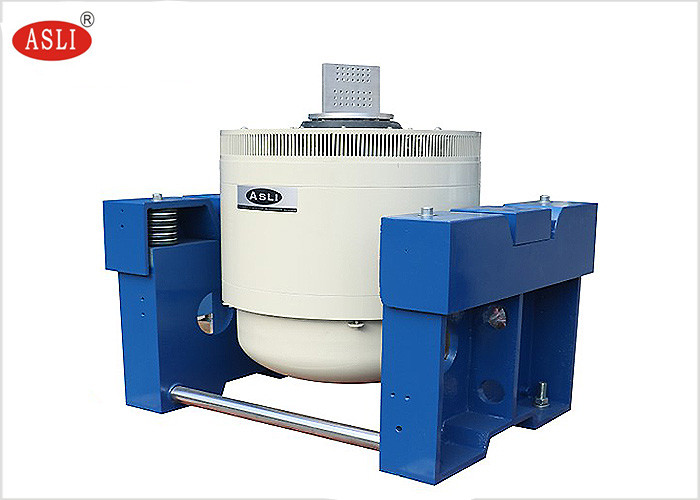

Trillingsmachine met hoge frequentie Trillingsschoktestapparatuur Shaker
Voor trillingstest systeem, bereid u voor op het volgende en stuur uw aanvraag, wij helpen u bij het aanbevelen van een geschikt model
Beschrijving van het monster
Testmassa van het monster
Afmetingen van het monster
Testprofiel indien beschikbaar
Maximale versnelling van de test
Test in X,Y,Z richting of alleen in Z richting
Model specificatie in display
| Systeem Specificatie | |||
| Systeem Model: | ES- 3 | ||
| Frequentiebereik: | 3~3500 | ||
| Nominale Kracht | Sinus N | 3000 | |
| Willekeurig N | 3000 | ||
| Schok N | 6000 | ||
| Maximale Acc. | sinus (m/s2) | 1000 | |
| Willekeurig (m/s2 rms) | 1000 | ||
| Schok (m/s2) | 2000 | ||
| Maximale Vel. | sinus (m/s2) | 1.6 | |
| Schok (m/s2) | 1.6 | ||
| Maximale Disp. | Maximale Slag mm (p-p) |
25 | |
| Bewegende Spoel | 3.5kgs | ||
| Afmeting van bewegende spoel | Dia 230mm | ||
| Max. belasting: | 100kgs | ||
Andere beschikbare trillingsshaker selecties
| Model |
Nominale Sinus Kracht (N) |
Nominale Willekeurig Kracht (N) |
Frequentie Bereik (Hz) |
Nominale Versnelling (m/s2) | Nominale Snelheid (m/s) |
Nominale verplaatsing (p-p)mm |
Max. belasting (Kg) | bewegende spoel (Kg) |
Afmeting van Bewegende spoel (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Trillingsvoorbeeld voor Willekeurige testen
Kenmerken:
1. Goed ontworpen dynamische cirkel skelet, met een hogere axiale resonantiefrequentie.
2. Twee-magnetische circuit, magnetische flux lekkage laag, compacte structuur en rationeel.
3. Rocker Rod rollagers recht en import-georiënteerde composietlichaam stijfheid oriëntatie, excentrieke belastingscapaciteit.
4. Trunnion isolatie fundering speciaal voor hormoongebruik, de installatie van mobiel gemak.
5. Geavanceerde technologie beweegt rond het systeem om de hoge betrouwbaarheid van de dynamische cirkel te garanderen.
6. Nieuw kanaalontwerp en verbetering van het koelingseffect.
7. Statische stijfheid, dynamische stijfheid van het kleine ballonlager, verhoging van de capaciteit van de trillingstafel, verbetering van de laagfrequente prestaties.Technische parameters van Horizontale Trillingstafel (X,Y as test)
Technische parameters van Verticale Trillingstafel (Z, as test):

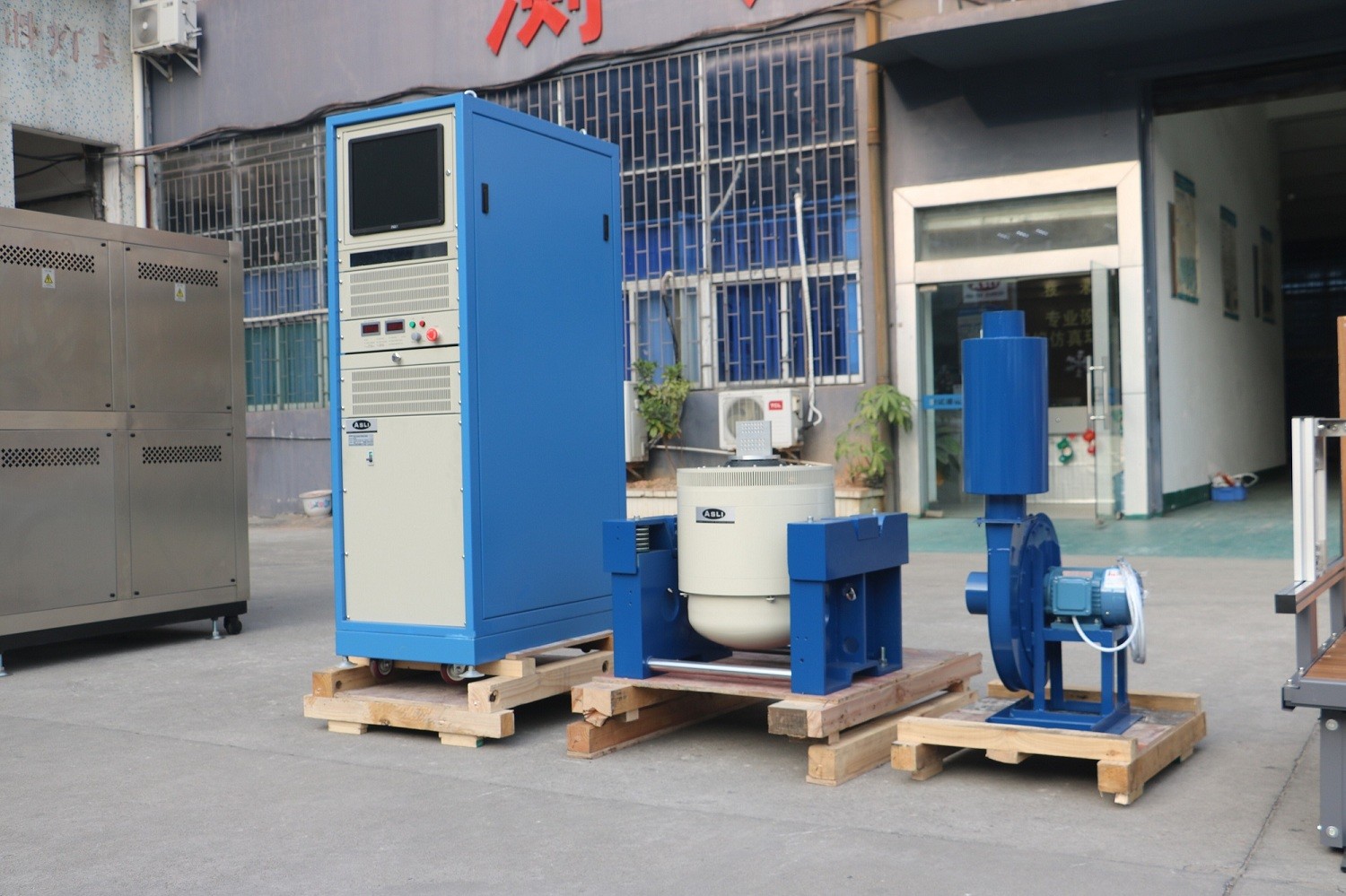

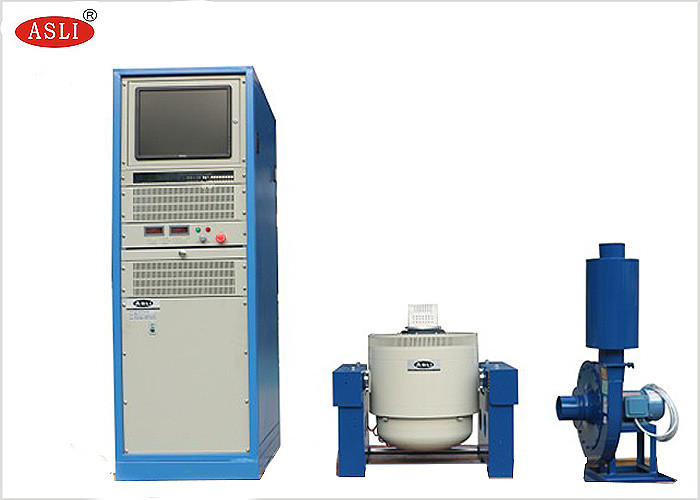

Foto's ter referentie:
Verpakkingsafbeelding:
