3KN Kleine Kracht Hoge Frequentie Elektronische Vibratieschudder Systeem In Laboratoriumapparatuur Binnen 100k kg Belasting
Model specificatie in display
| Systeemspecificatie | |||
| Systeemmodel: | ES- 3 | ||
| Frequentiebereik: | 3~3500 | ||
| Nominale Kracht | Sinus N | 3000 | |
| Willekeurig N | 3000 | ||
| Schok N | 6000 | ||
| Maximale Acc. | sinus (m/s2) | 1000 | |
| Willekeurig (m/s2 rms) | 1000 | ||
| Schok(m/s2) | 2000 | ||
| Maximale Vel. | sinus (m/s2) | 1.6 | |
| Schok(m/s2) | 1.6 | ||
| Maximale Disp. | Maximale Slag mm (p-p) |
25 | |
| Bewegende Spoel | 3.5kgs | ||
| Afmeting van bewegende spoel | Dia 230mm | ||
| Max Belasting: | 100kgs | ||
Andere beschikbare vibratieschudder selecties
| Model |
Nominale Sinus Kracht (N) |
Nominale Willekeurig Kracht (N) |
Frequentie Bereik (Hz) |
Nominale Acceleratie (m/s2) | Nominale Snelheid(m/s) |
Nominale verplaatsing (p-p)mm |
Max. Belasting (Kg) | bewegende spoel(Kg) |
Afmeting van Bewegende spoel(mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Vibratievoorbeeld voor Willekeurige test
Kenmerken:
1. Goed ontworpen dynamische cirkel skelet, met een hogere fase axiale resonantiefrequentie.
2. Twee magnetische circuits, magnetische flux lekkage laag, compacte structuur en rationeel.
3. Rocker Rod rollagers recht en import-georiënteerde composietlichaam stijfheid oriëntatie, excentrieke belastbaarheid.
4. Trunnion isolatie fundering speciaal voor hormoongebruik, de installatie van mobiel gemak.
5. Geavanceerde technologie bewegend rond systeem om de hoge betrouwbaarheid van de dynamische cirkel te garanderen.
6. Nieuw kanaalontwerp en verbetering van het koelingseffect.
7. Statische stijfheid, dynamische stijfheid van het kleine ballonlager, verhoging van de capaciteit van de vibratietafel, verbetering van de laagfrequente prestaties.
Technische parameters van horizontale vibratietafel (X,Y as test):
Technische parameters van verticale vibratietafel (Z, as test):

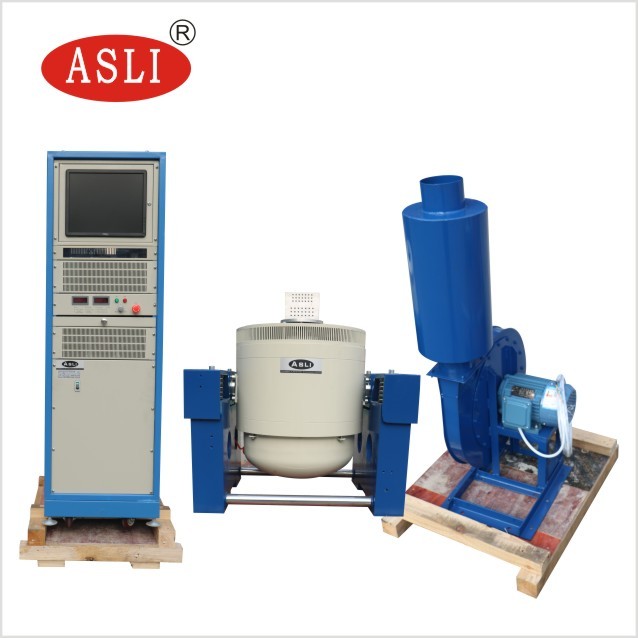

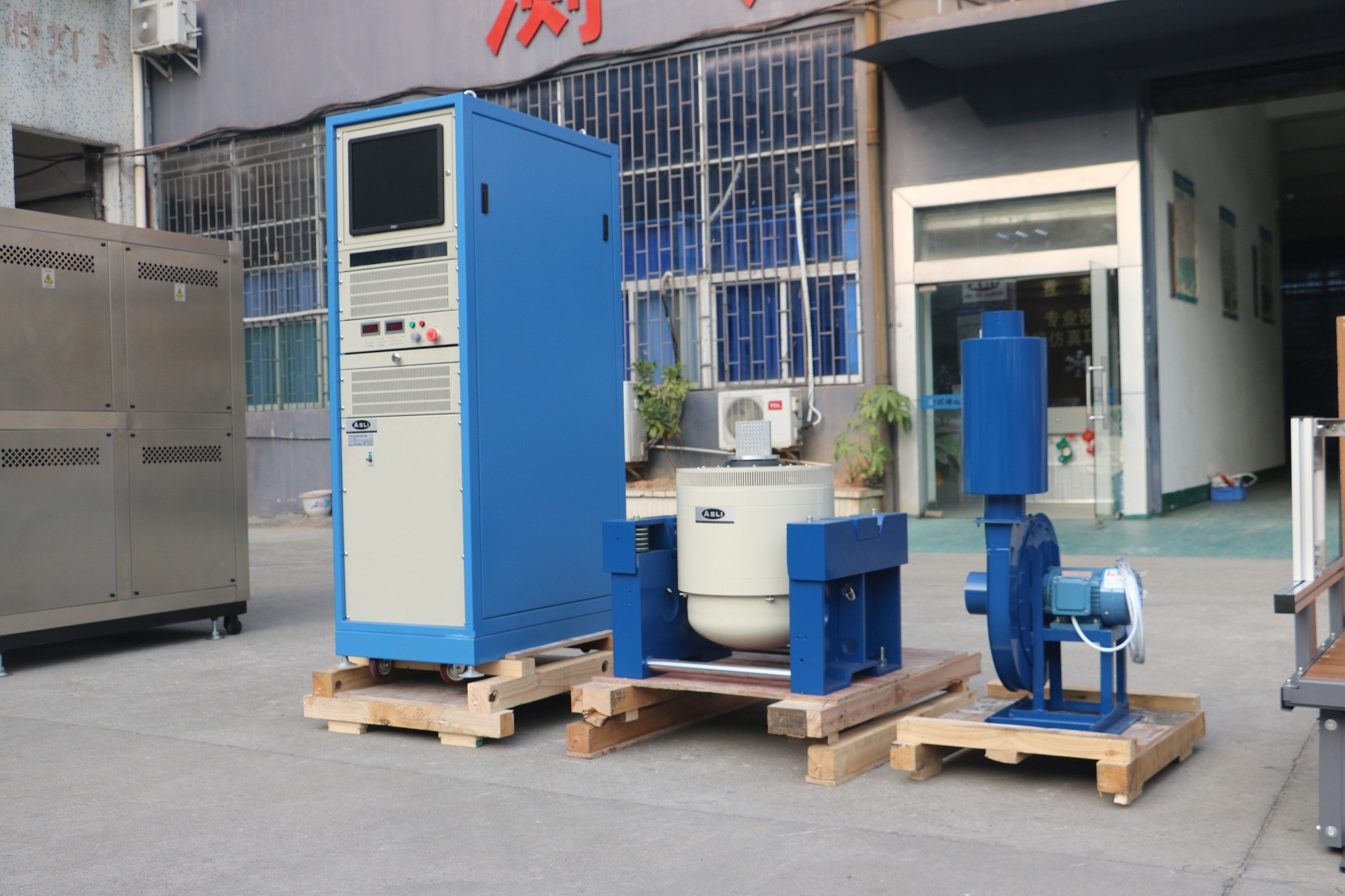

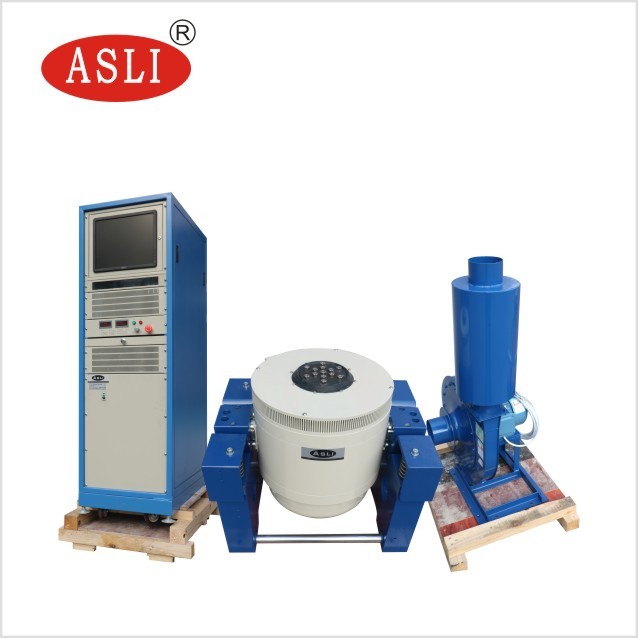

Foto's ter referentie:
Klantbezoek ASLi Bedrijf:
|
|
